Byte av backupbatteriet
Börja med att ta bort batteriet och toppskyddet.
Proceduren för att ta bort batteriet beskrivs i bruksanvisningen.

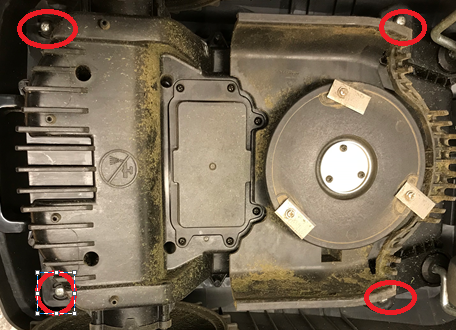

När batteriet har tagits bort korrekt, fortsätt med att skruva loss de fyra bultarna som håller toppskyddet på plats (markerade med röda cirklar).

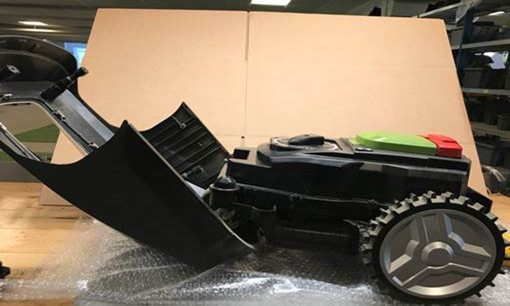

Efter att ha tagit bort batteriet och bultarna, vänd din robot och lyft toppskyddet och lägg det åt sidan (det förblir anslutet med två sensorkablar). Du bör se något som liknar detta:

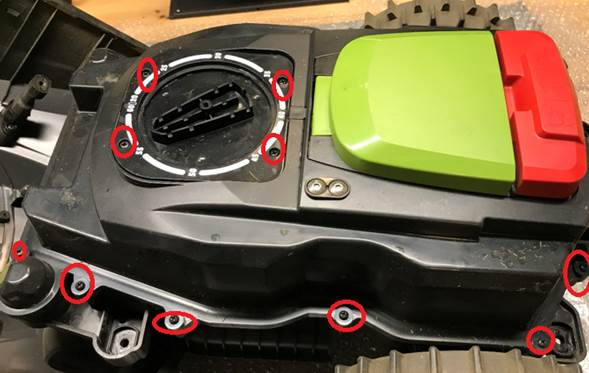

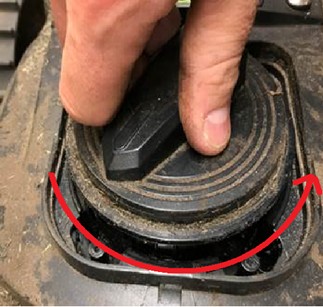

För att öppna roboten, ta bort alla skruvar runt den övre delen av toppskyddet och klippningshöjdenheten (totalt 20, se bilderna nedan).

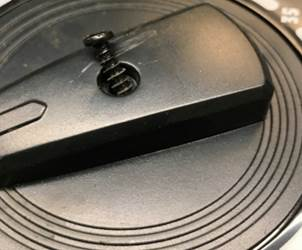

Använd den specifika skruven för locket; ersätt den inte med andra.

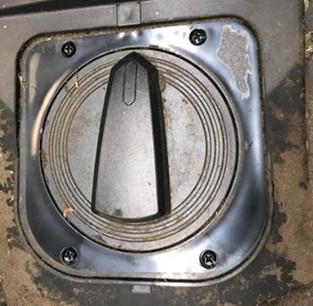

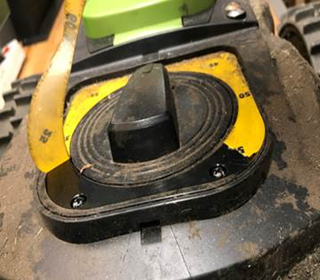

Alternativt, om en annan version är tillgänglig.

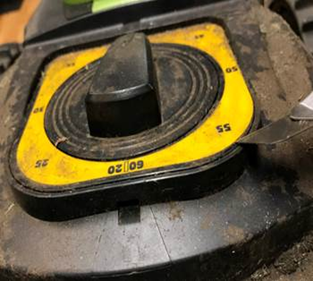

Alternativt, om en annan version är tillgänglig.

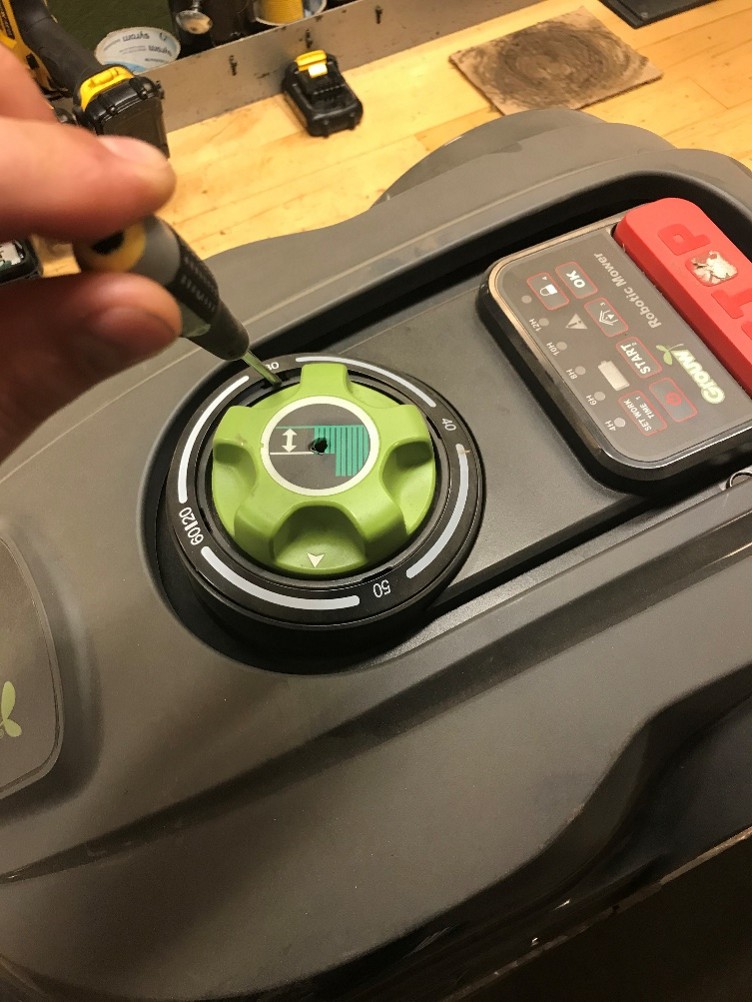

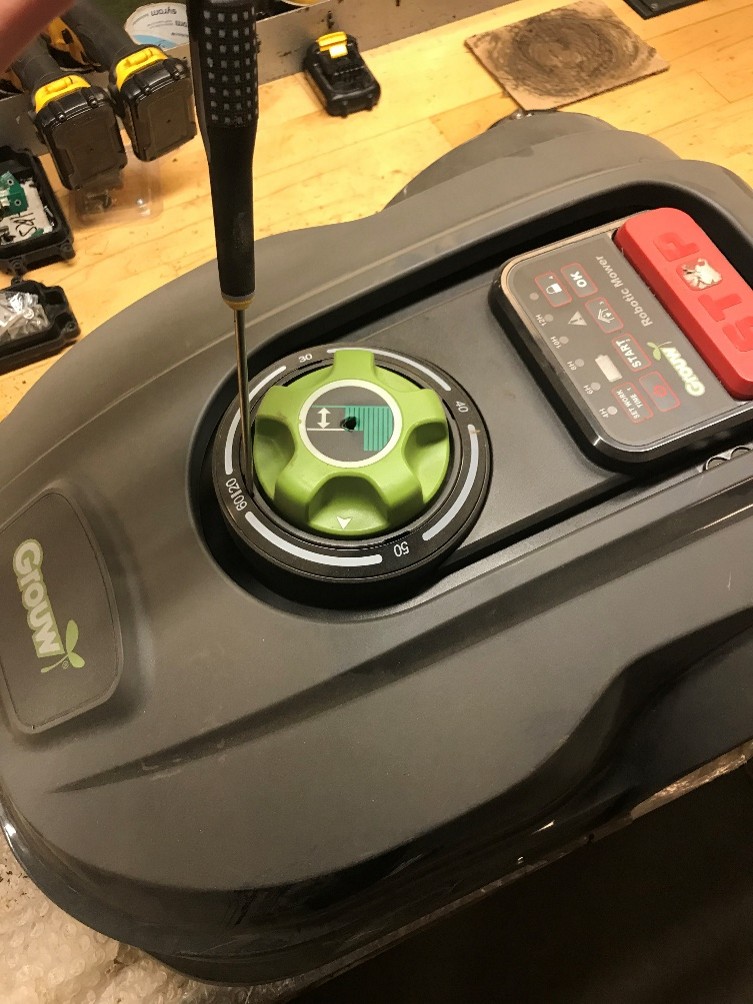

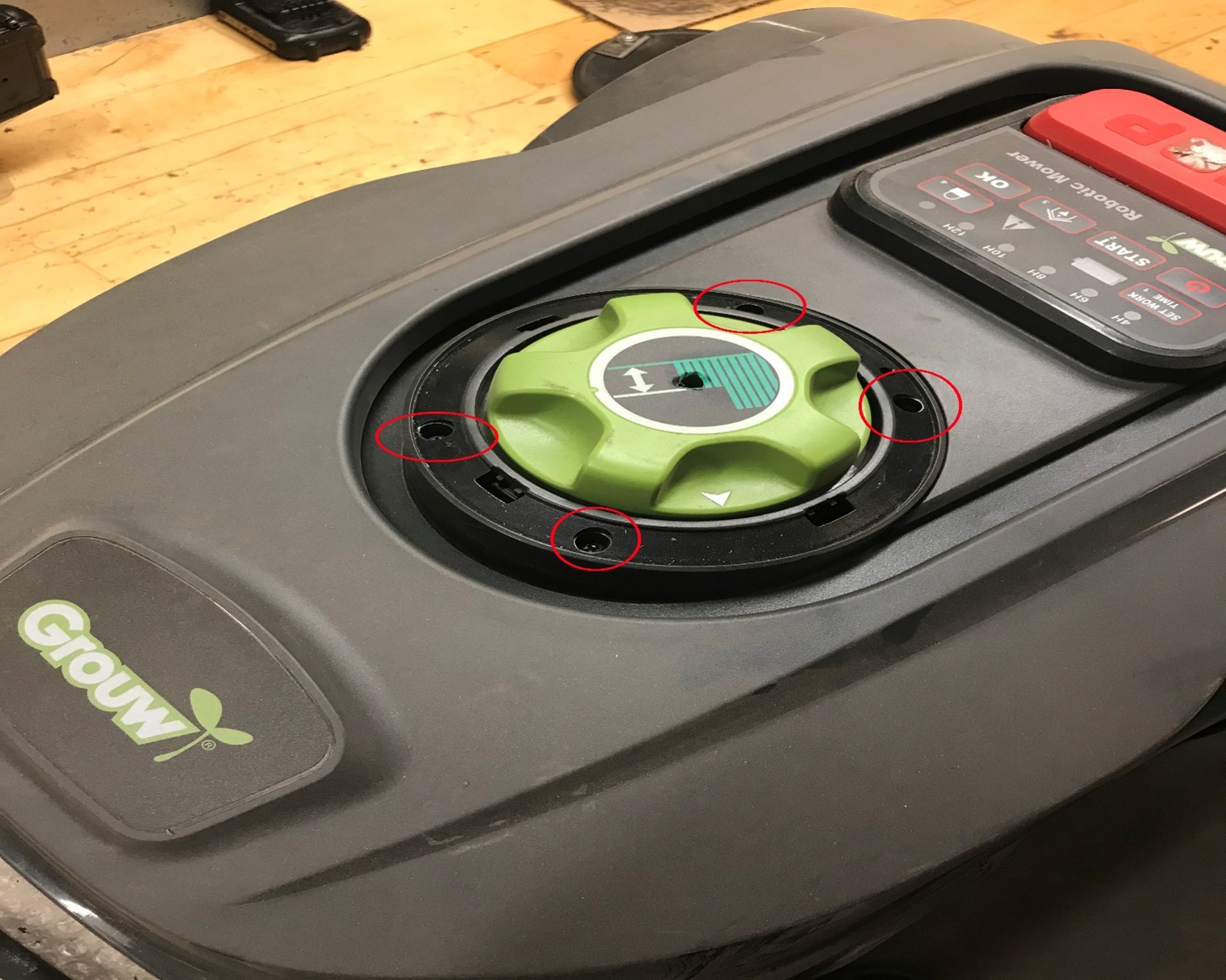

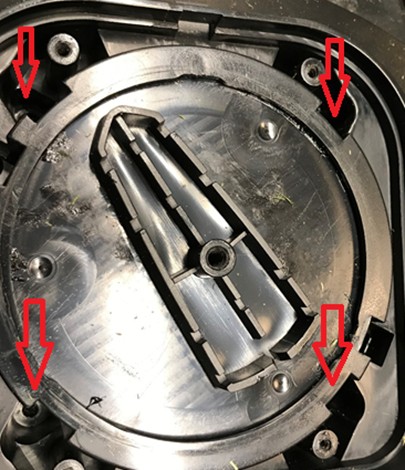

Dessa röda pilar pekar på de fyra skruvarna som är placerade 5 cm djupt under höjdjusteringsknappen. De måste tas bort, annars kan chassit inte separeras från toppskyddet.

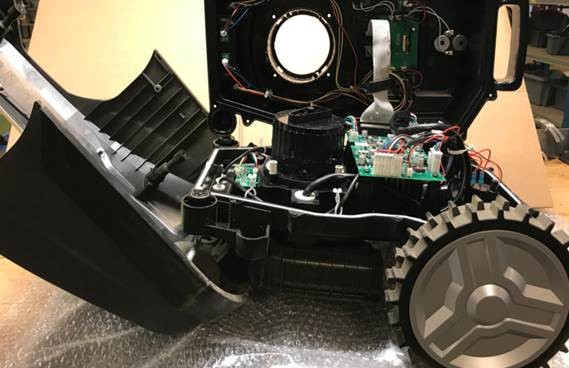

Efter att ha tagit bort alla skruvar kan roboten öppnas.

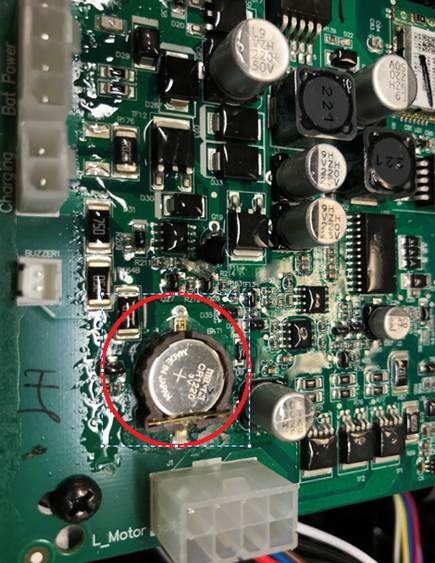

Backupbatteriet är ett standard CR1220, placerat i ett hörn av kretskortet.
Byt ut CR1220 och montera sedan ihop roboten igen genom att följa stegen i omvänd ordning.
