Anslutning av ström till laddstation.

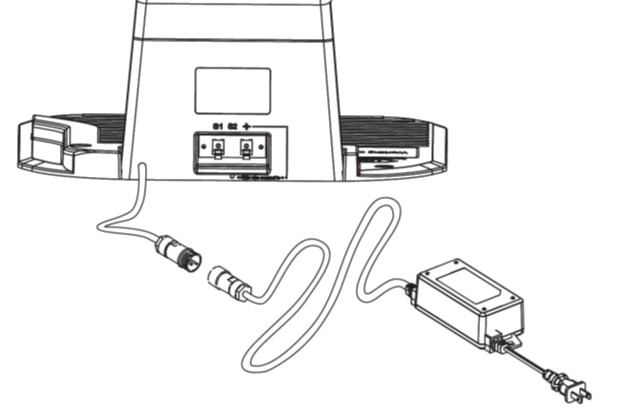

- Anslut kontakterna: Anslut laddstationens kabel till strömförsörjningens kabel.
- Anslut strömförsörjningen: Sätt strömförsörjningen i ett 230v uttag.
- Fäst laddstationen: När laddstationen är korrekt placerad, fäst den i marken med de 6 pluggarna genom monteringshålen.
- Var försiktig med avgränsningskabeln: Undvik att slå, sträcka eller knäcka kabeln när du skruvar i pluggarna.
- Kontrollera installationen: Kontrollera kontrollampan på laddstationen för att säkerställa att allt är korrekt anslutet.
| Kontrollampa | Betydelse |
| Släckt | Laddstationen är inte ansluten till ström. |
| Lyser grönt (symbol 1) | Avgränsningskabeln är korrekt ansluten, robotgräsklipparen är redo, och batteriet är fulladdat. |
| Blinkar grönt (symbol 2+3) | Det finns ett brott på avgränsningskabeln. Avgränsningskabelns ändar är anslutna omvänt på laddstationen. Åtgärda felet |
| Lyser rött (symbol 4) | Batteriet laddas. |
| Blinkar växelvis grönt och rött | Underhållsladdning av batteriet (trickle charging). |
Fel på avgränsningskabelns signal:
- Kontrollera längden på avgränsningskabeln: Se till att den inte är längre än 250 meter.
- Kontrollera anslutningarna: Se till att anslutningarna är torra och korrekt utförda. Använd den medföljande kopplingen utan att avisolera kabeln först.
- Mät motståndet: Ta ändarna av avgränsningskabeln ur laddstationen och mät motståndet med en multimeter. En ny kabel bör ha ett motstånd på ca 2 Ohm per 100 meter. Om motståndet är över 8-10 Ohm, kan kabeln behöva bytas ut.
- Gör en testbana: Använd cirka 10 meter avgränsningskabel för att göra en testbana för att kontrollera om robotgräsklipparen fungerar korrekt. Kom ihåg att ta ut ändarna från den rätta avgränsningskabeln ur laddstationen först.
Användning av koppling:
- Kontrollampa blinkar grönt: Detta indikerar ett brott på avgränsningskabeln.
- Förbered kabeln: Klipp ändarna av kabeln rena med en avbitartång.
- Koppling: Sätt in kabelns ändar i en koppling utan att avisolera dem.

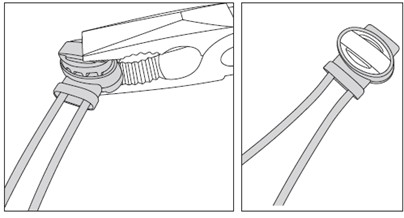

- Pressning: Använd en plattång för att pressa kopplingen ordentligt så att metallplåten inuti går genom isoleringen och återställer anslutningen.
När kontrollampan lyser grönt, är avgränsningskabeln troligen korrekt utlagd och ansluten. Här är några enkla tips:
- Pluggar: Se till att alla plastpluggar är helt nedslagna i marken.
- Kabel: Kontrollera att kabeln ligger spänd och platt mot marken.
- Signal: Om det finns fel, dubbelkolla anslutningarna vid laddstationen.
