Förståelse av avgränsningskabel - Adano RM9 900m2

Förståelse av avgränsningskabeln

Avgränsningskabeln (kanttråd) definierar gräsklipparens arbetsområde och säkerställer effektiv drift genom att förhindra att den lämnar det avgränsade området.
Det skapar en elektromagnetisk signal som fångas av gräsklipparens sensorer.

Nyckelkomponenter:

• Avgränsningskabel: Installerad längs arbetsområdets omkrets.
• Signalgenerator: Placerad i laddstationen; sänder ut avgränsningssignalen.
• Anslutningsled och pinnar: Används för att säkra kabeln på plats.

Checklista för installation:

1. Planera layouten:
   • Identifiera hinder som träd, blomsterbäddar eller stigar.
   • Undvik skarpa vinklar; använd mjuka kurvor vid hörn.
   • Markera avgränsade områden som pooler eller branta sluttningar.
2. Installera kabeln:
   • Lägg kabeln platt på marken, gräv ner den eller lägg den under plattor om nödvändigt (upp till 5 cm djupt).
   • Se till att det finns en komplett slinga till laddstationen.
   • Använd pinnar för att fästa kabeln med jämna mellanrum (var 30-50 cm).
   • Se till att det inte finns lösa sektioner för att undvika att gräsklipparen fastnar.
   • Var noga med att undvika att skada kabeln när pinnarna slås i marken. För hårt hammarslag kan klippa kabeln och skapa fel.
3. Anslut till stationen:
   • Anslut ändarna av avgränsningskabeln till de angivna portarna på laddstationen (följ IN och OUT, och se till att stationen är korrekt placerad).
   • Testa för en stabil signal innan gräsklipparen startas – laddstationens indikator bör lysa grönt.

Vanliga fel och felsökning

Felmeddelanden och koder:
Robotgräsklippare visar ofta specifika felkoder relaterade till problem med avgränsningskabeln eller robotens arbete blir hindrat.

Observera, att kontrollampan på laddstationen ska lysa konstant grönt. Om den blinkar rött är det ett tecken på dåliga anslutningar eller ett brott på kabeln.

1. Inget signal registrerat – E11
   • Orsak: Brott på kabeln eller defekt anslutning.
   • Lösning:
     1. Inspektera kabeln för synliga skador eller avbrott.
     2. Använd en kabeltester för att lokalisera brottet.
     3. Reparera med hjälp av vattentäta anslutningsled eller reparationssatser.
2. “Svagt signal”, maskinen gör periodiska fel, kör i cirklar ibland och stannar mitt på banan på grund av bristande signal från kanttråden.
   • Orsak: Långa kabeldragningar, störningar eller fukt.
   • Lösning:
     1. Börja med att kontrollera maskinens körlogg i appen för felmeddelanden. Om det är relaterat till kanttråden, fortsätt med nedanstående punkter.
     2. Kontrollera att den totala kabelns längd inte överskrider tillverkarens gränser.
     3. Undersök om närliggande enheter orsakar elektromagnetisk störning.
     4. Kontrollera för fukt i anslutningsmuffar eller kablar, detta kan orsaka oxidation och signalproblem. Byt ut defekta muffar och reparera skadade kabelområden.

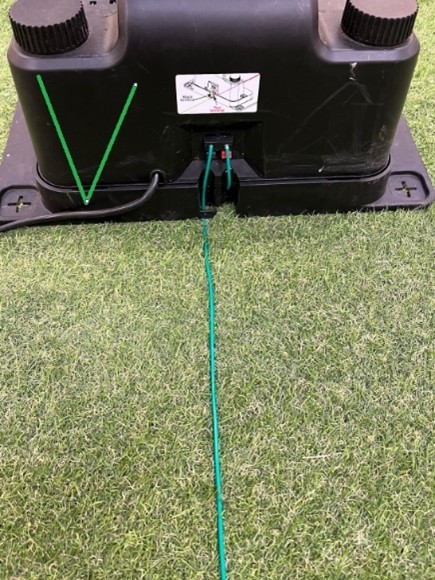

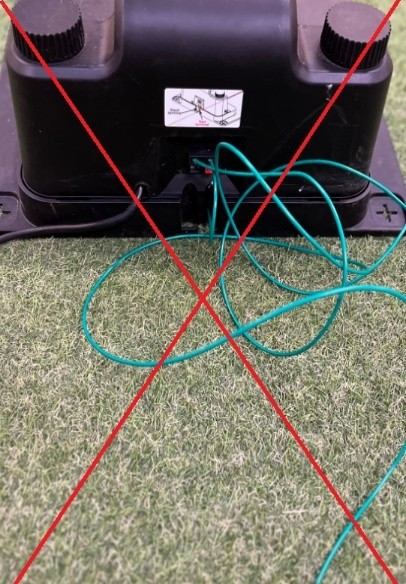

     5. Dra åt kanttråden bakom laddstationen.

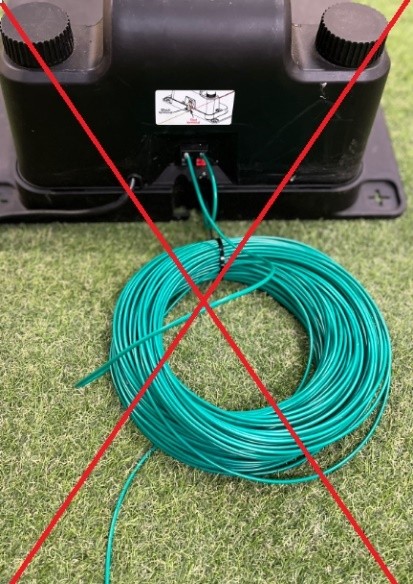

     6. Undvik att överskott av kanttråd ligger hoprullad bakom laddstationen.
     7. Se till att kanttråden inte ligger för tätt och stör signalen (se manualen för rekommenderat avstånd för din modell).
3. “Gräsklipparen kör utanför område” – E1
   • Orsak: Felaktig kabelplacering eller signalstörning.
   • Lösning:
     1. Justera avgränsningskabeln för att säkerställa korrekt täckning.
     2. Kontrollera om liknande produkter är installerade i området då det kan skapa signalstörningar, t.ex. hos grannen. Justera avståndet mellan kanttrådar och laddstationer enligt manualen för din modell.
4. “Intermittent anslutning”
   • Orsak: Lösa kopplingar eller fysisk skada på kanttråden.
   • Lösning:
     1. Reparera brotten på kabeln igen.
     2. Byt ut slitna eller korroderade anslutningsmuffar.
     3. Kontrollera utgångsterminalen och kanttrådens ändar för rost.

       5. Alternativa lösningar
                      Kontrollera laddstationen för insekter:

1. Insekter kan ofta ta sig in i laddstationen, vilket kan orsaka blockeringar eller störningar i dess funktion. Inspektionen bör omfatta följande:
2. -Insidan av laddstationen: Kontrollera för spindelnät, döda insekter eller levande skadedjur som kan påverka de elektriska komponenterna.
3. -Ventilationsöppningar: Se till att ventilationsöppningarna är fria från blockeringar som insekter eller smuts.
4. -Laddningspunkter: Undersök laddningskontakterna för rester av insekter som kan hindra korrekt laddning.
5. -Generellt runt laddstationen: Inspektera området runt stationen för insektshål eller tecken på aktivitet som kan leda till återkommande problem.

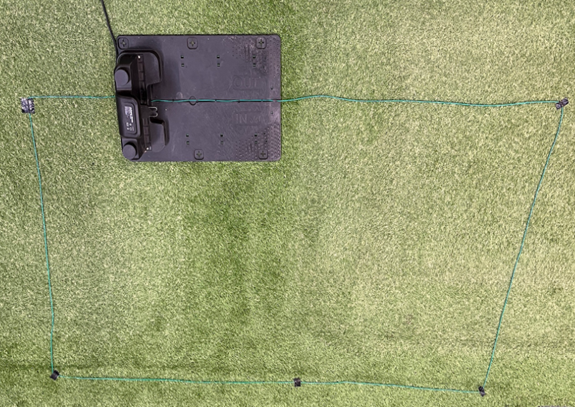

Observera! testbana är en effektiv metod för att diagnostisera fel i kanttråden är att bygga en testbana (ca 2 m x 1,5 m) i liten storlek och prova roboten inom detta område.
Om maskinen fungerar bra i testbanan ligger felet troligen i kanttråden i trädgården.
