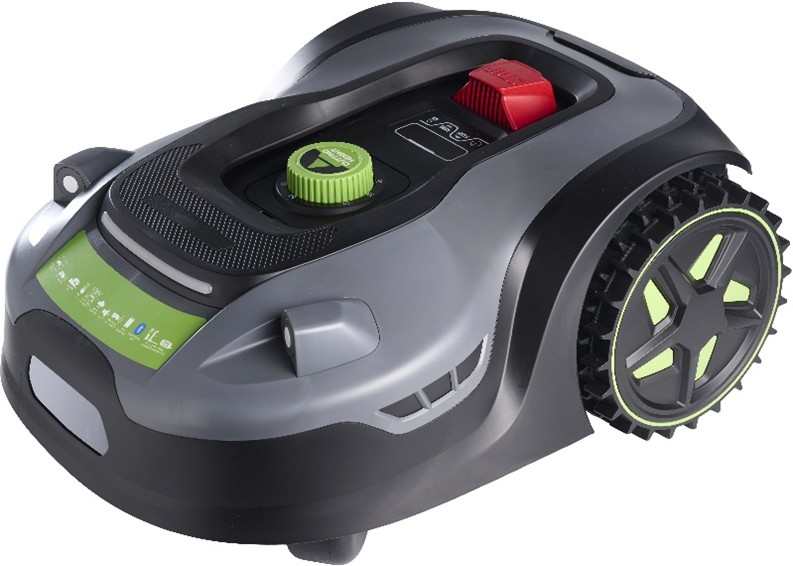

Byte av komponenter på robotgräsklipparen
Den här guiden ger allmänna instruktioner och erkänner att det kan finnas variationer mellan olika modeller.
För att byta elektriska komponenter måste robotgräsklipparen öppnas och chassit separeras från toppskyddet. Designen av gräsklipparen säkerställer enkelt arbete och följer en steg-för-steg-logik i processen. Ta dig tid när du byter delar på din gräsklippare för första gången. Alla delar till din robotgräsklippare kan du hitta på vår hemsida https://schou.com.
Några tips:
- Att fotografera varje steg i processen, inklusive alla involverade delar, kan hjälpa till att återgå till stegen för återmontering eller när man ska beställa reservdelar.
- Dra inte åt skruvarna för hårt. Enhetens delar är gjorda av plast, och gängorna kan lätt skadas om du använder för mycket kraft eller vridmoment på dina elektriska verktyg
- (vi rekommenderar en skruvdragare/skruvmejsel inställd på ett vridmoment på 4).
- Var tålmodig när du lossar snap-lås och klick, och se till att det verktyg du väljer passar bra.
- Byt alltid en del i taget.
När du arbetar med maskinen rekommenderas det att bära handskar och skyddsglasögon.
Instruktioner för att öppna gräsklipparen

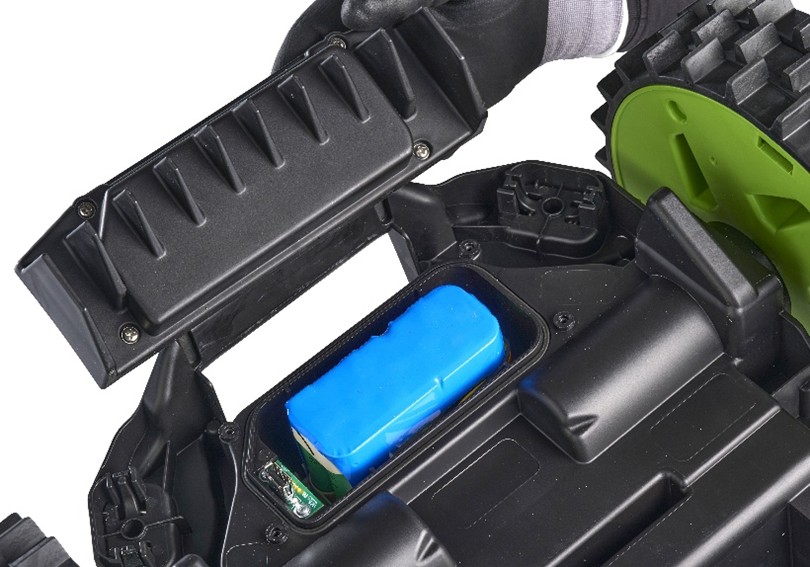

- Stäng av gräsklipparen och koppla bort batteriet (se manualen för detaljer om byte).
2. Ta bort robotens yttre skal.
- Placera roboten på en stabil yta och vänd den upp och ner för att få tillgång till kabelanslutningarna till ultraljuds- och ljuskälleskärmen.

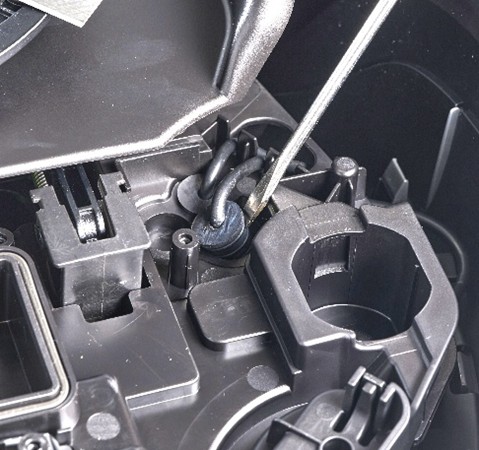

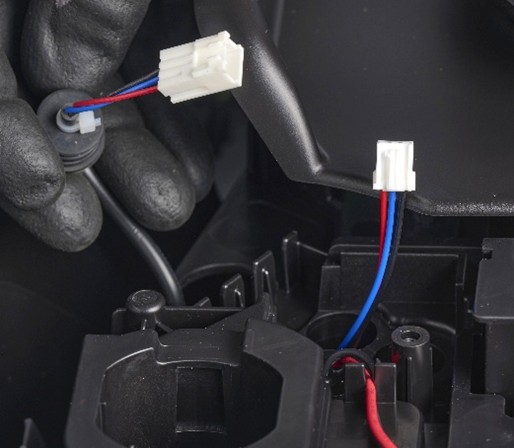

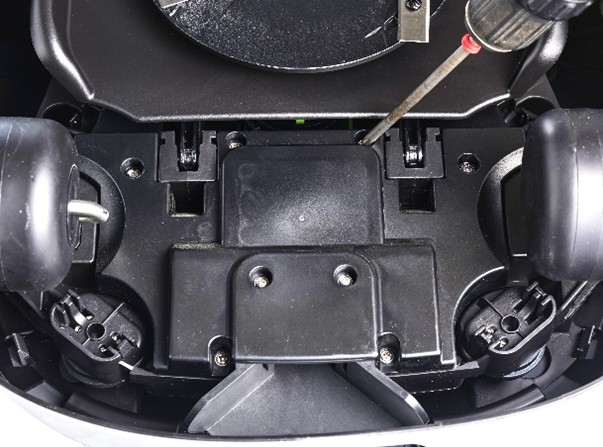

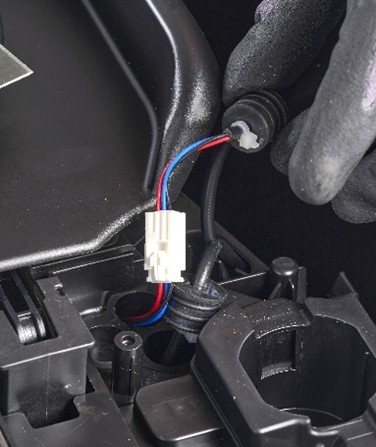

- Ta bort täckplåten (8 skruvar) för att få tillgång till kabelanslutningarna, lossa dem som visas på bilderna och dra ut dem.

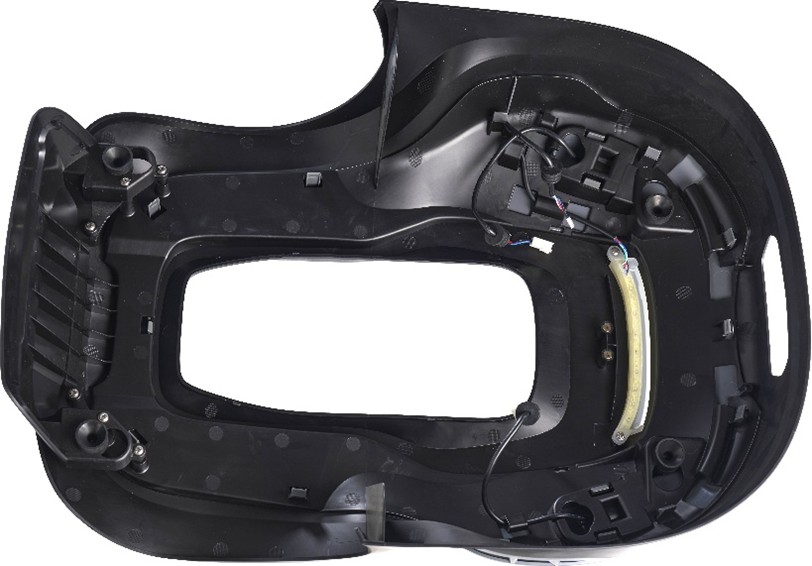

- Håll gräsklipparen nära klipphöjden med ena handen. Med den andra handen lyfter du det svävande locket från både framsidan och baksidan, tills det poppar ut ur sina gummifästen.

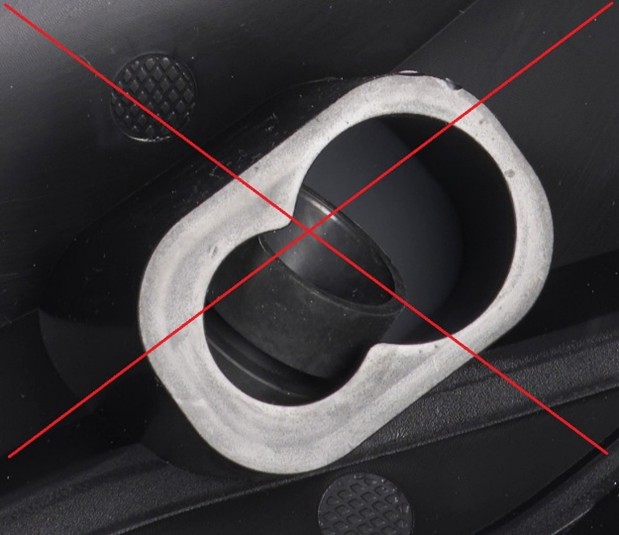

- Se till att gummipropparna är på plats innan du monterar gräsklipparens lock igen.
3. Demontering av klippmotorenhet

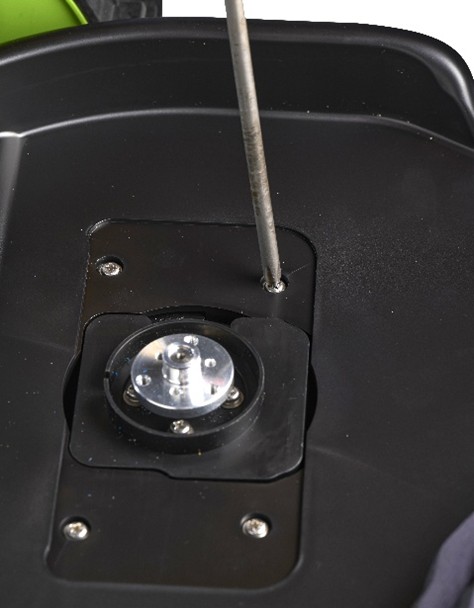

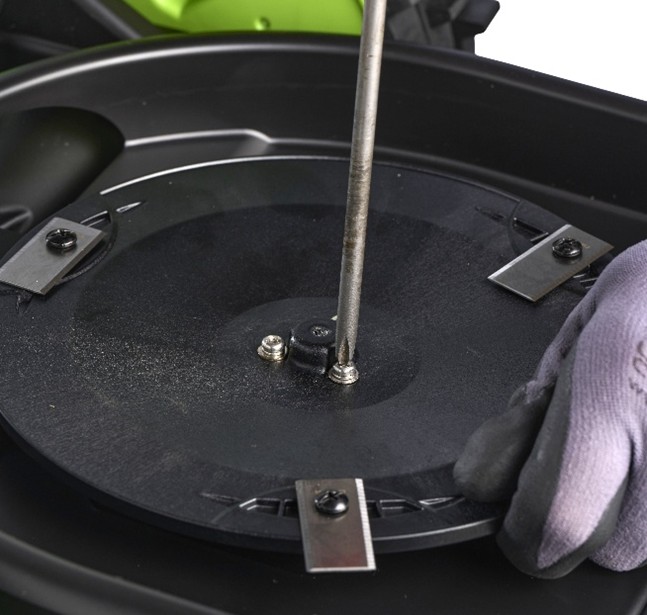

- Demontera klippdisk och skyddsskärm
- Vrid höjdjusteringslåset moturs och lyft upp det. Detta möjliggör att överskrida klipphöjden på 60 mm och koppla bort flyttmekanismen från klippenheten.

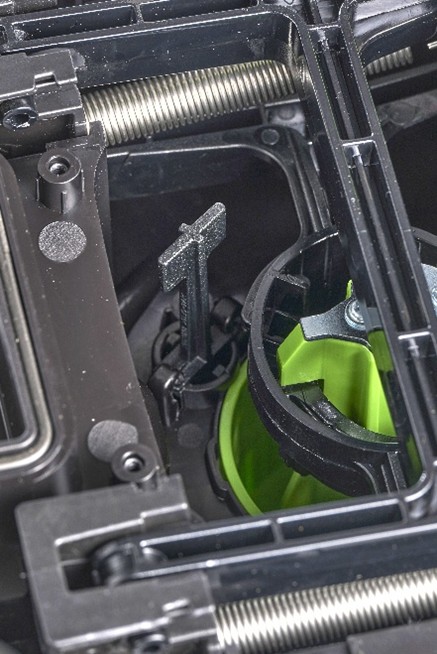

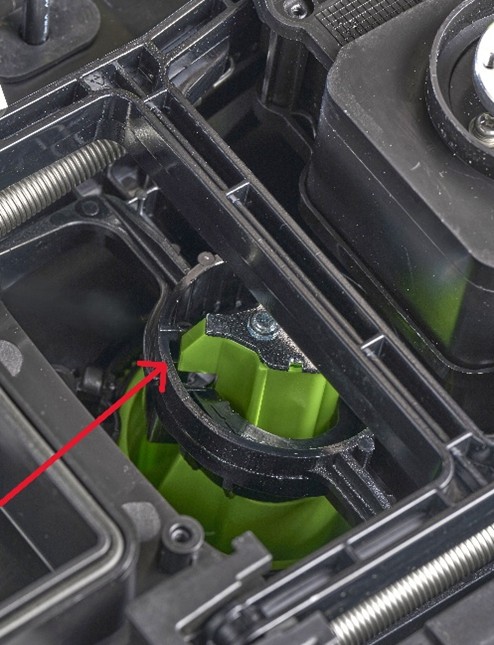

- Vrid höjdjusteringsknappen på toppen av maskinen till max, tills blocket når positionen på bilden.

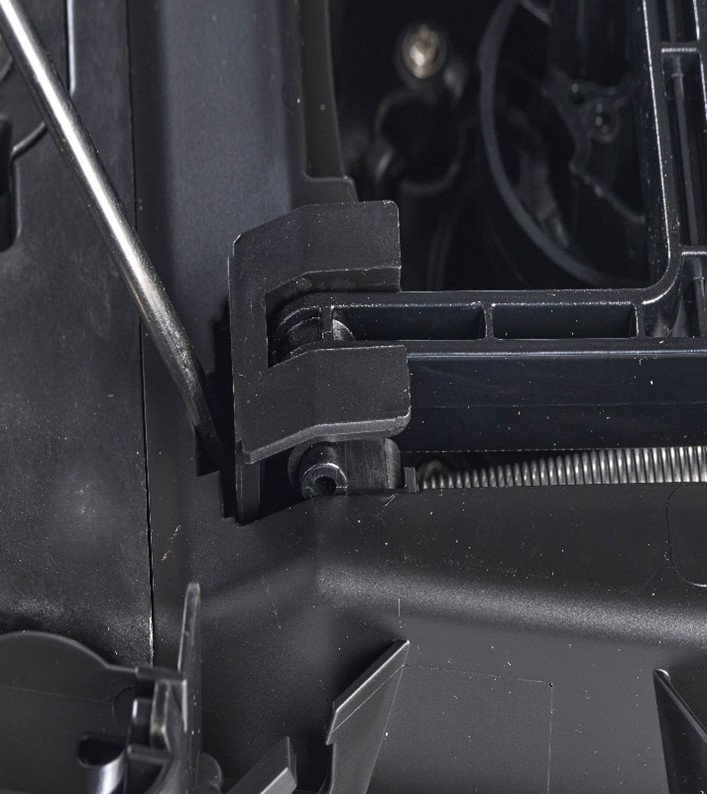

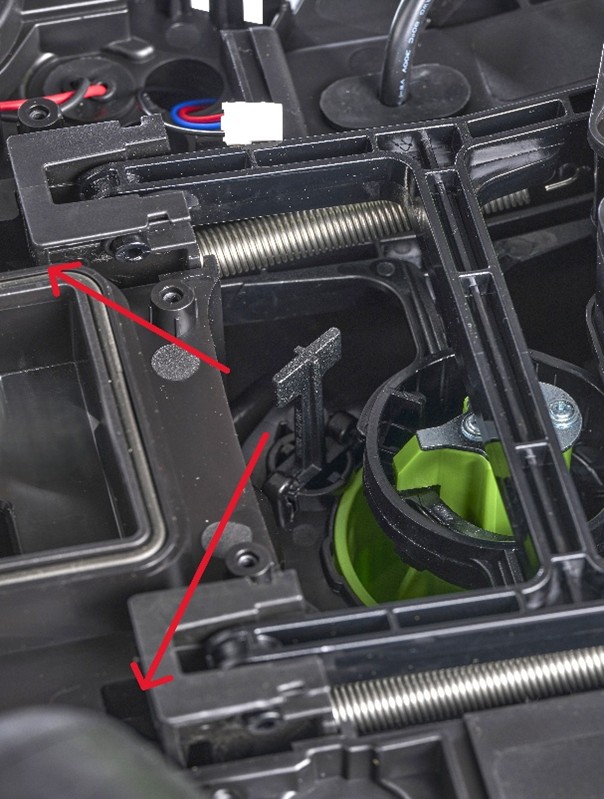

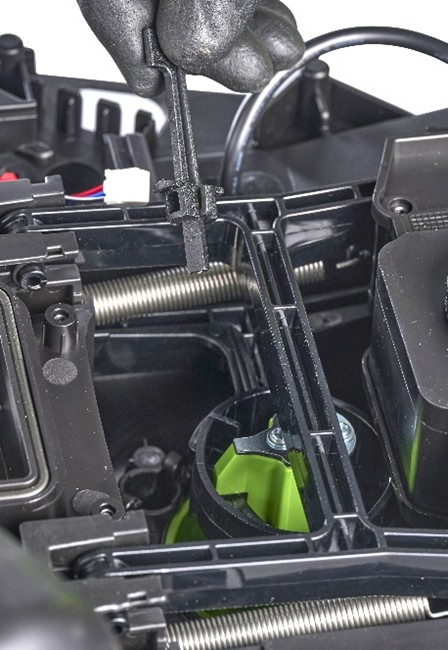

- Frigör snap-låsen med en stor platt skruvmejsel för att ta bort klipphöjdenheten.

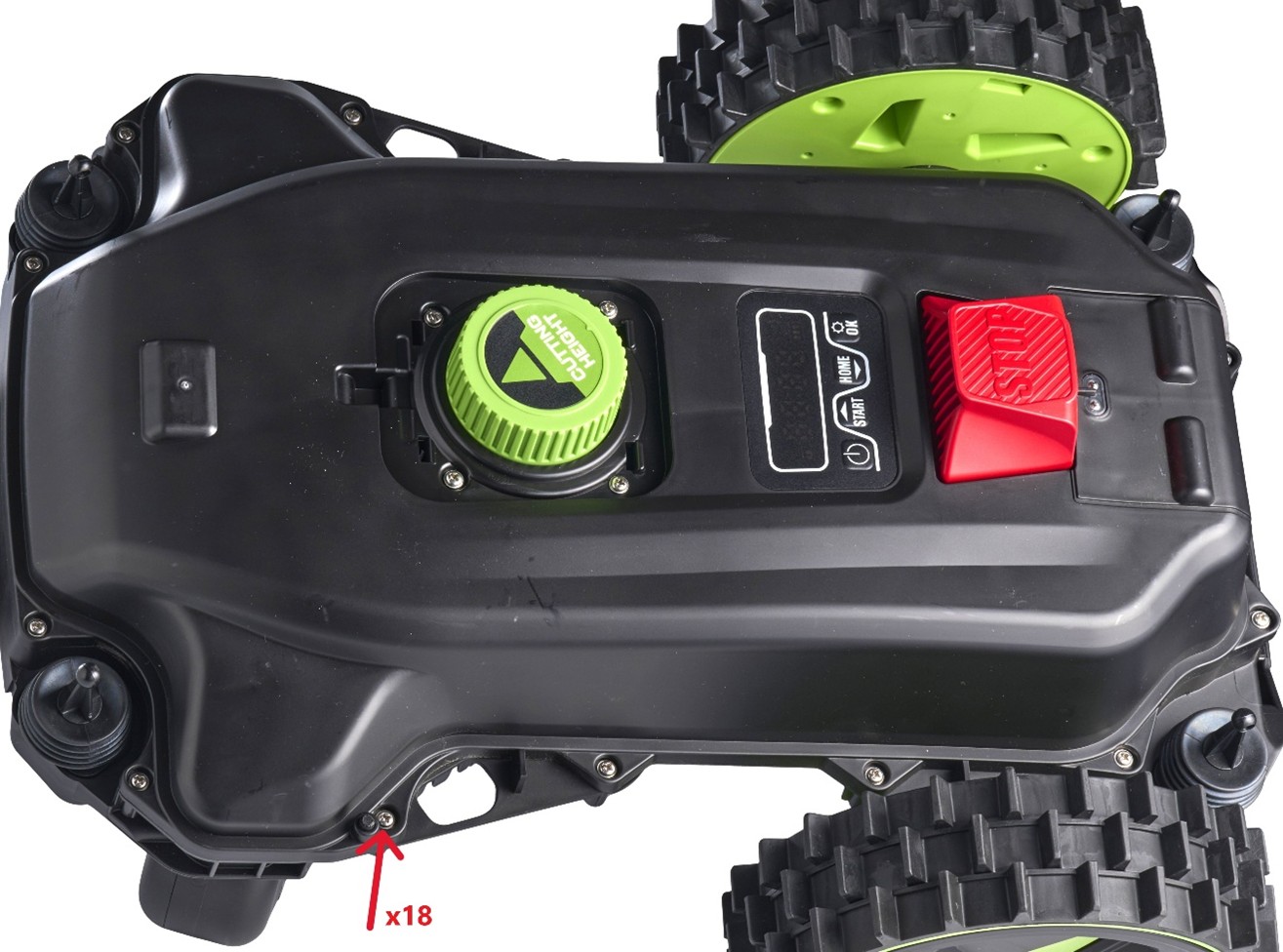

- Toppkåpan är fäst vid chassit med 18 skruvar: 4 runt knappen för klipphöjd och 14 runt toppkåpan.

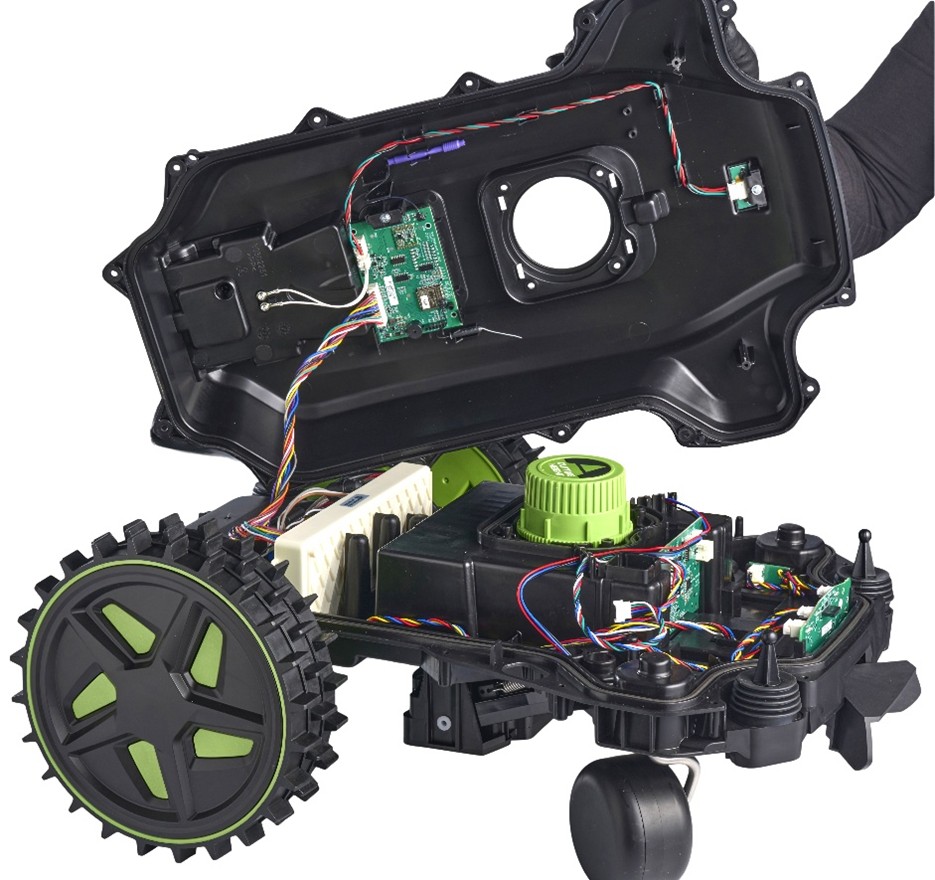

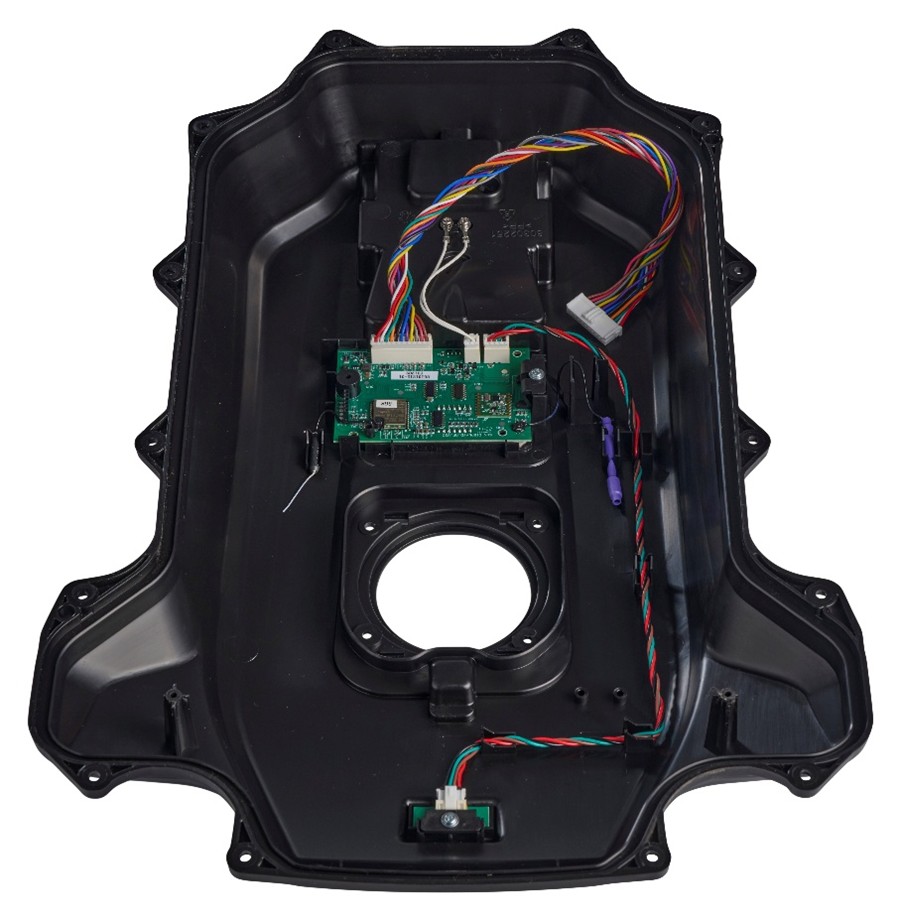

- Efter att ha tagit bort skruvarna, separera toppkåpan från chassit. Demontera kabelkontakten för att ta bort kåpan helt.
När du monterar gräsklipparen igen, se till att alla delar sitter korrekt. Kontrollera att packningar är oskadda för att säkerställa vattentålighet. Felaktig montering kan förkorta gräsklipparens livslängd på grund av fuktskador och korrosion av elektriska komponenter.

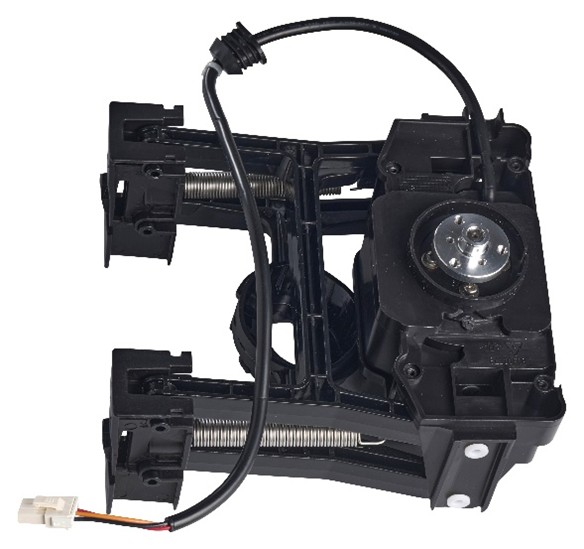

Byte av klippmotorenhet

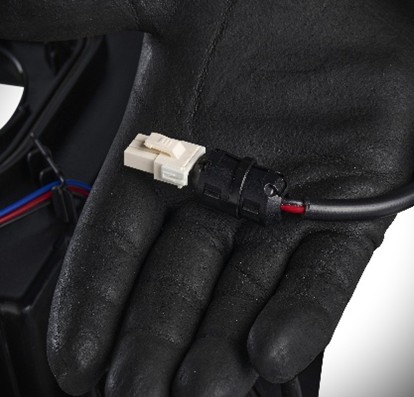

Efter att ha öppnat robotgräsklipparen och frigjort klippmotorenheten, ska denna kopplas bort från PCB:n. Byt ut mot den nya enheten och montera igen.

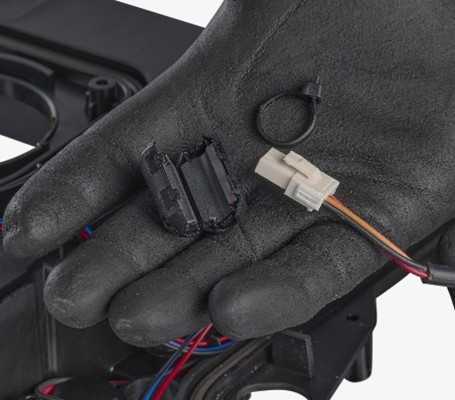

För äldre versioner av robotgräsklippare som har EMC-ringarna, vänligen ta bort dem och fäst dem till kabeln på den nya delen.

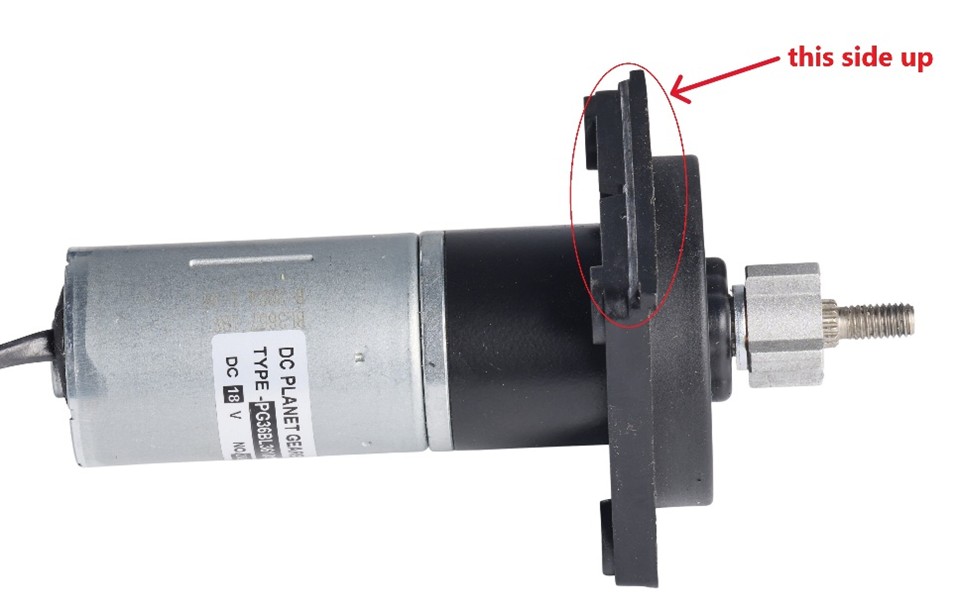

Byte av hjulmotorn

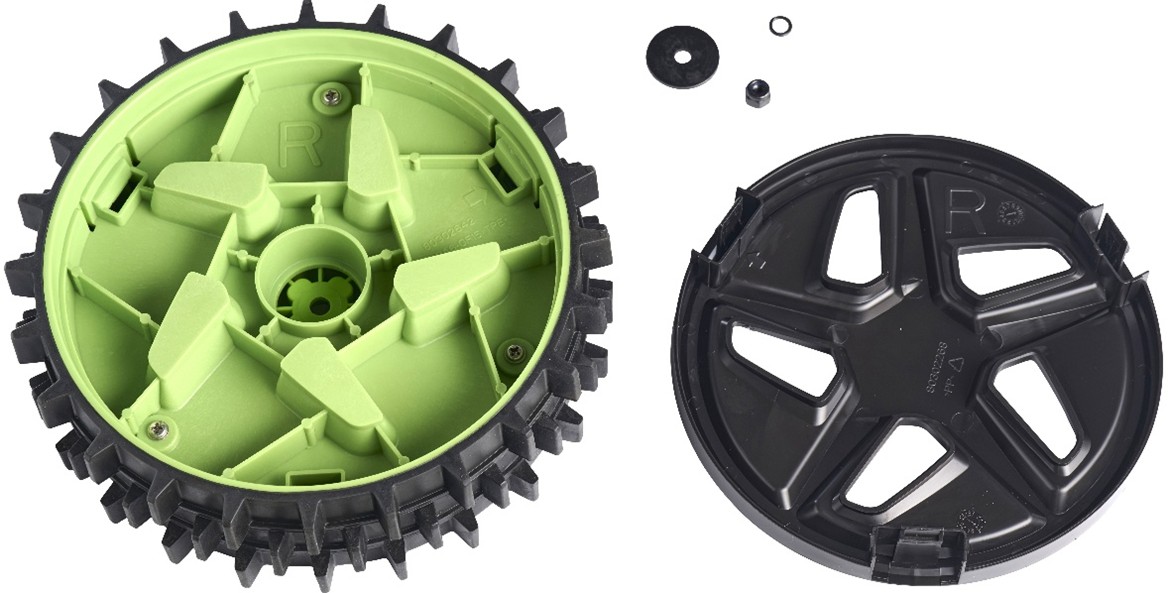

Börja med att ta bort bakhjulet (det finns ett höger och vänster bakhjul, och de har olika mönster, markerade med L och R - viktigt vid beställning av nya)

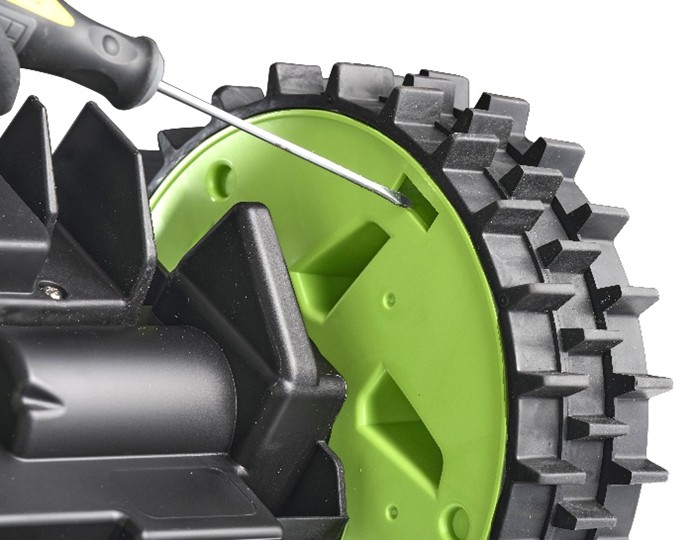

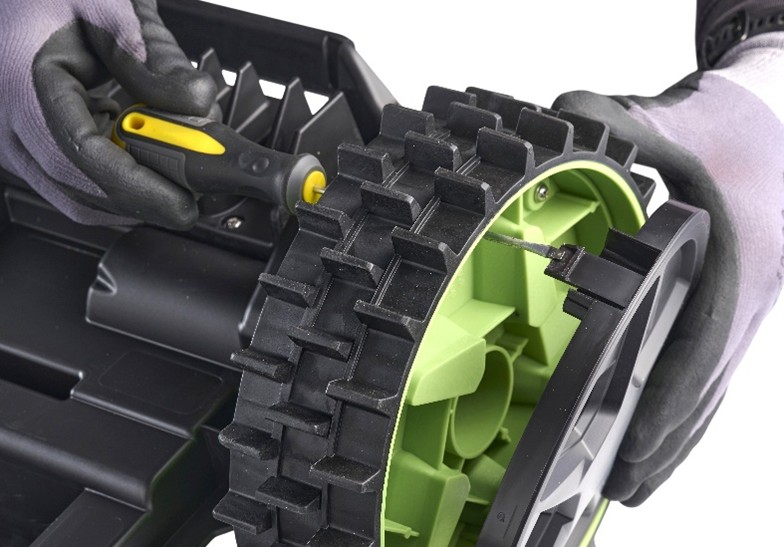

- Ta bort hjuldäcket först - lossa snap-in-låset med en platt skruvmejsel

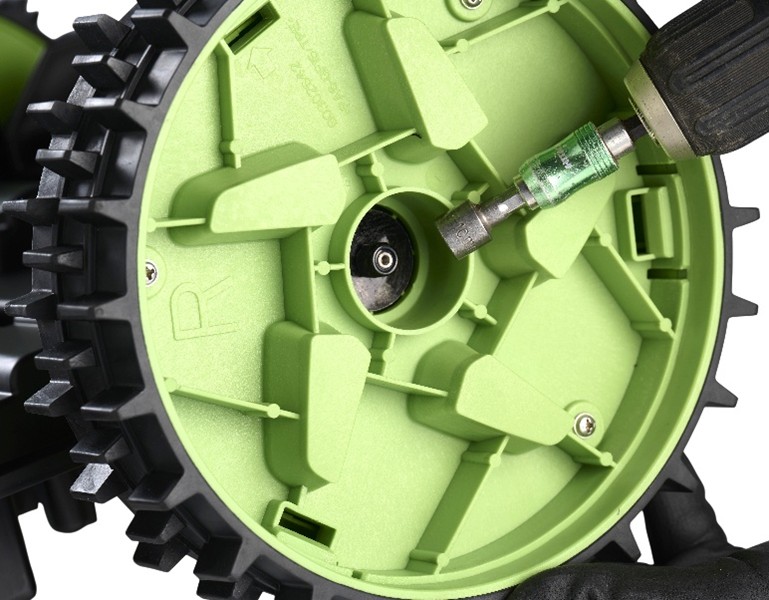

- Ta bort muttern och ta av hjulet från axeln

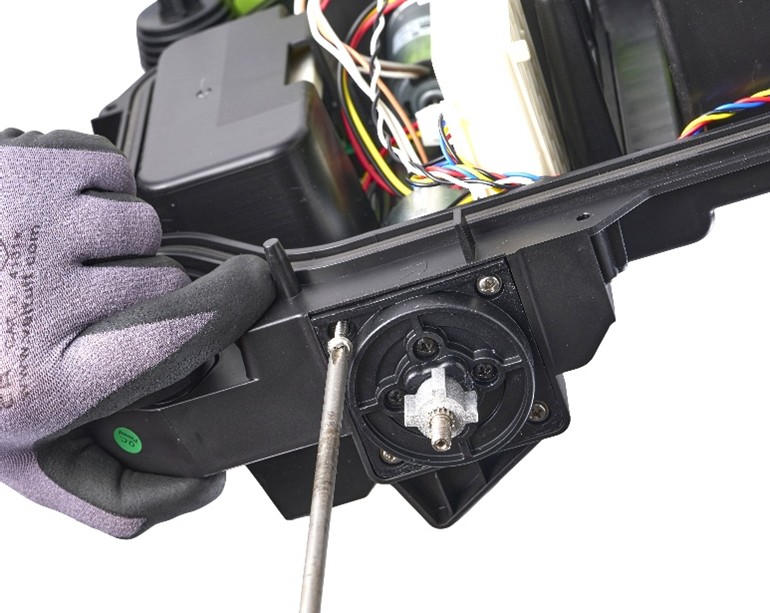

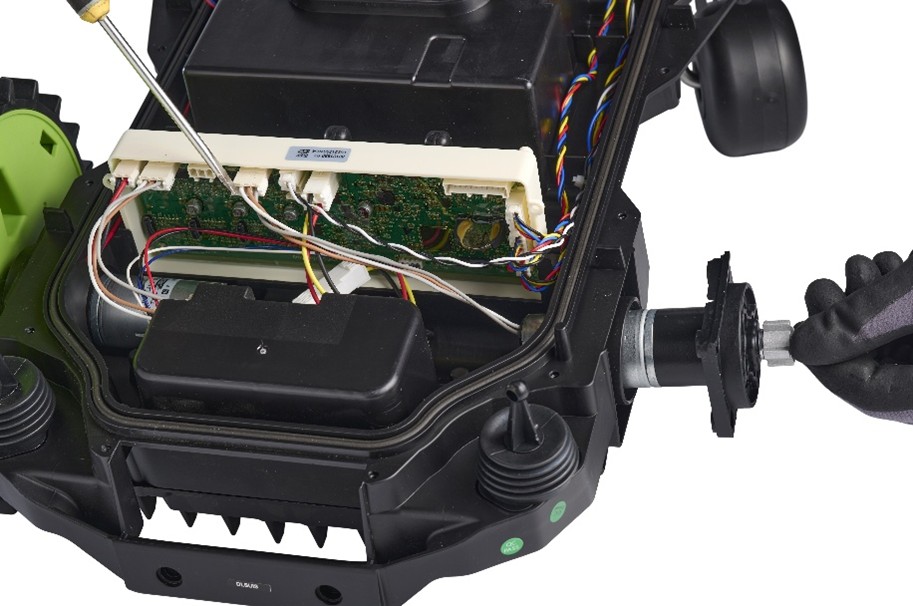

- Ta bort de fyra skruvarna som fäster hjulmotorn och koppla bort den från PCB:n. Byt ut mot den nya enheten och montera igen (kom ihåg att kontrollera att packningen är intakt)
För äldre versioner av robotgräsklippare som har EMC-ringarna, vänligen ta bort dem och fäst dem till kabeln på den nya delen.
