Utskifting av backup-batteriet
Begynn med å fjerne batteriet og toppdekselet.
Prosedyren for å fjerne batteriet er beskrevet i brukermanualen.

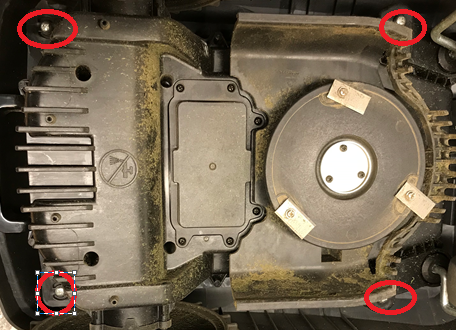

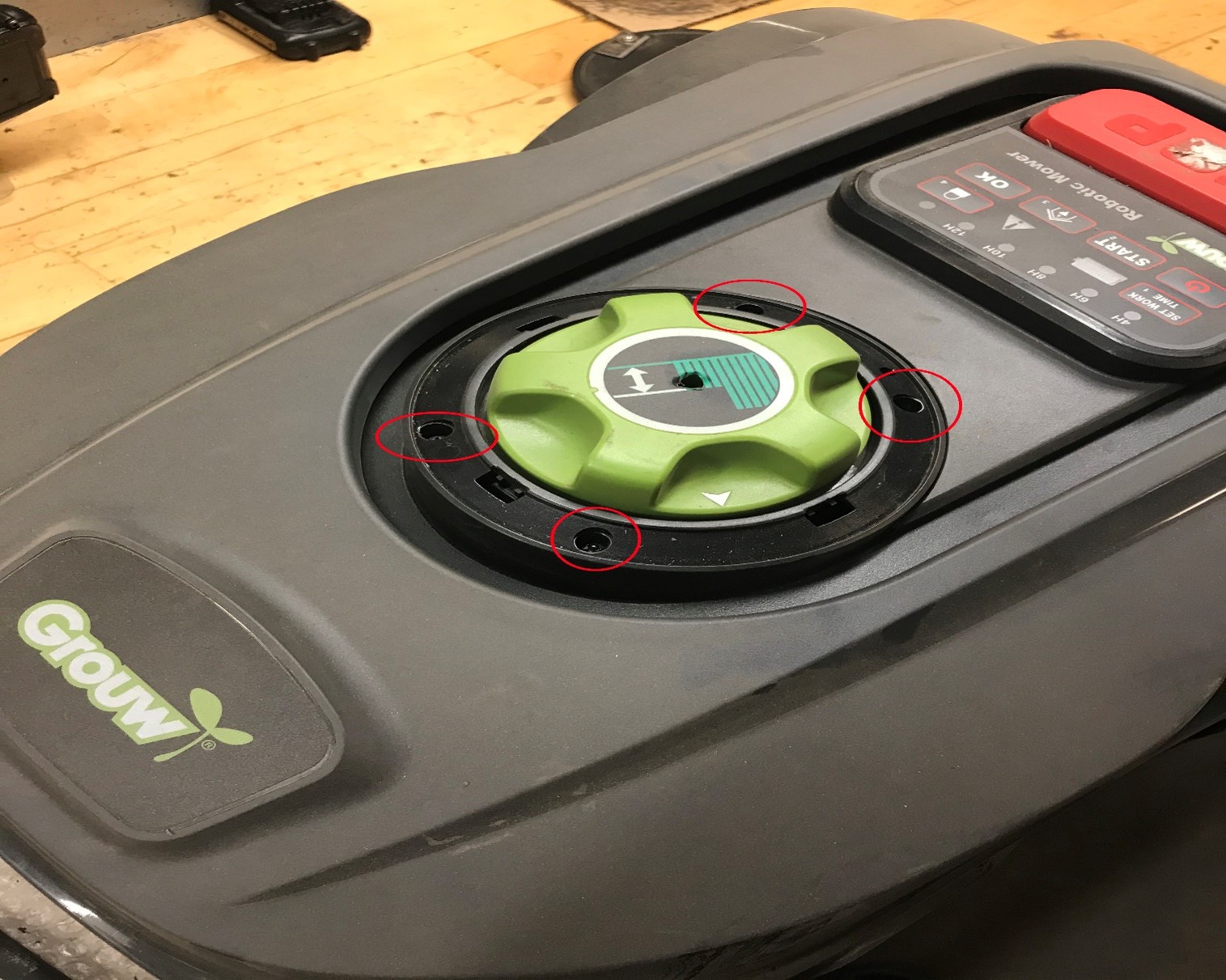

Når batteriet er fjernet korrekt, fortsett med å skru ut de fire boltene som holder toppdekselet på plass (angitt med røde sirkler).

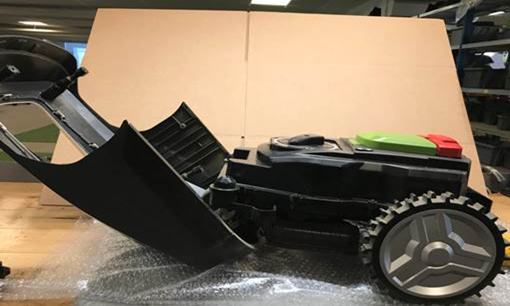

Etter å ha fjernet batteriet og boltene, snu roboten og løft toppdekselet, og legg det til side (det forblir koblet til to sensorkabler). Du bør se noe som dette:

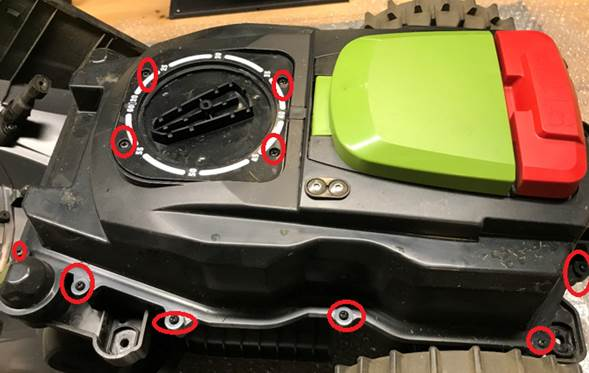

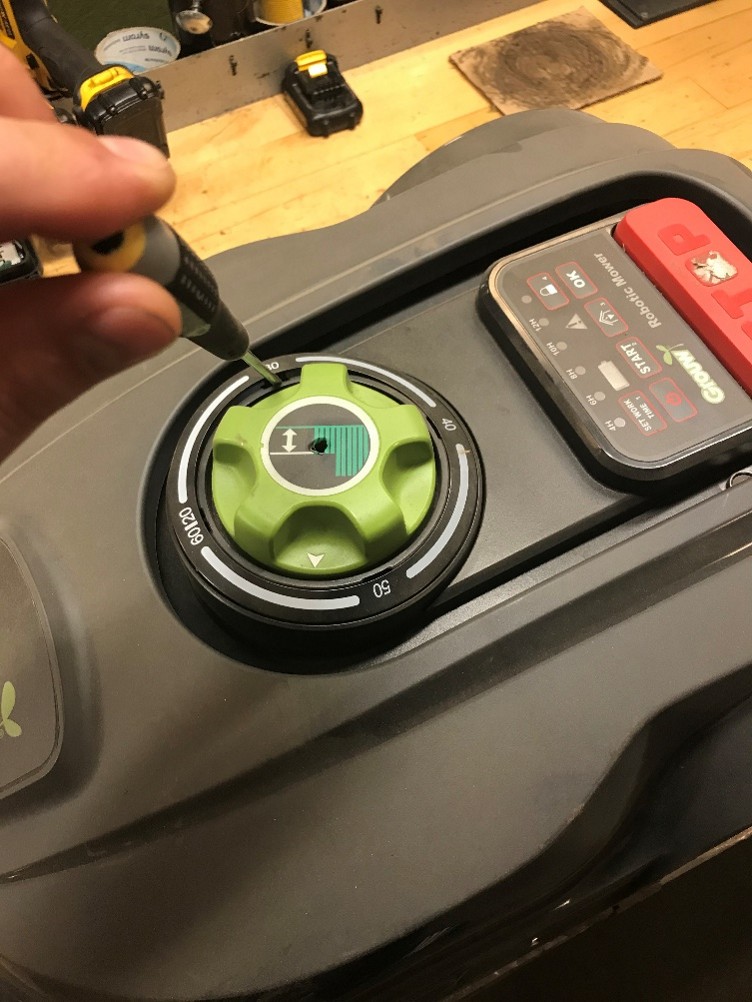

For å åpne roboten, fjern alle skruene rundt den øverste delen av toppdekselet og klippehøydemodulen (totalt 20, se bildene nedenfor).

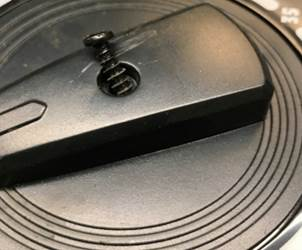

Bruk den spesifikke skruen til lokket; bytt den ikke ut med andre.

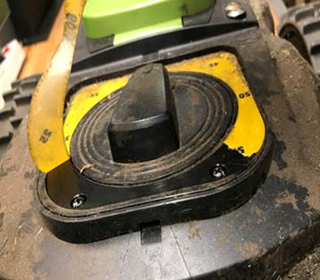

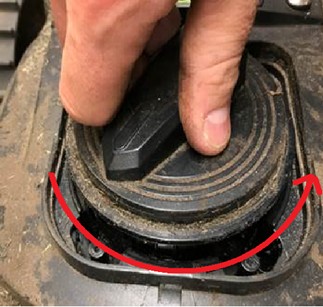

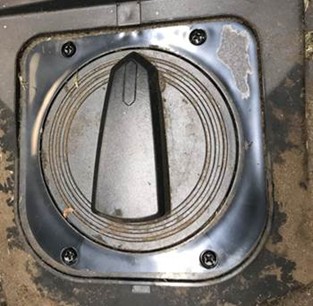

Alternativt, hvis en annen versjon er tilgjengelig.

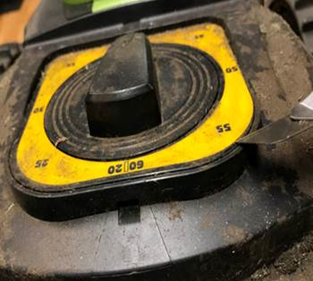

Alternativt, hvis en annen versjon er tilgjengelig.

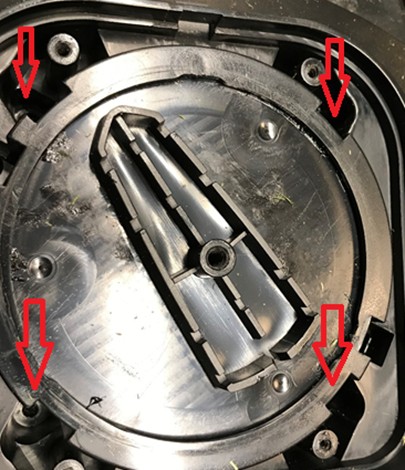

Disse røde pilene peker på de fire skruene som er plassert 5 cm dypt under høydejusteringsknappen. De må fjernes, ellers kan chassiset ikke skilles fra toppdekselet.

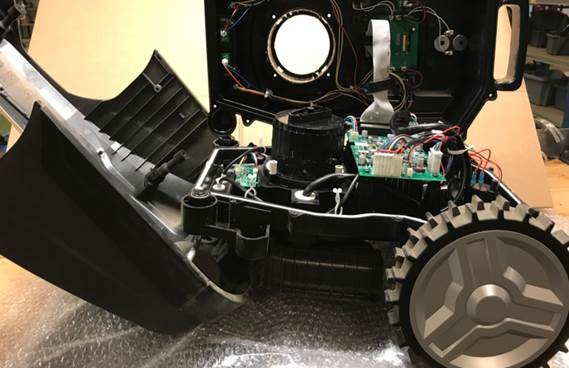

Etter å ha fjernet alle skruene, kan roboten åpnes.

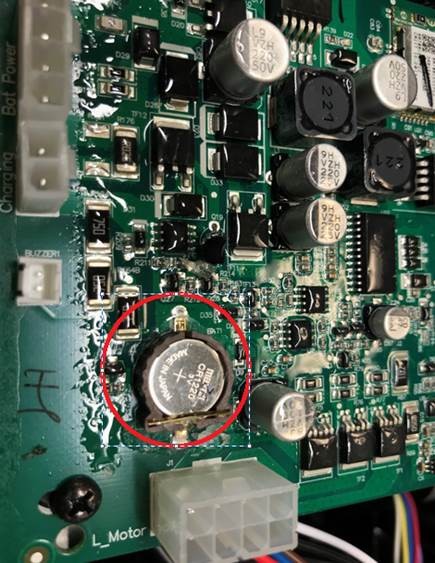

Backup-batteriet er en standard CR1220, plassert i det ene hjørnet av kretskortet.
Bytt ut CR1220, og sett deretter sammen roboten igjen ved å følge trinnene i omvendt rekkefølge.
