Bytte av komponenter på robotgressklipperen
Denne veiledningen gir generelle instruksjoner og anerkjenner at det kan være variasjoner mellom forskjellige modeller.
For å bytte elektriske komponenter må robotgressklipperen åpnes, og chassiset må skilles fra toppdekslet. Designet av gressklipperen sikrer enkelt arbeid og følger en trinn-for-trinn-logikk i prosessen. Ta deg god tid når du bytter deler på gressklipperen for første gang. Alle deler til din robotgressklipper kan du finne på vår hjemmeside https://schou.com.
Noen tips:
- Å ta bilder av hvert trinn i prosessen, inkludert alle involverte deler, kan hjelpe med å vende trinnene for montering igjen eller når man skal bestille reservedeler.
- Stram ikke skruene for mye. Enhetens deler er laget av plast, og gjengene kan lett bli skadet hvis du bruker for mye kraft eller moment på verktøyene dine.
- (vi anbefaler skrutrekker/skrutrekker innstilt på et moment på 4).
- Vær tålmodig når du løsner snaplåsene og klikkene, og sørg for at verktøyet du velger passer godt.
- Bytt alltid én del om gangen.
Mens du arbeider med maskinen, anbefales det å bruke hansker og vernebriller.
Instruksjoner for åpning av gressklipper

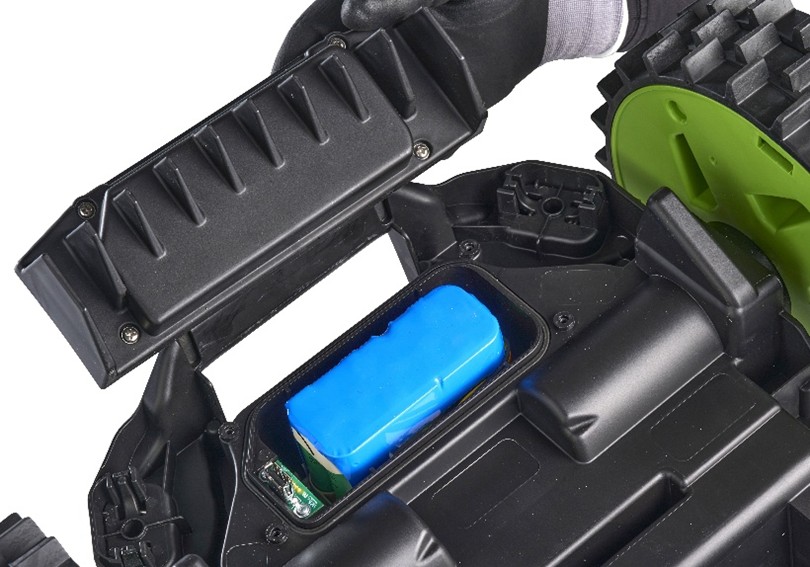

- Slå av gressklipperen og koble fra batteriet (se manualen for detaljer om utskifting).
2. Fjern robotens ytre skall.
- Plasser roboten på en fast overflate og vend den på hodet for å få tilgang til kabeltilkoblingene til ultralyd- og lyskildeskjermen.

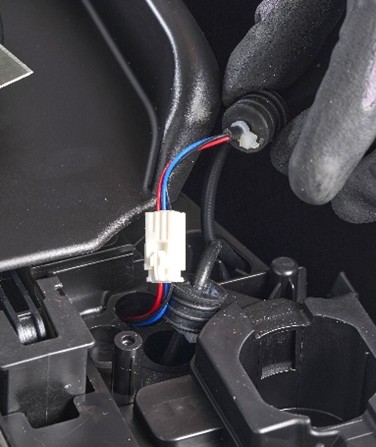

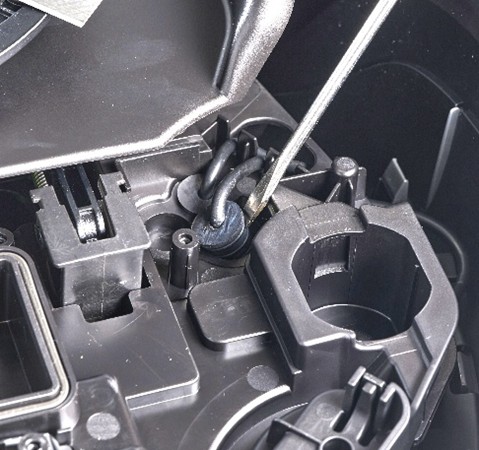

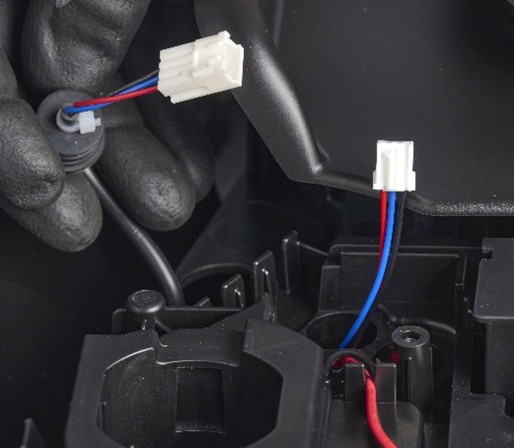

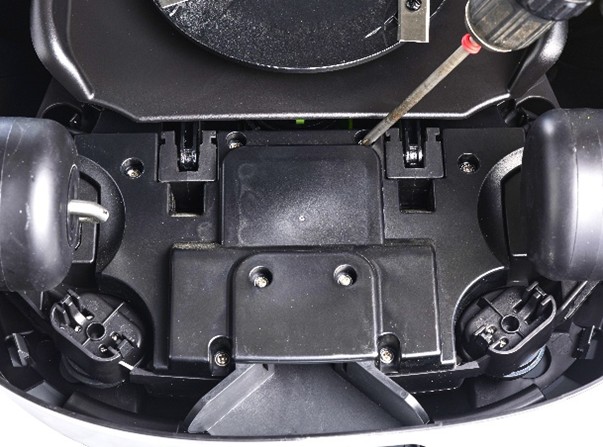

- Fjern dekslet (8 skruer) for å få tilgang til kabeltilkoblingene, løsne dem som vist på bildene og trekk dem ut.
- Hold gressklipperen nær klippehøyden med den ene hånden. Med den andre hånden løfter du det svømmende lokket fra både fronten og baksiden, til det popper ut av gummifesterne.

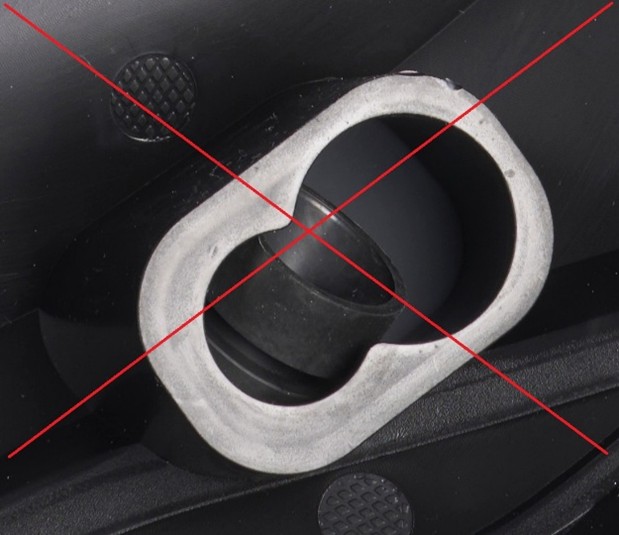

- Sørg for at gummiproppene er på plass før du setter sammen gressklipperdekslet igjen.
3. Demontering av klippemotorenheten

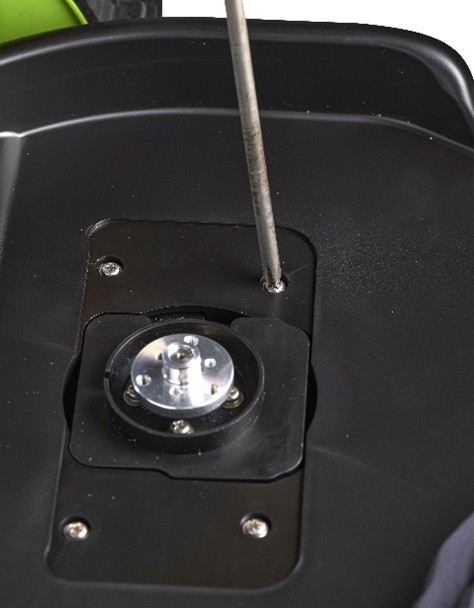

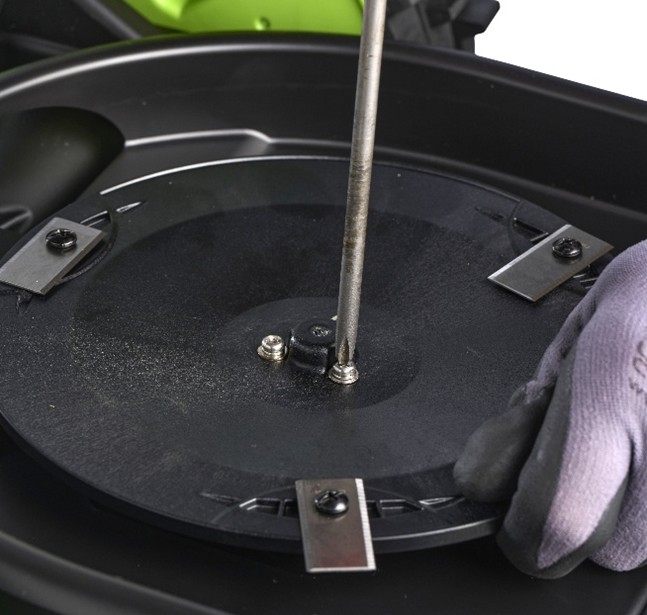

- Demonter klippehjulet og beskyttelsesskjermen

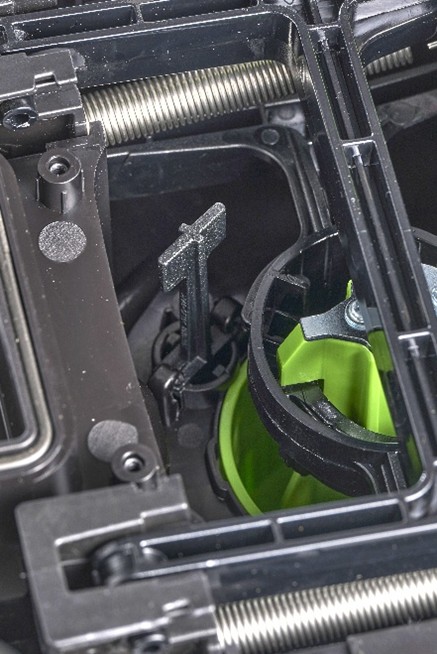

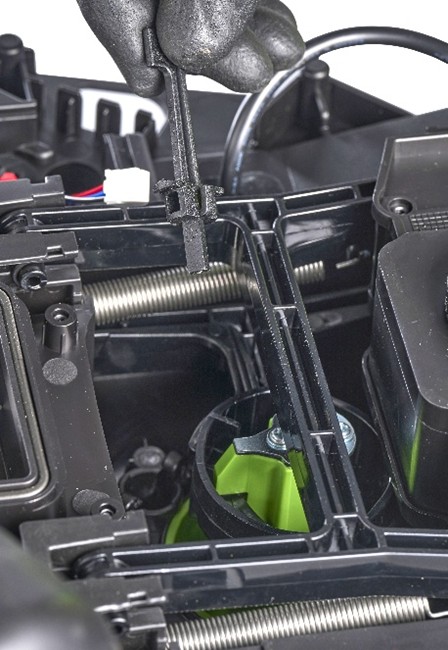

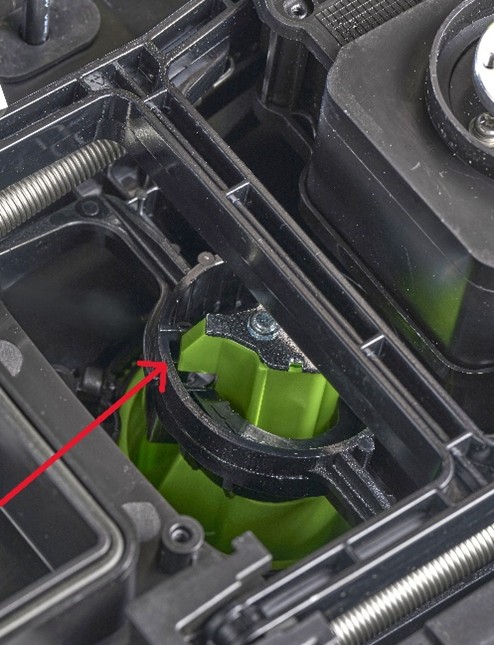

- Drei høydejusteringslåsen mot klokken, og løft den opp. Dette vil gjøre det mulig å overskride klippehøyden på 60 mm og frakoble flytemekanismen fra klippeenheten.
- Drei høydejusteringsknappen på toppen av maskinen til maks, til blokken når posisjonen på bildet.

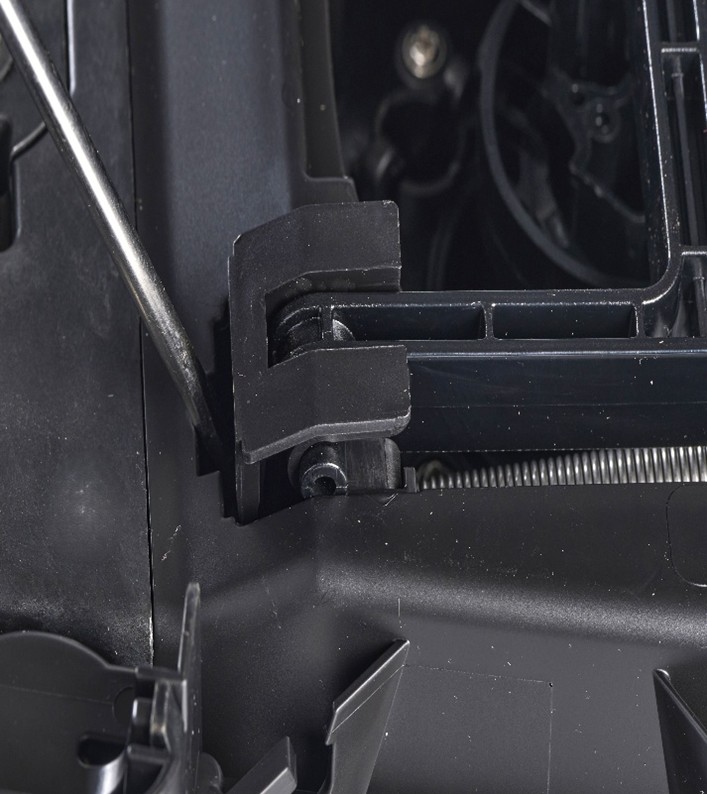

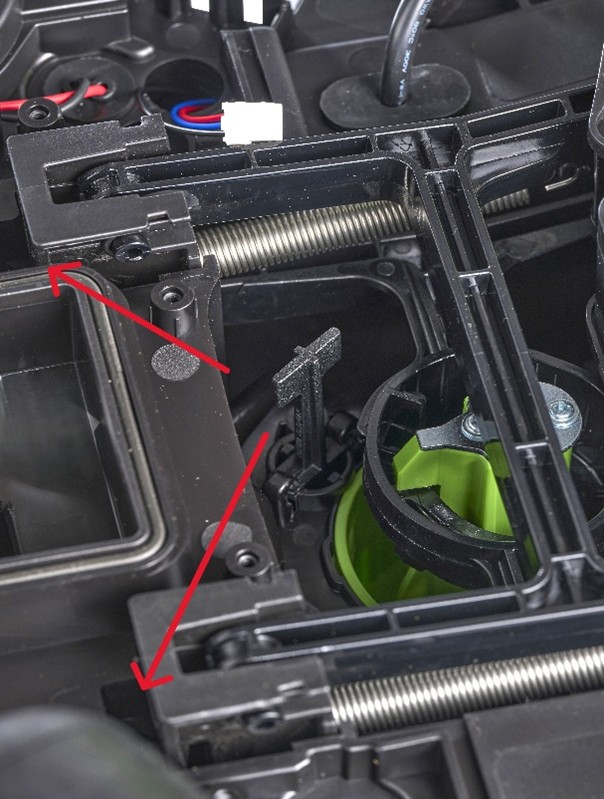

- Frigjør snaplåsene med en stor flat skruetrækker for å fjerne klippehøydeenheten.

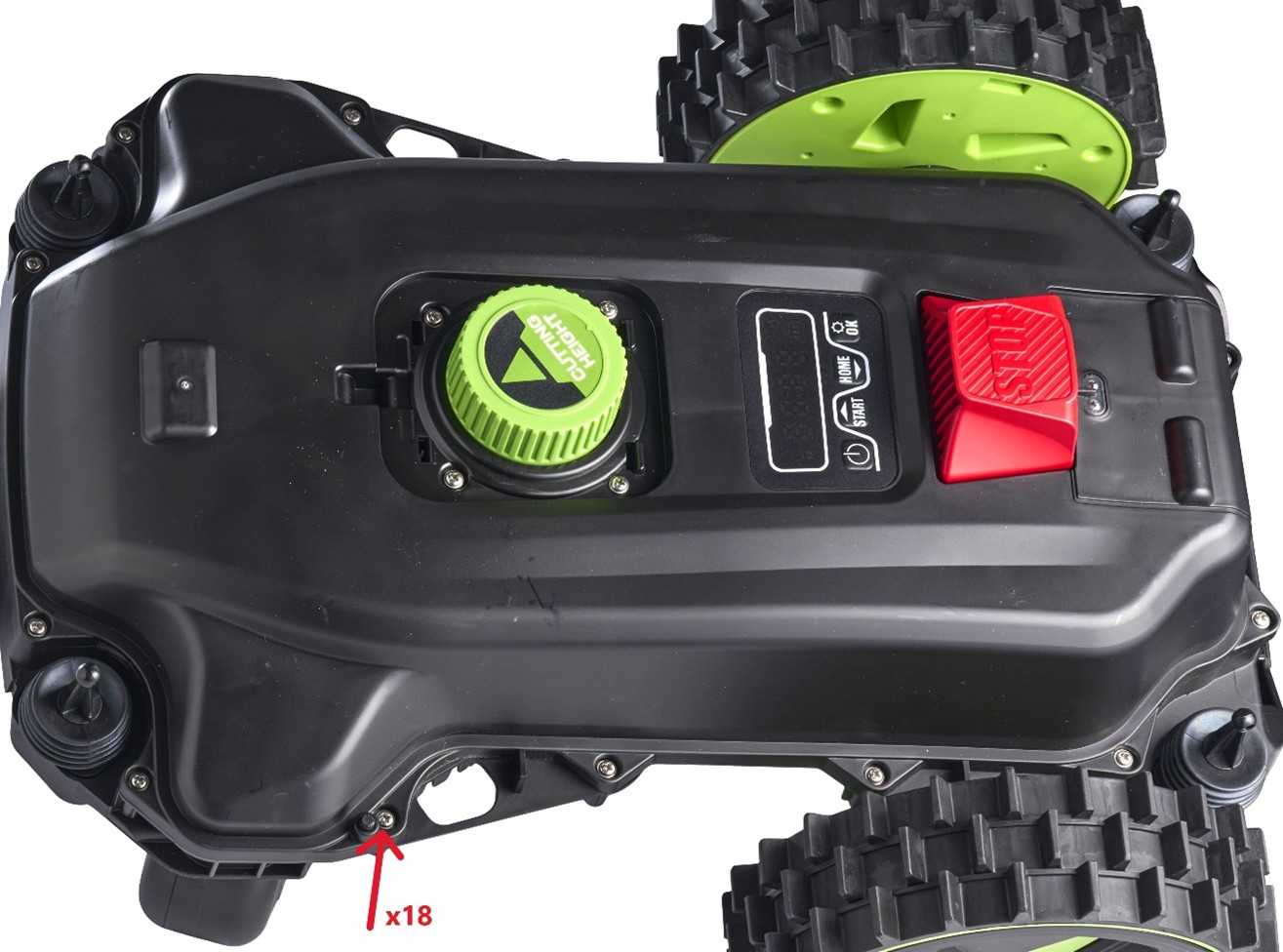

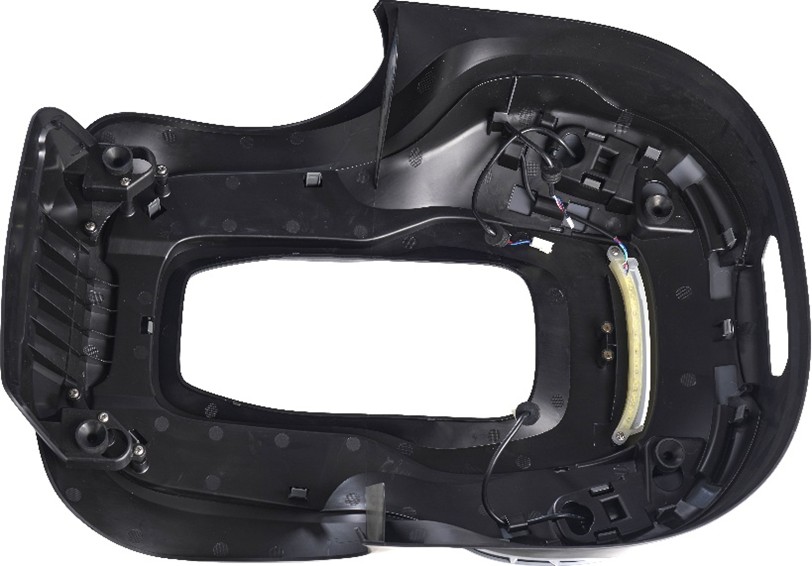

- Topplokket er festet til chassiset med 18 skruer: 4 rundt knappen for klippehøyde og 14 rundt topplokket.

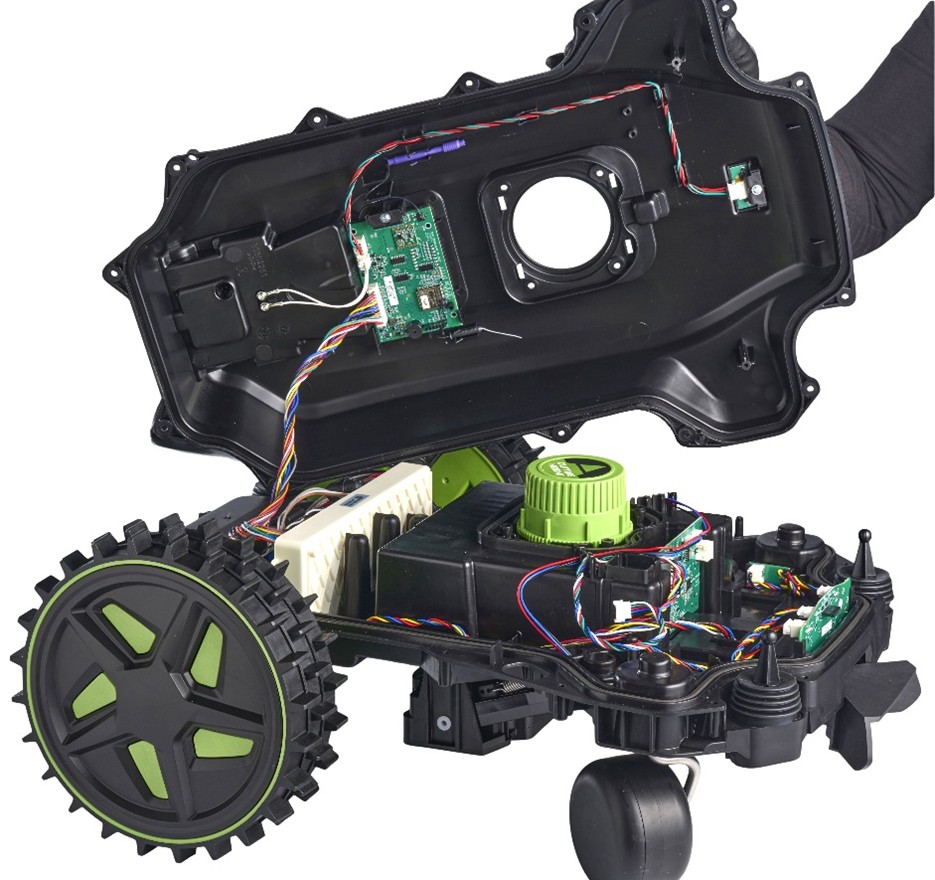

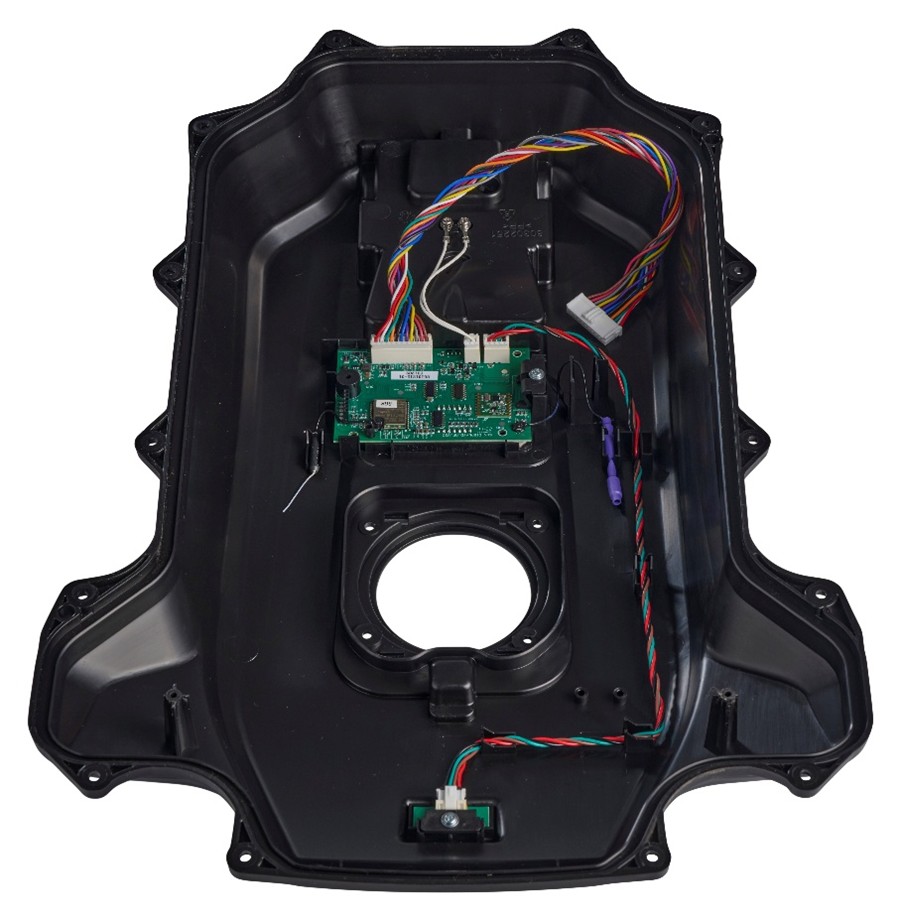

- Etter å ha fjernet skruene, må du skille topplokket fra chassiset. Demontere kabelkontakten for å fjerne lokket helt.
Når du setter sammen gressklipperen igjen, må du sørge for at alle deler sitter riktig. Kontroller at pakningene er uskadde for å sikre vanntetthet. Feil montering kan forkorte gressklipperens levetid på grunn av fuktskader og korrosjon av elektriske komponenter.

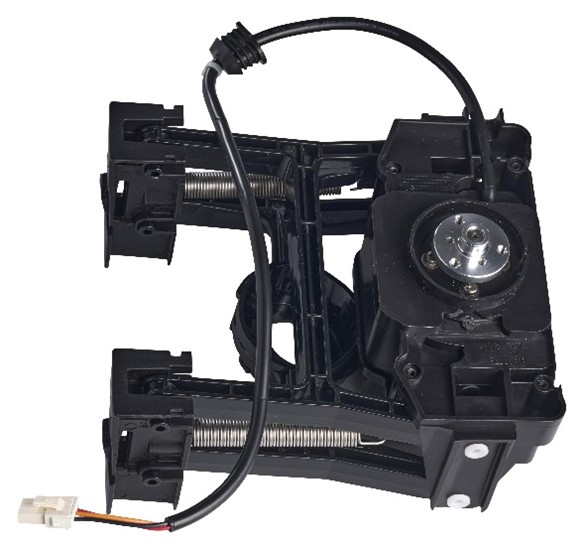

Bytte av klippemotorenhet
Etter å ha åpnet robotgressklipperen og frigjort klippemotorenheten, må denne frakobles fra PCB'en. Bytt med den nye enheten og sett sammen igjen.

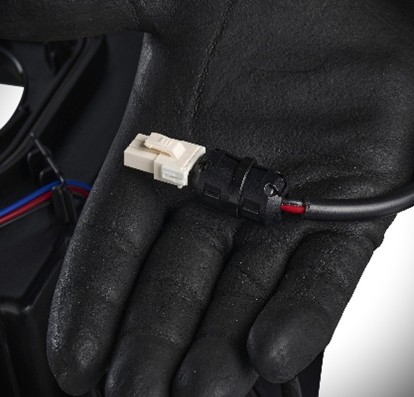

For eldre versjoner av robotgressklippere som har EMC-ringer, vennligst fjern dem og fest dem til kabelen på den nye delen.
Bytte av hjulmotoren

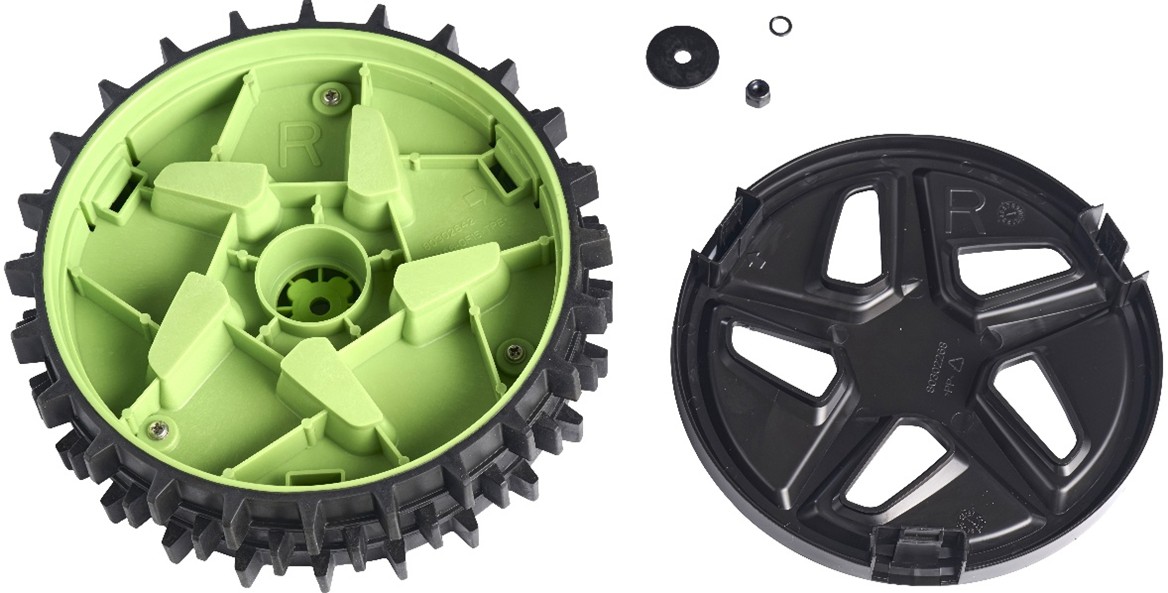

Start med å fjerne bakhjulet (det er et høyre og venstre bakhjul, og de har forskjellige mønstre, merket med L og R - viktig ved bestilling av nye)

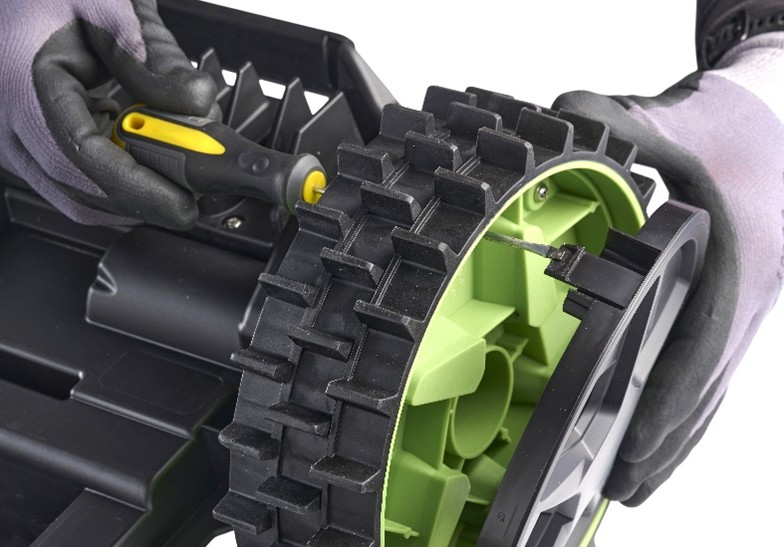

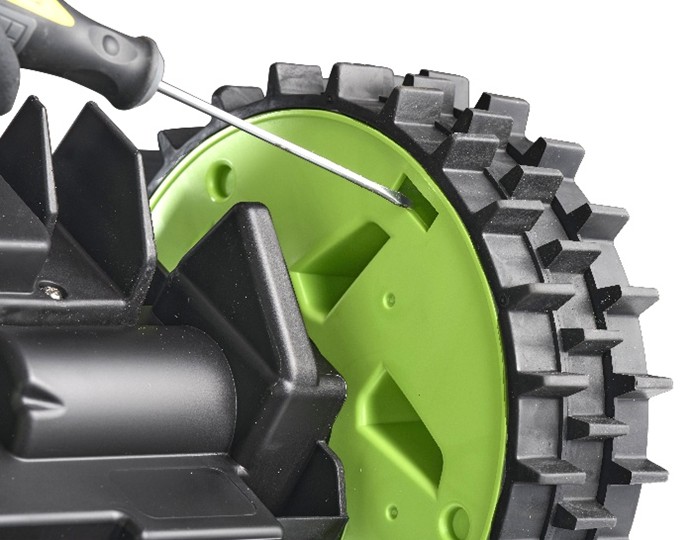

- Fjern hjuldekselet først - løsne snap-in-låsen med en flat skruetrækker

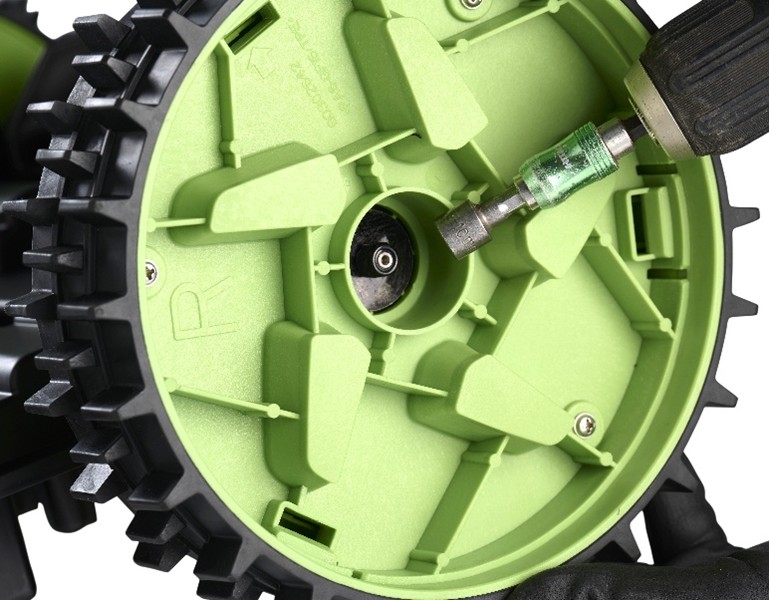

- Fjern mutteren og ta hjulet av akslingen

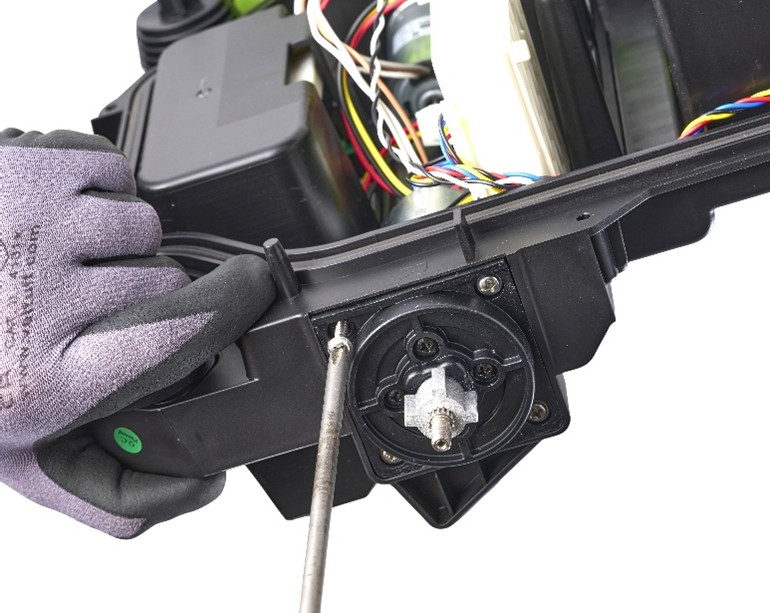

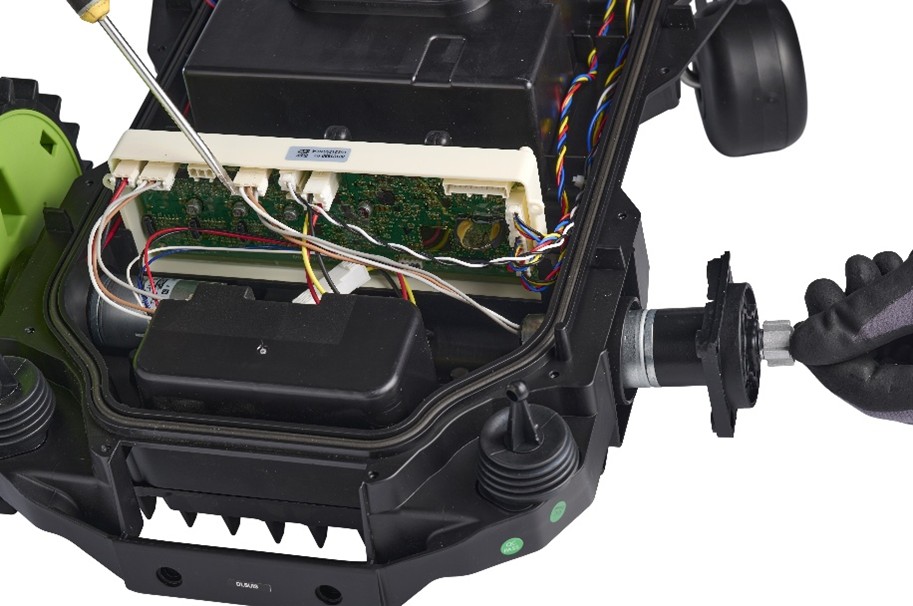

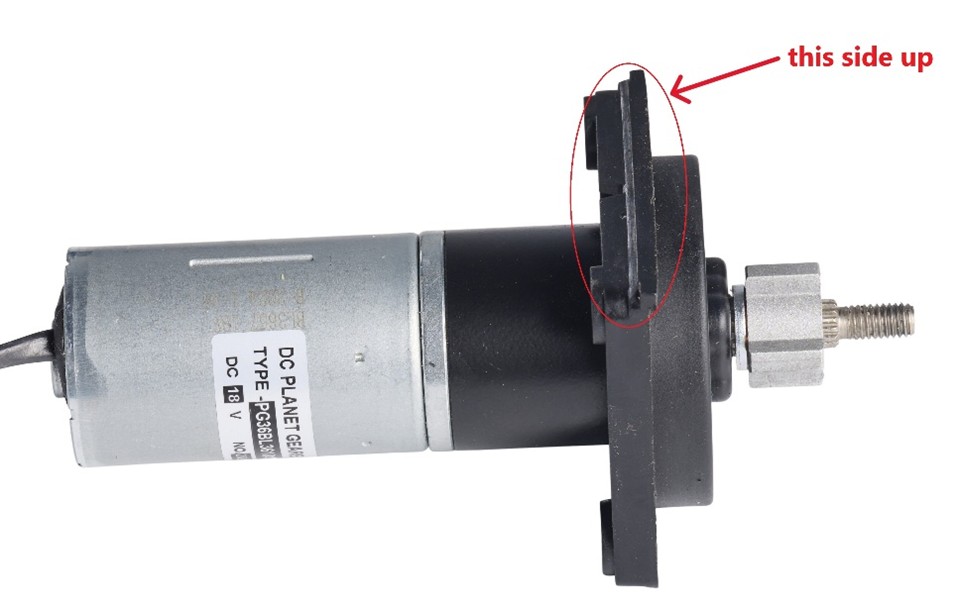

- Fjern de fire skruene som fester hjulmotoren, og frakobl den fra PCB'en. Bytt med den nye enheten og sett sammen igjen (husk å sjekke om pakningen er intakt)

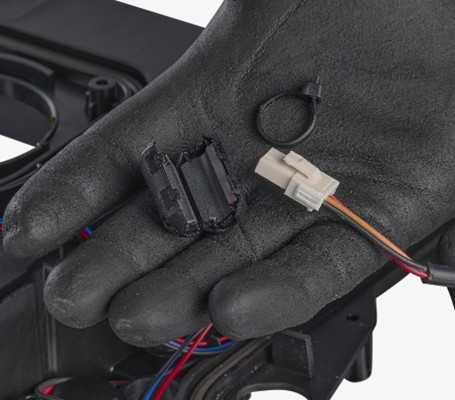

For eldre versjoner av robotgressklippere som har EMC-ringer, vennligst fjern dem og fest dem til kabelen på den nye delen.
