Deze handleiding geeft algemene instructies en erkent dat er variaties kunnen zijn tussen verschillende modellen.
Om elektrische componenten te vervangen, moet de robotgrasmaaier worden geopend en het chassis worden losgemaakt van de bovenkap. Het ontwerp van de grasmaaier zorgt voor eenvoudig werk en volgt een stapsgewijze logica in het proces. Neem de tijd bij het vervangen van onderdelen aan uw grasmaaier voor de eerste keer. Alle onderdelen voor uw robotgrasmaaier vindt u op onze website https://schou.com.
Een paar tips:
- Het fotograferen van elke stap in het proces, inclusief alle betrokken onderdelen, kan helpen bij het terugplaatsen of bij het bestellen van reserveonderdelen.
- Draai de schroeven niet te strak aan. De behuizing van het apparaat is van kunststof en de schroefdraad kan gemakkelijk beschadigen als u te veel kracht of koppel gebruikt met uw elektrisch gereedschap (wij raden een draadloze boormachine/schroevendraaier aan ingesteld op een koppel van 4).
- Wees geduldig bij het losmaken van clips en vergrendelingen en zorg ervoor dat het gereedschap dat u kiest goed past.
- Vervang altijd één onderdeel tegelijk.
Zet de grasmaaier uit
2. Verwijder de bovenkap van de robot.

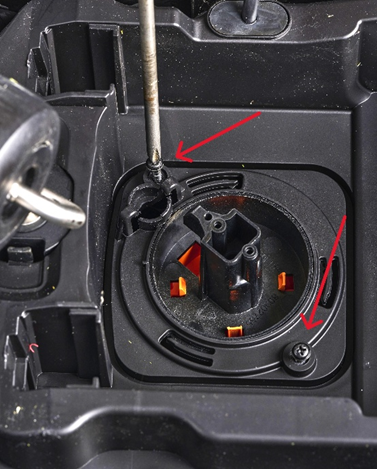

- Plaats de robot op een stabiele ondergrond en verwijder de 2 schroeven zoals op de afbeelding te zien is.

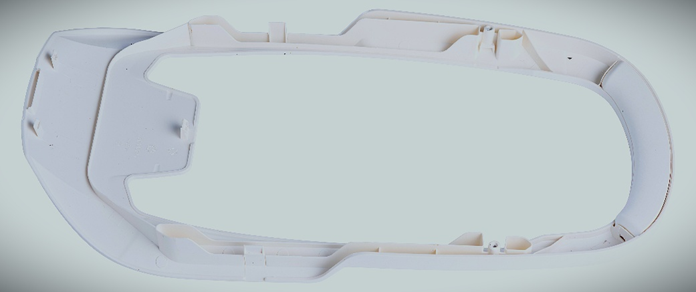

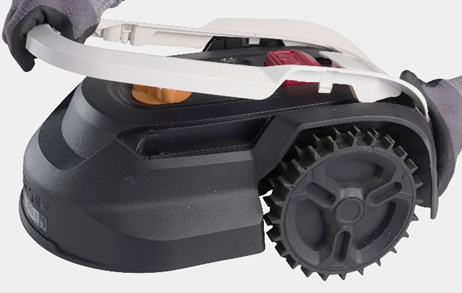

- Til voorzichtig het decoratiemodule van de bovenkap om deze los te maken van de clips.
3. Demontage van de maaiermotor unit.

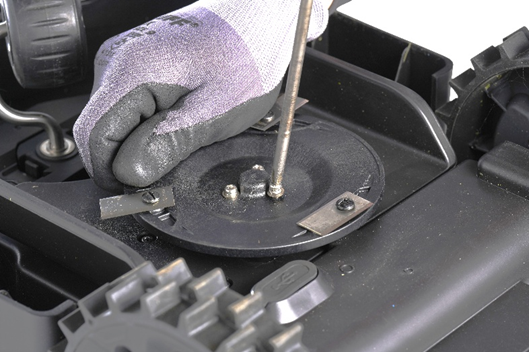

- Demonteer de maaischijf en beschermkappen

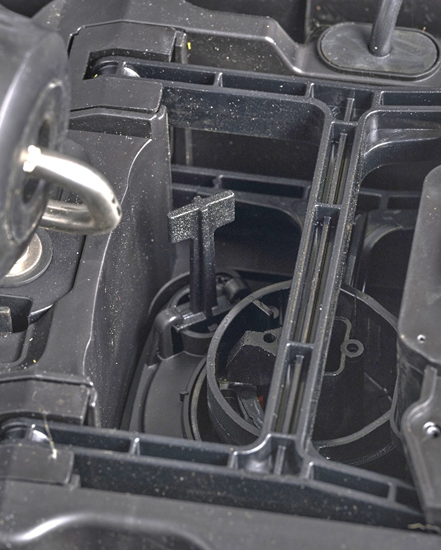

- Draai de hoogte-instelknop-stopblok ongeveer 30 graden tegen de klok in en til deze op. Dit maakt het mogelijk om de maaihoogte van 55 mm te overschrijden en de zweefmechaniek los te koppelen van de maai-eenheid.

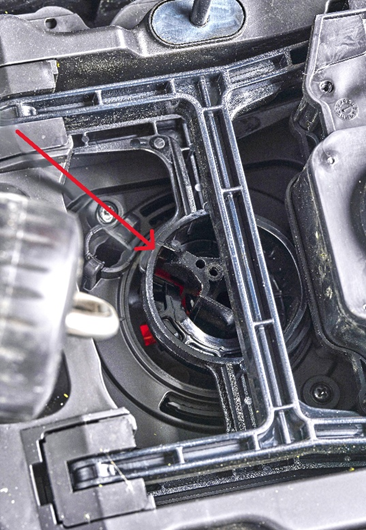

- Draai de hoogte-instelknop maximaal totdat het blok de positie op de afbeelding bereikt.

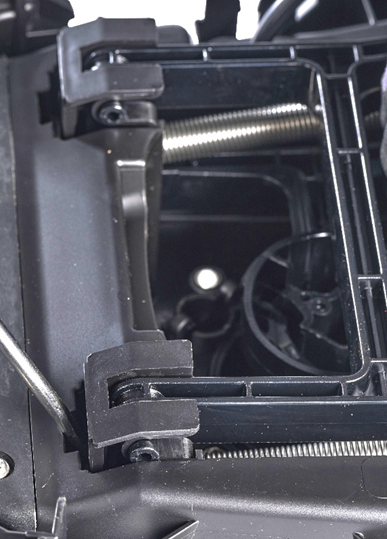

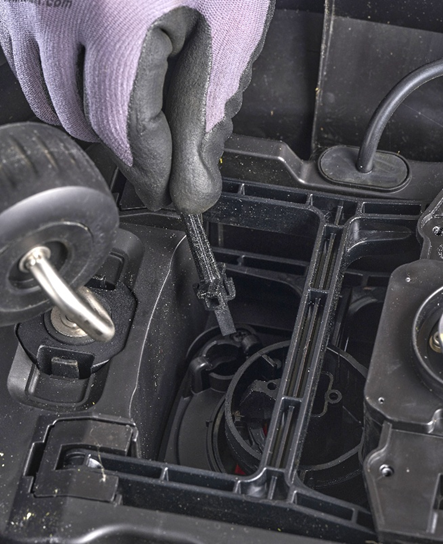

Gebruik een platte schroevendraaier om de clip los te maken en de maaihoogte-eenheid te demonteren.

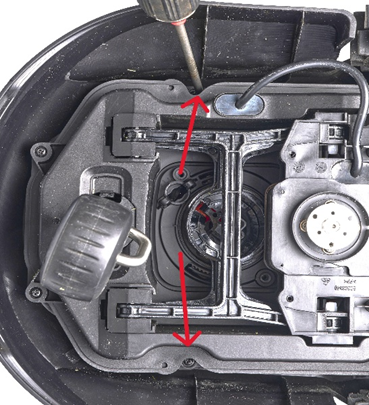

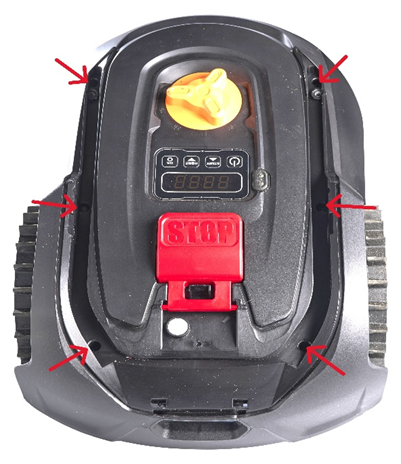

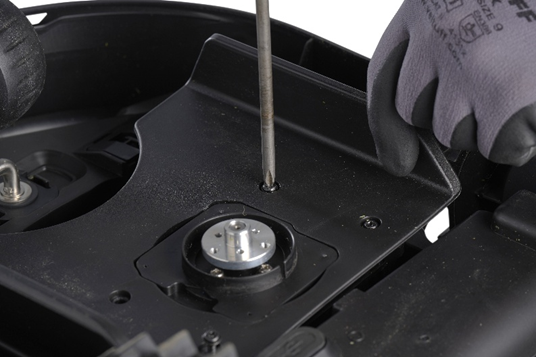

De bovenkap is bevestigd aan het chassis met twee schroeven aan de onderzijde en zes schroeven aan de bovenzijde. Begin met het verwijderen van de twee schroeven aan de onderzijde.

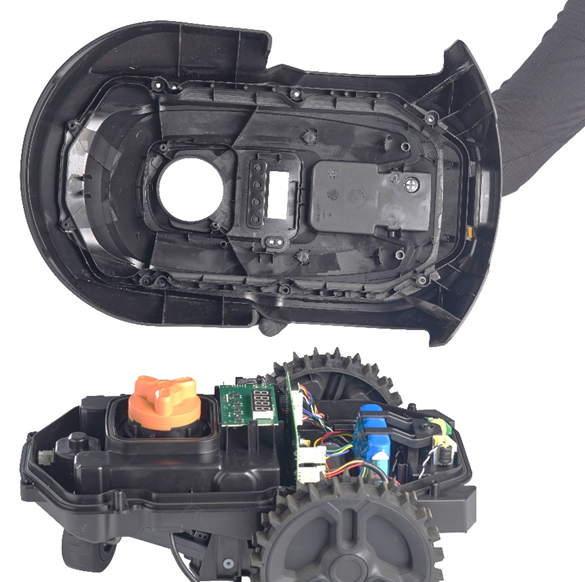

- Na het verwijderen van de schroeven, scheid de bovenkap van het chassis.
Bij het opnieuw monteren van de grasmaaier moeten alle onderdelen correct en strak passen. Controleer of de afdichtingen onbeschadigd zijn om waterdichtheid te garanderen. Verkeerde montage kan de levensduur van de grasmaaier verkorten door vochtproblemen en oxidatie van elektrische componenten.

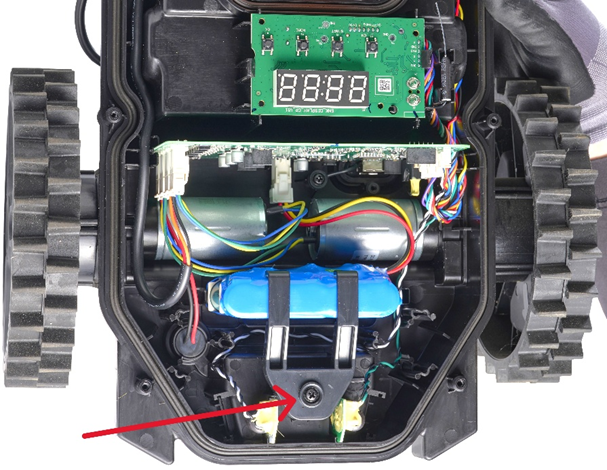

Vervanging van de batterij
- Om de batterij te vervangen, verwijdert u de schroef van de batterijhouder om de batterij los te maken. Vervang deze door de nieuwe batterij en monteer opnieuw.
