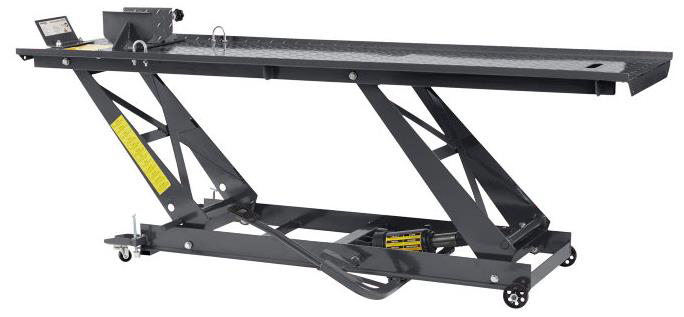

Handleiding voor het demonteren/monteren van de oliecilinder op de motorcylift.

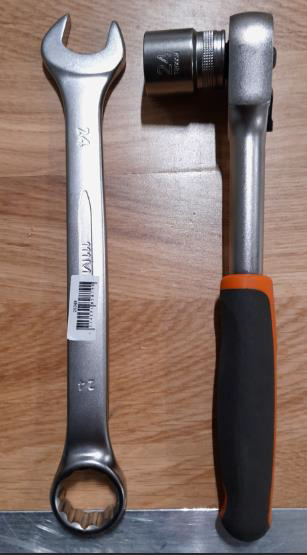

Gereedschap dat nodig is om de vervanging uit te voeren.
24” steeksleutel/open sleutel voor de grote moer/bout aan de onderkant van de cilinder.
24” dop voor de grote moer/bout aan de onderkant van de cilinder.
13” dop voor de kleine bout aan de bovenkant van de cilinder.

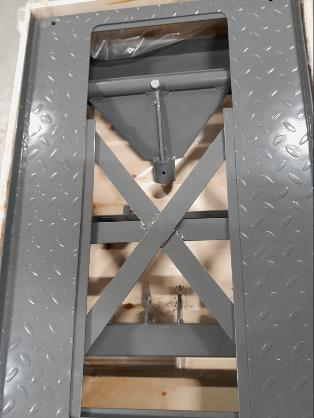

1. Verwijder het deurtje met handvatgat dat los bovenop de motorcylift ligt. Zo kunt u de meeste onderdelen vanaf hier demonteren.

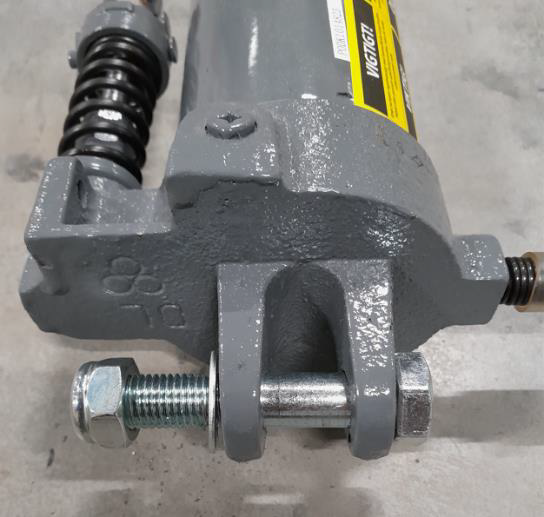

2. Begin met het losdraaien van de grote moer van de grote bout die aan de onderkant van de oliecilinder zit.
Gebruik een 24” steeksleutel/open sleutel en houd tegen met een 24” dop.
U kunt de bout nog niet verwijderen, want deze zit onder spanning!

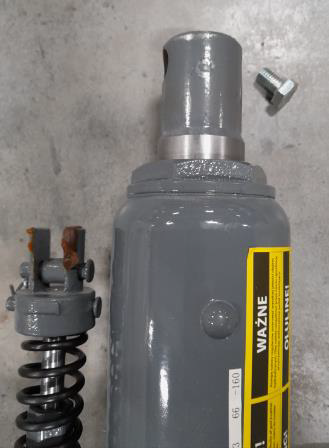

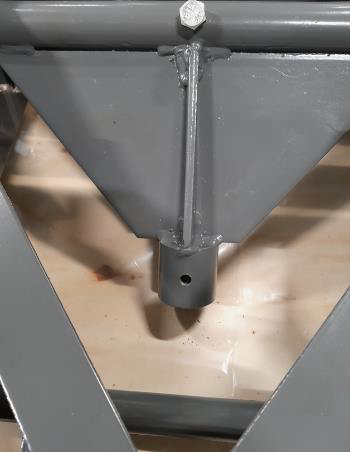

3. Draai de kleine bout los en verwijder deze die aan de bovenkant van de oliecilinder zit. Gebruik een 13” dop.

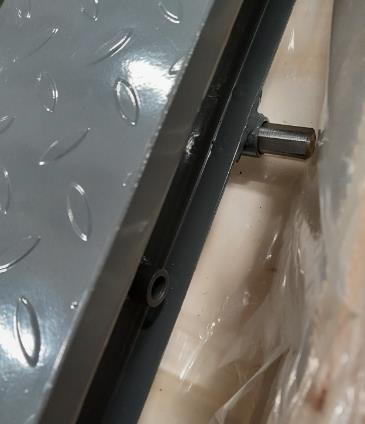

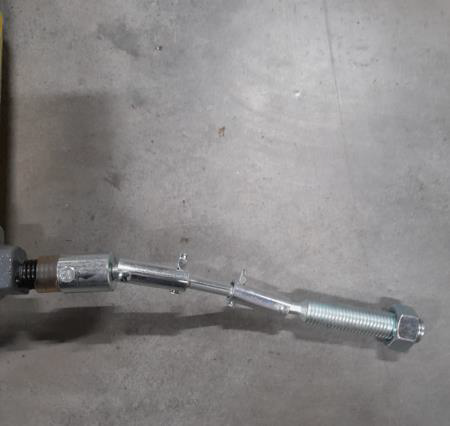

4. Draai de grote moer los en verwijder deze die aan de buitenkant van de motorcylift zit.
Deze zit op de lange schroefdraad. De schroefdraad is nu vrij om later uit het gat getrokken te worden.
5. Nu zit alles los. Til de motorcylift nu omhoog in staande positie.
Let op! 2 personen hiervoor, omdat de lift kan inklappen wanneer de oliecilinder wordt verwijderd!

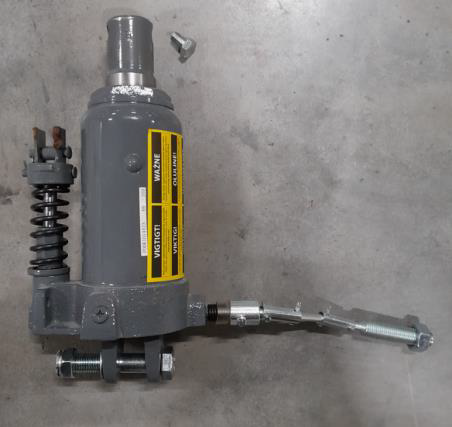

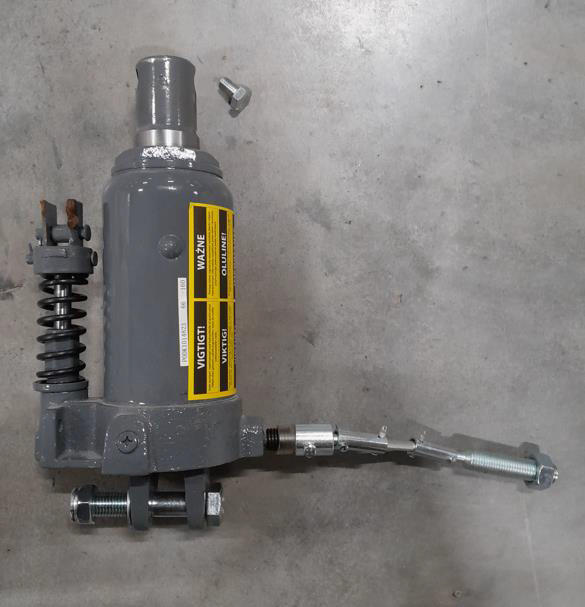

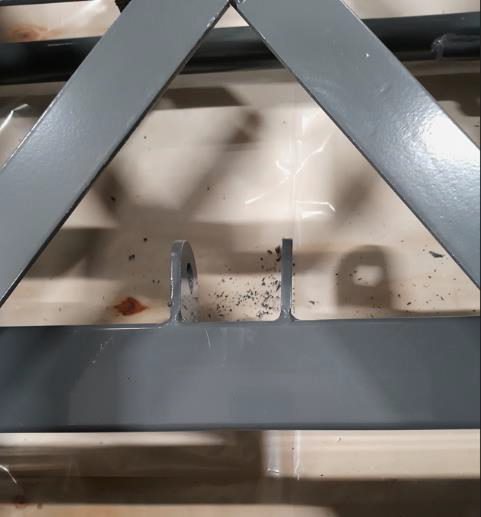

6. Nu kan de grote bout van punt 3 worden verwijderd en kan de oliecilinder worden gedemonteerd.
7. De nieuwe oliecilinder kan nu worden gemonteerd in de omgekeerde volgorde van de oude cilinder.
Vergeet niet na te kijken, aan te spannen en olie bij te vullen op de oliecilinder volgens de voorschriften in de handleiding!
