INSTALLATIE EN PLAATSING VAN HET LAADSTATION

Plaatsing van het laadstation:

• Zorg ervoor dat er een 230V stroompunt in de buurt is. Eventueel kan een verlengsnoer naar de gewenste positie worden gelegd.
• Het vlakke ingangsgedeelte van het laadstation moet naar rechts wijzen.

Het laadstation kan op twee manieren worden geplaatst:

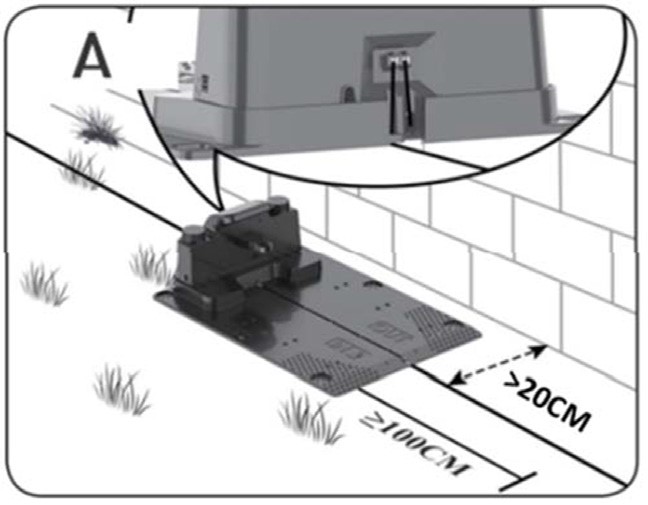

1. Langs een van de zijden (A)

1. In een hoek (B)

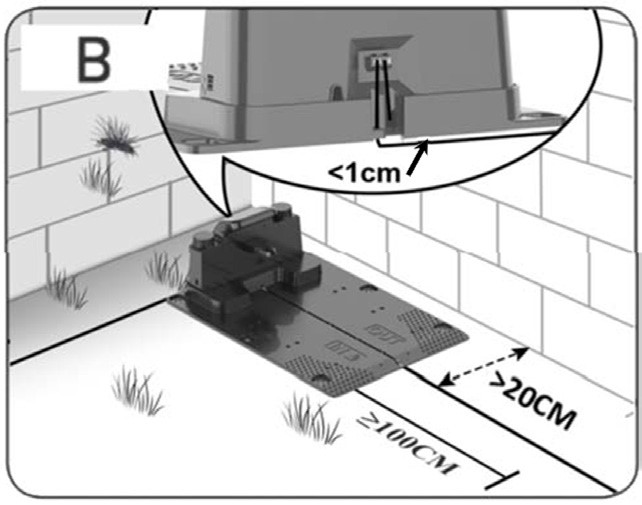

Als het laadstation in een hoek (B) wordt geplaatst:

• Zorg ervoor dat de begrenzingskabel achter het laadstation kan lopen, zo dicht mogelijk bij de achterplaat (<1 cm) en in de stekker, zoals getoond in de illustratie (B).
• Er zal een klein gebied achter het laadstation zijn dat niet gemaaid kan worden. Dit gebied kan eventueel worden bedekt met tegels of stenen in plaats van gras.
• Het wordt aanbevolen om indien mogelijk 1-2 meter extra kabel over te houden. Zie de sectie “Begrenzingskabel aansluiten”.

Het laadstation moet worden geplaatst:

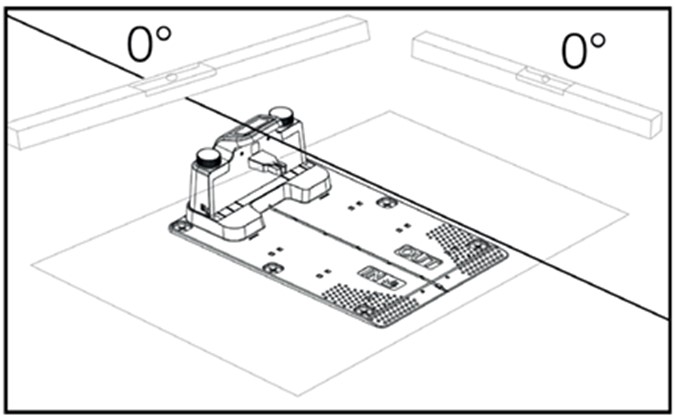

• Op een volledig vlakke ondergrond.
• Met een volledig rechte strook van minimaal 1 meter voor het laadstation om te zorgen dat de robotgrasmaaier de juiste aanloop naar het laadstation krijgt. Dit is belangrijk om te respecteren.

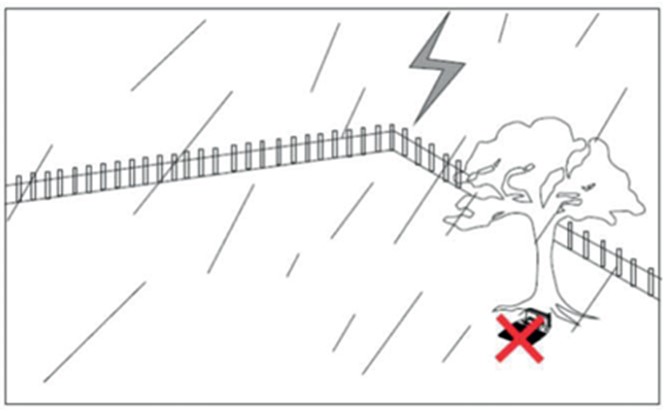

Bliksembeveiliging:

• Om de robotgrasmaaier te beschermen tegen blikseminslag wordt het afgeraden het laadstation onder of in de buurt van een hoge boom te plaatsen.
• Leg ook geen verlengsnoer naar het laadstation rond hoge bomen.
• Het wordt aanbevolen dat de robotgrasmaaier niet werkt tijdens onweer om schade aan elektronische componenten door blikseminslag te voorkomen.
• Bij onweer wordt aanbevolen de stroom van het laadstation af te halen en, indien mogelijk, de begrenzingskabel los te koppelen.

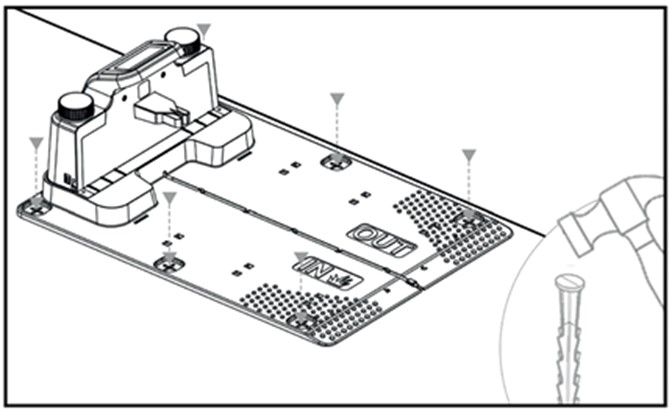

Bevestiging van het laadstation:

• Bevestig het laadstation met de 6 meegeleverde schroeven/pluggen.
• Zorg ervoor dat het gebied “OUT” naar de rand van het gazon wijst.
• Wanneer de juiste plaats is gevonden en het laadstation is opgesteld, mag de stroom NOG NIET worden aangesloten. Eerst moet de begrenzingskabel worden gelegd en aangesloten op het laadstation. Daarna kan de stroom worden aangesloten.
