Vervanging van onderdelen op de robotmaaier
Deze handleiding geeft algemene instructies en erkent dat er variaties kunnen zijn tussen verschillende modellen.
Om elektrische onderdelen te vervangen, moet de robotmaaier worden geopend en het chassis worden losgemaakt van de bovenkap. Het ontwerp van de maaier zorgt voor eenvoudig werk en volgt een stap-voor-stap logica in het proces. Neem de tijd wanneer u voor het eerst onderdelen van uw maaier vervangt. Alle onderdelen voor uw robotmaaier vindt u op onze website https://schou.com.
Een paar tips:
- Het fotograferen van elke stap in het proces, inclusief alle betrokken onderdelen, kan helpen bij het terugplaatsen of bij het bestellen van reserveonderdelen.
- Draai de schroeven niet te strak aan. De onderdelen van het apparaat zijn van plastic gemaakt en de schroefdraad kan gemakkelijk beschadigen als u te veel kracht of koppel gebruikt met uw elektrisch gereedschap.
- (we raden een schroefmachine/schroevendraaier aan ingesteld op een koppel van 4).
- Wees geduldig bij het losmaken van vergrendelingen en clips en zorg ervoor dat het gereedschap dat u kiest goed past.
- Vervang altijd één onderdeel tegelijk.
Tijdens het werken aan de machine wordt het aanbevolen handschoenen en een veiligheidsbril te dragen.
Instructies voor het openen van de maaier

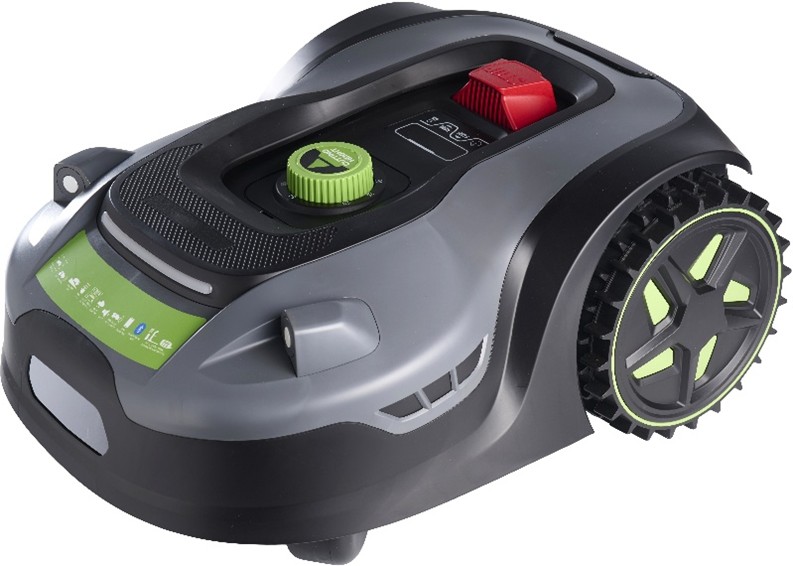

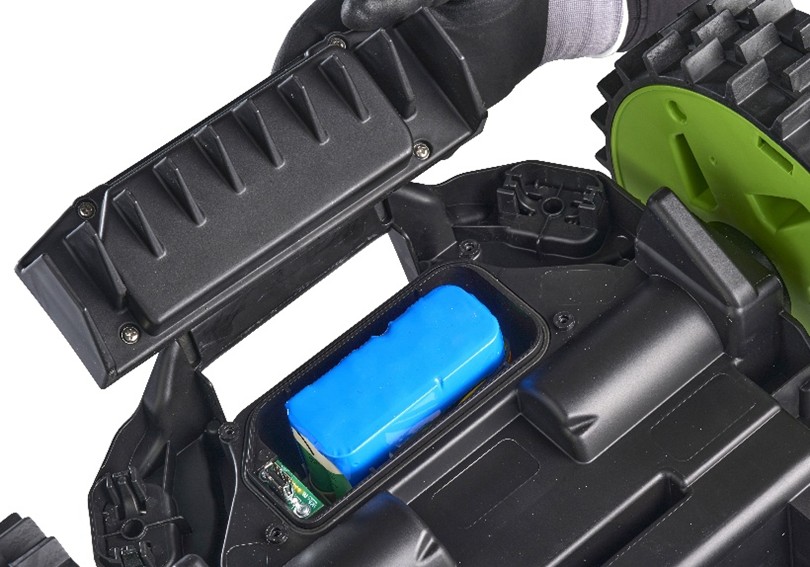

- Schakel de maaier uit en koppel de batterij los (zie de handleiding voor details over het vervangen).
2. Verwijder de buitenkant van de robot.
- Plaats de robot op een stevige ondergrond en draai hem ondersteboven om toegang te krijgen tot de kabelverbindingen van de ultrasone sensor en de lichtbronafdekking.

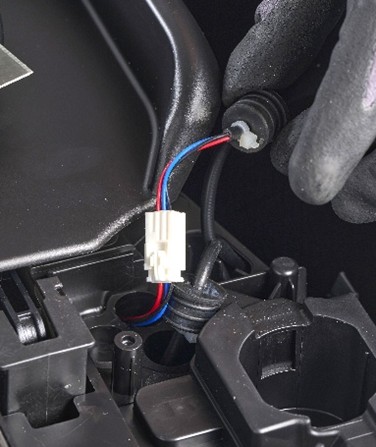

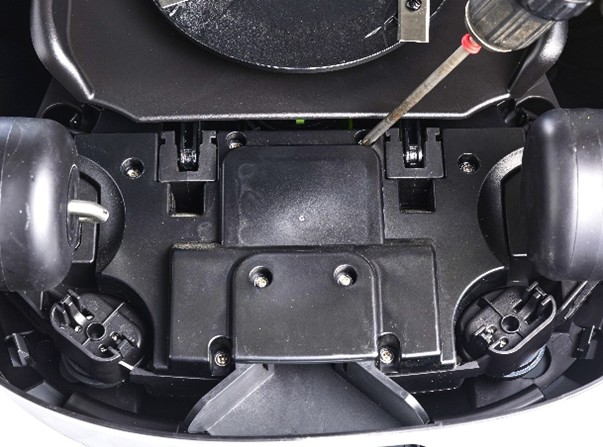

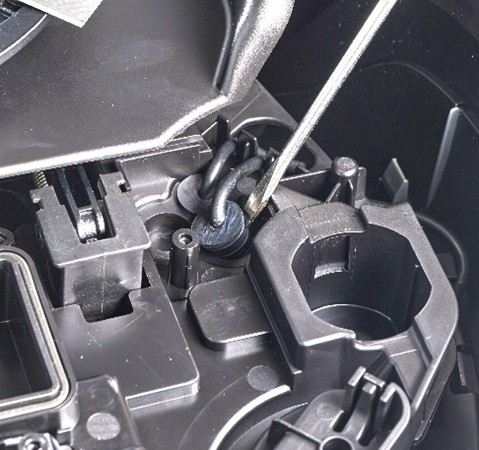

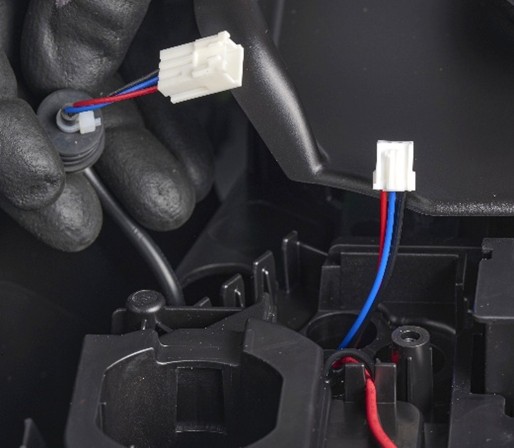

- Verwijder de afdekplaat (8 schroeven) om toegang te krijgen tot de kabelverbindingen, maak ze los zoals op de foto’s en trek ze eruit.
- Houd de maaier met één hand dicht bij de maaierhoogte. Til met de andere hand het zwevende deksel op, zowel aan de voorkant als aan de achterkant, totdat het uit zijn rubberen houders klikt.

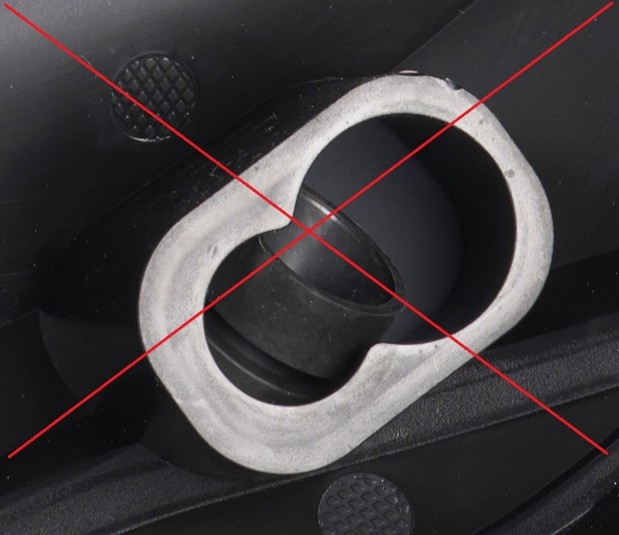

- Zorg ervoor dat de rubberen doppen op hun plaats zitten voordat u de maaierkap weer monteert.
3. Demontage van de maaimotorunit

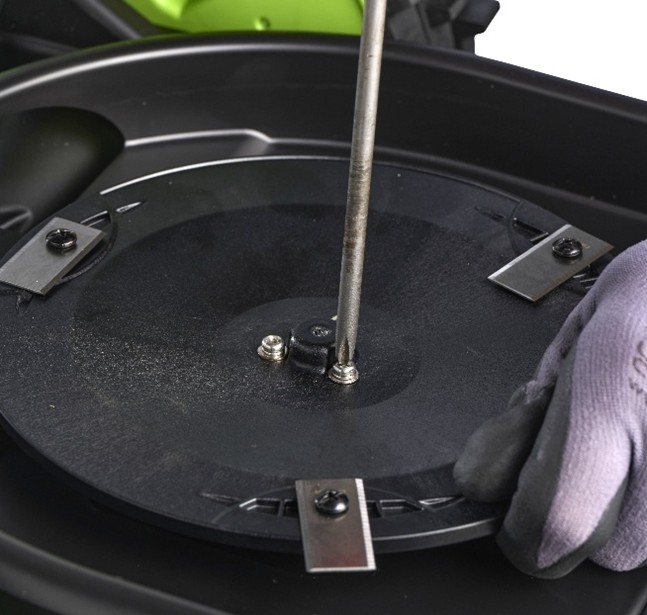

- Demonteer de maaischijf en de beschermkap

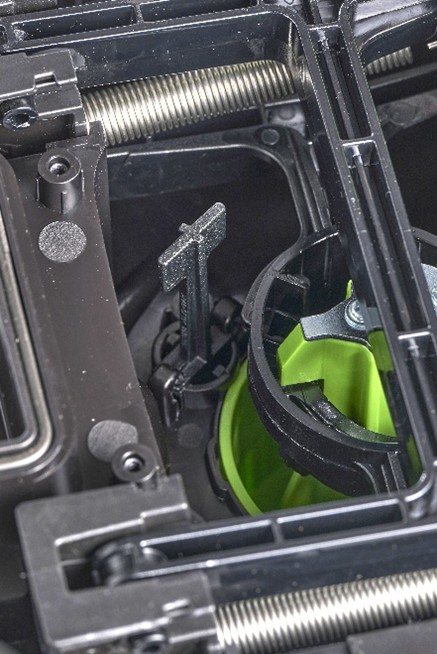

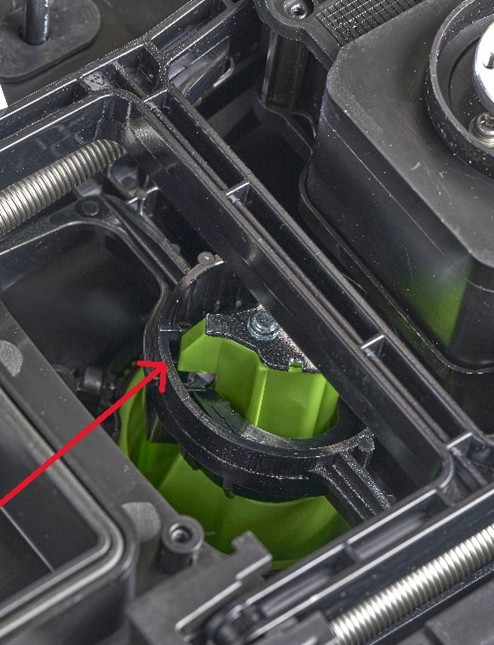

- Draai de hoogtevergrendeling tegen de klok in en til deze op. Dit maakt het mogelijk de maaihoogte van 60 mm te overschrijden en de zweefmechaniek los te koppelen van de maaieenheid.
- Draai de hoogteverstelknop boven op het apparaat naar maximaal, totdat het blok de positie op de foto bereikt.

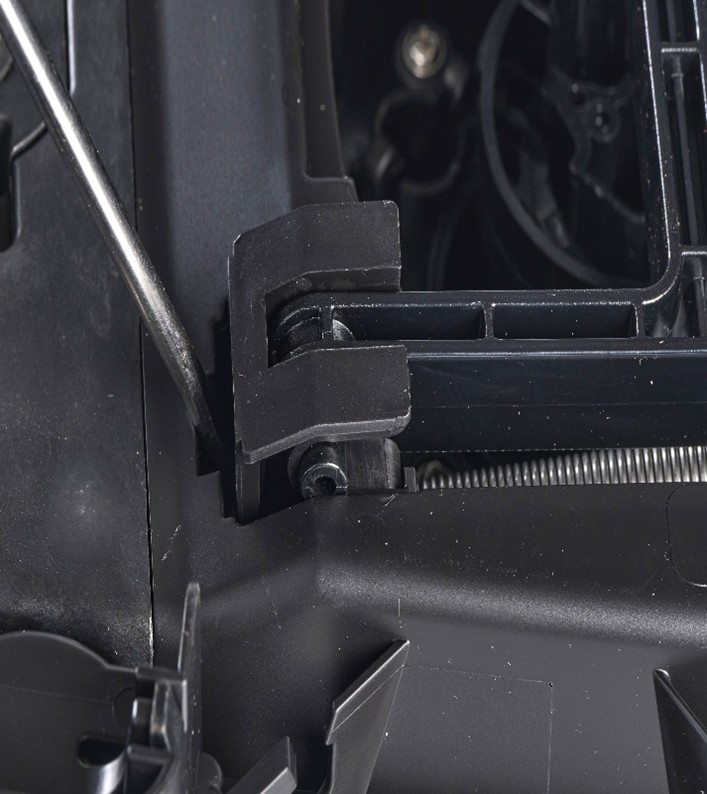

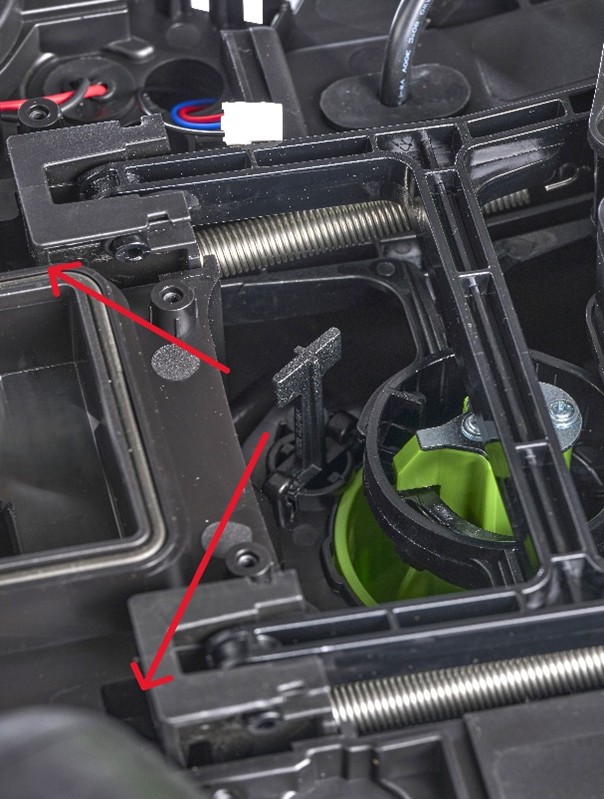

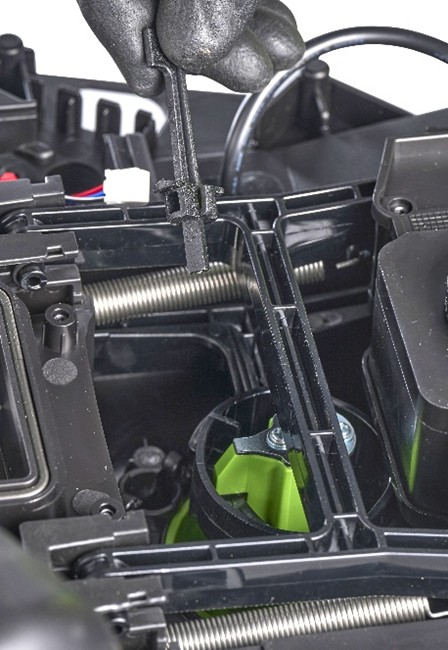

- Maak de vergrendelingen los met een grote platte schroevendraaier om de maaihoogte-eenheid te verwijderen.

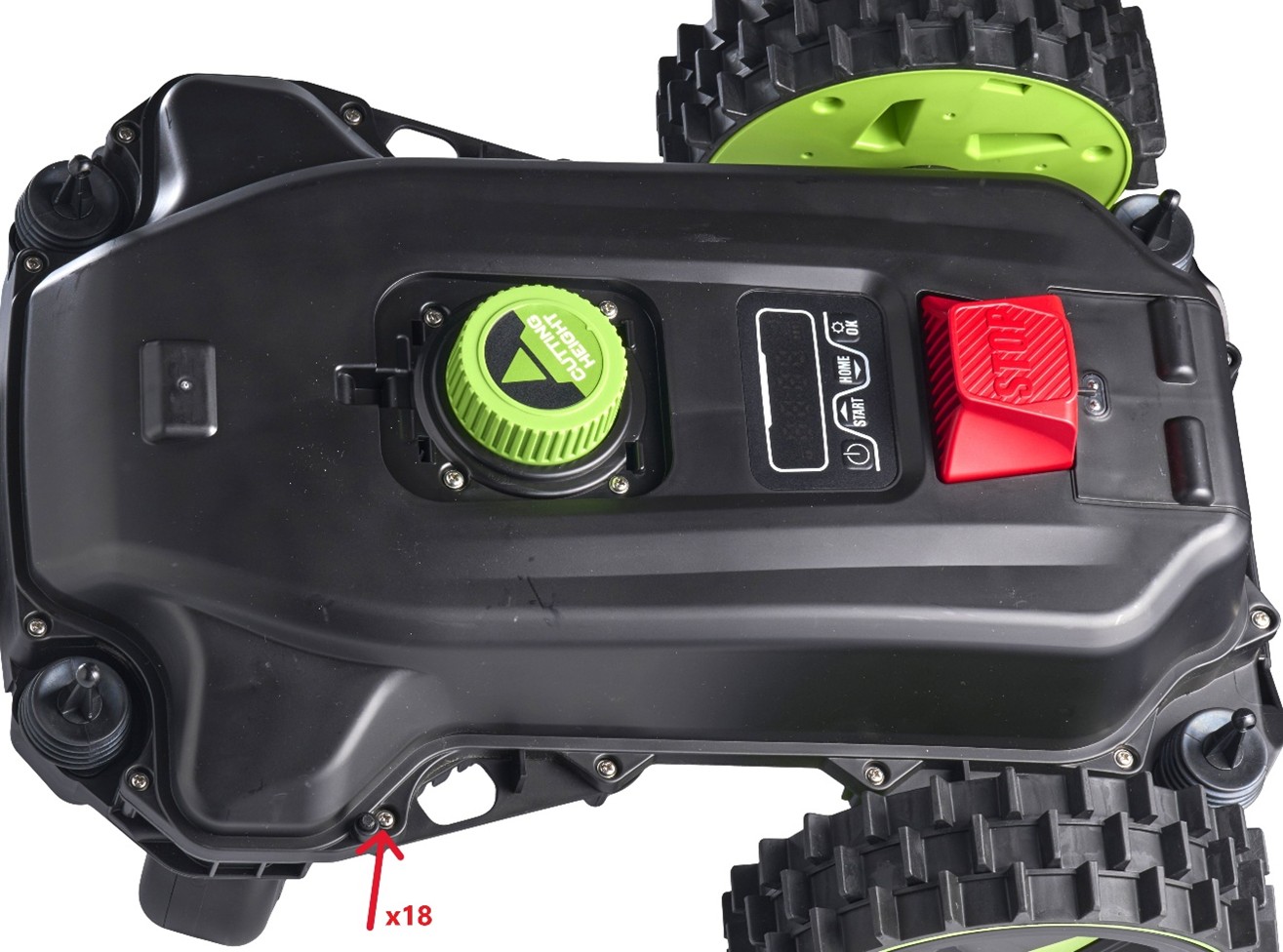

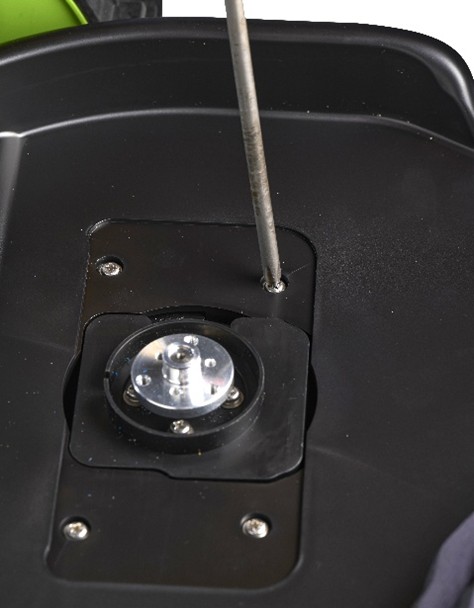

- De bovenkap is bevestigd aan het chassis met 18 schroeven: 4 rond de knop voor maaihoogte en 14 rond de bovenkap.

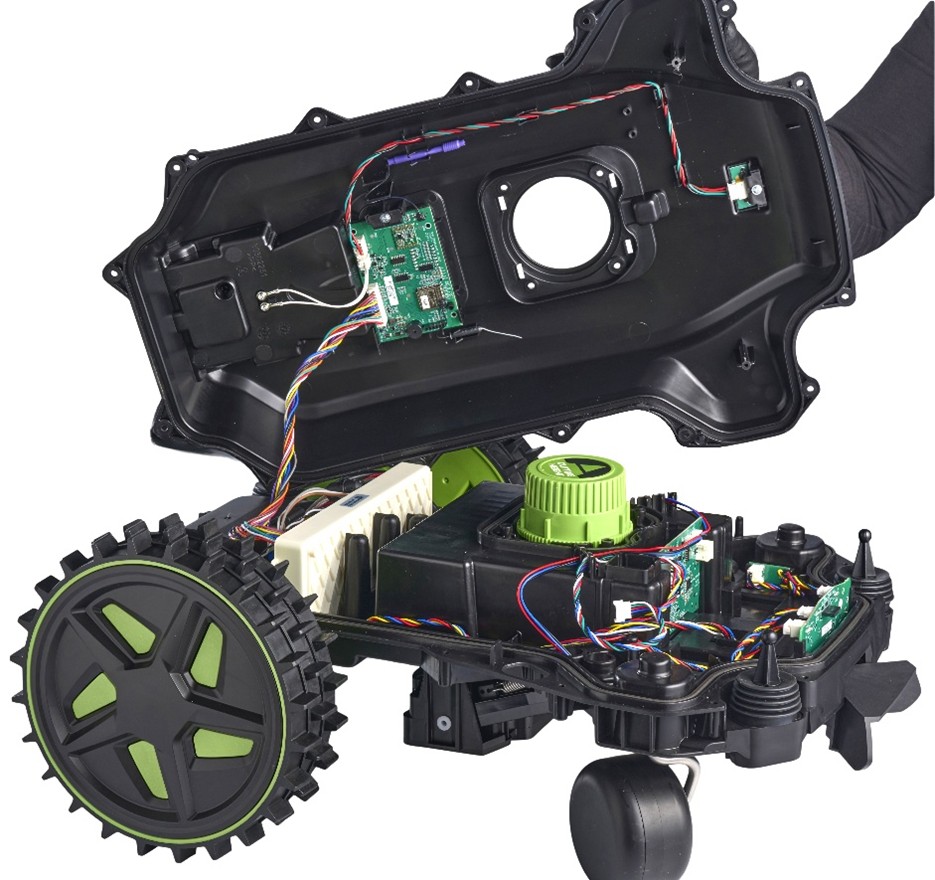

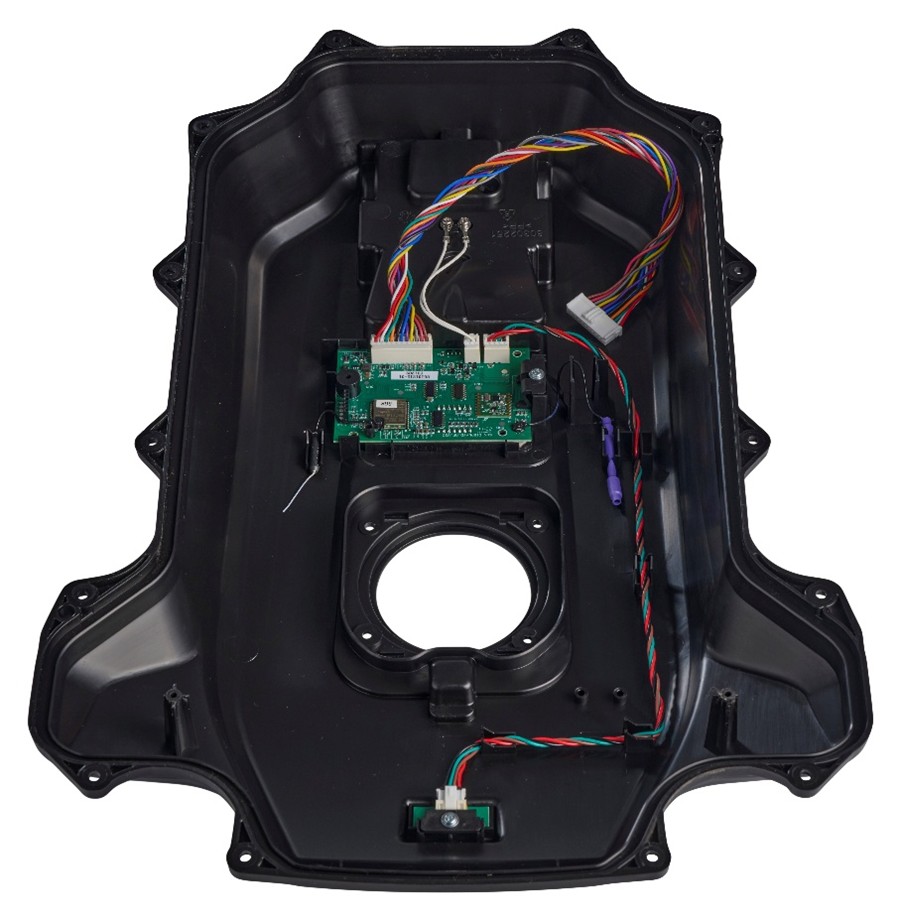

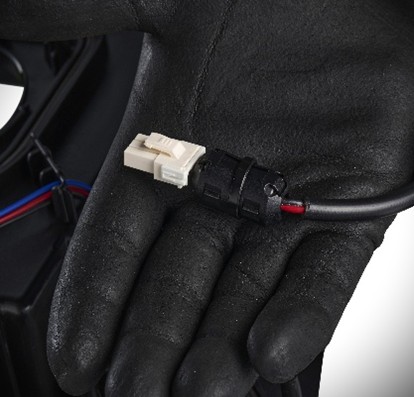

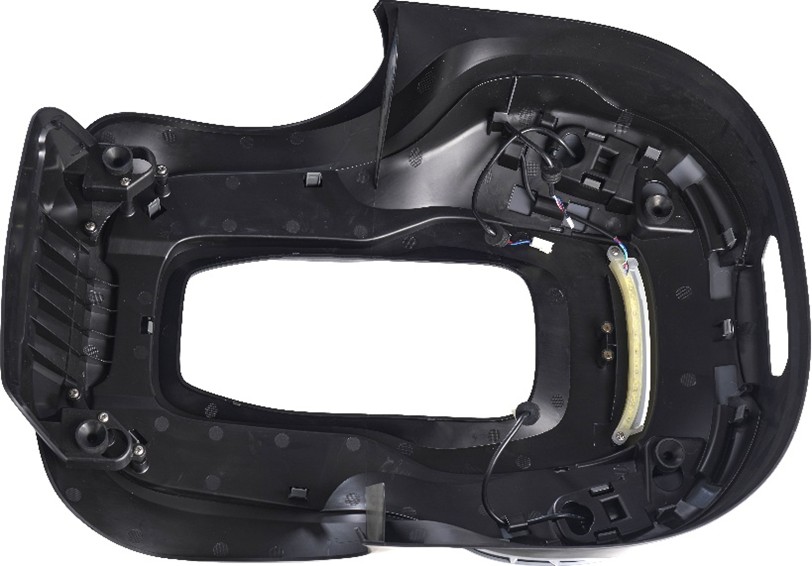

- Na het verwijderen van de schroeven, scheid de bovenkap van het chassis. Koppel de kabelconnector los om het deksel volledig te verwijderen.
Wanneer u de maaier weer assembleert, zorg er dan voor dat alle onderdelen correct zitten. Controleer of de afdichtingen onbeschadigd zijn om waterdichtheid te garanderen. Verkeerde montage kan de levensduur van de maaier verkorten door vochtproblemen en corrosie van elektrische componenten.

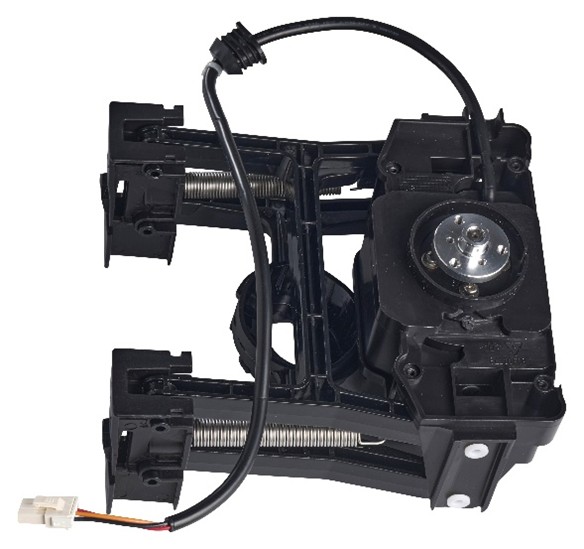

Vervanging van de maaimotorunit
Na het openen van de robotmaaier en het losmaken van de maaimotorunit, moet deze worden losgekoppeld van de printplaat (PCB). Vervang door de nieuwe unit en monteer opnieuw.

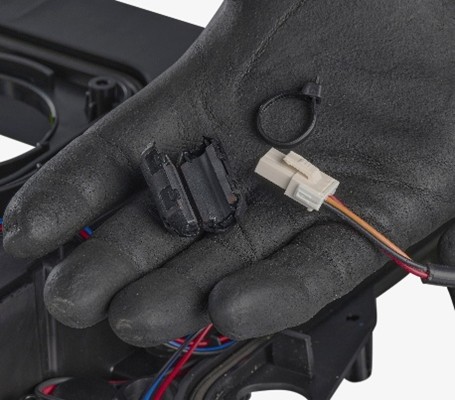

Voor oudere versies van de robotmaaier die EMC-ringen hebben, verwijder deze dan en bevestig ze aan de kabel van het nieuwe onderdeel.
Vervanging van de wielmotor

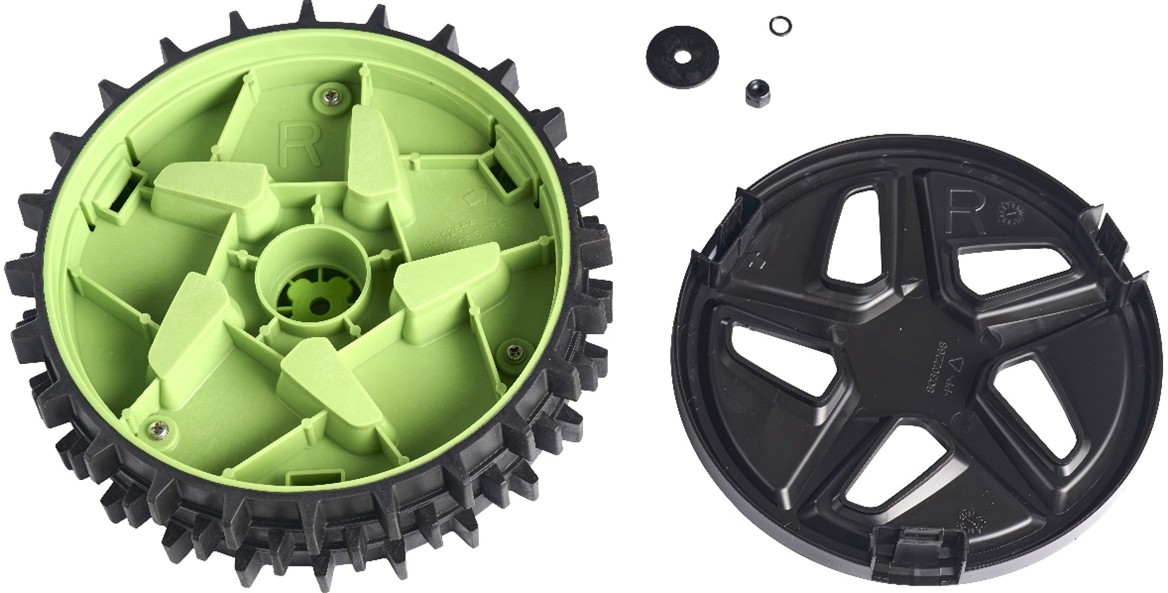

Begin met het verwijderen van het achterwiel (er is een rechts en links achterwiel, en ze hebben verschillende patronen, gemarkeerd met L en R - belangrijk bij het bestellen van nieuwe)

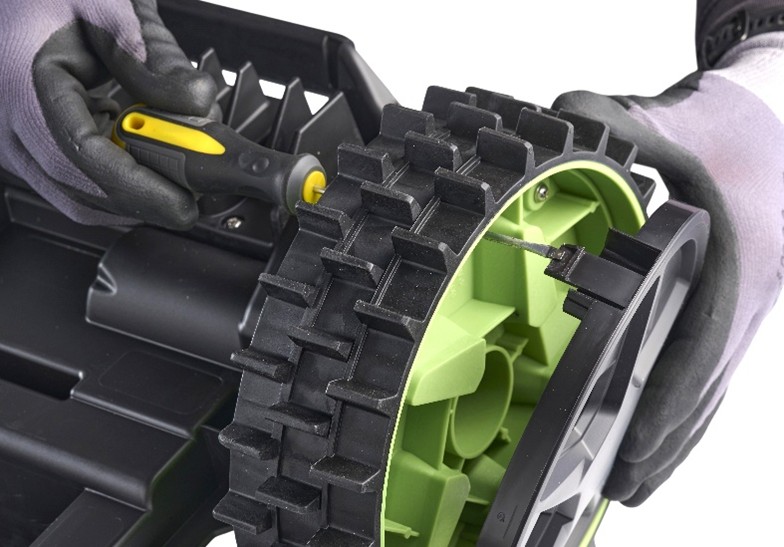

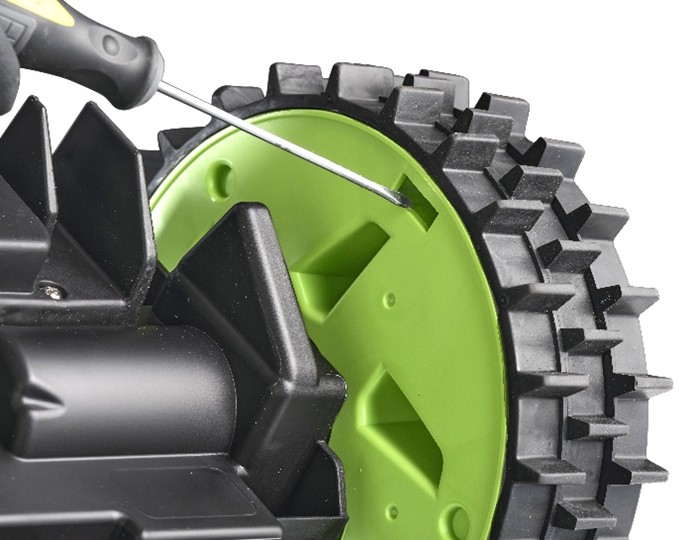

- Verwijder eerst de wieldop - maak de snap-in vergrendeling los met een platte schroevendraaier

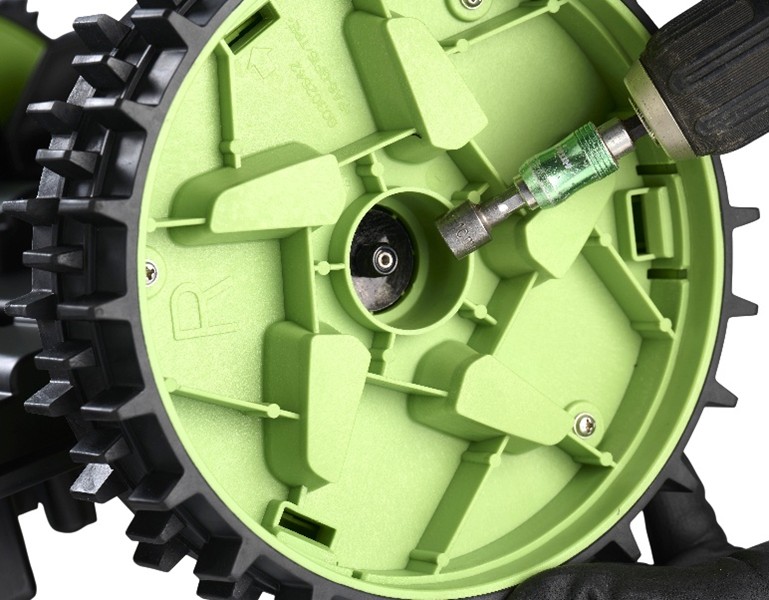

- Verwijder de moer en haal het wiel van de as

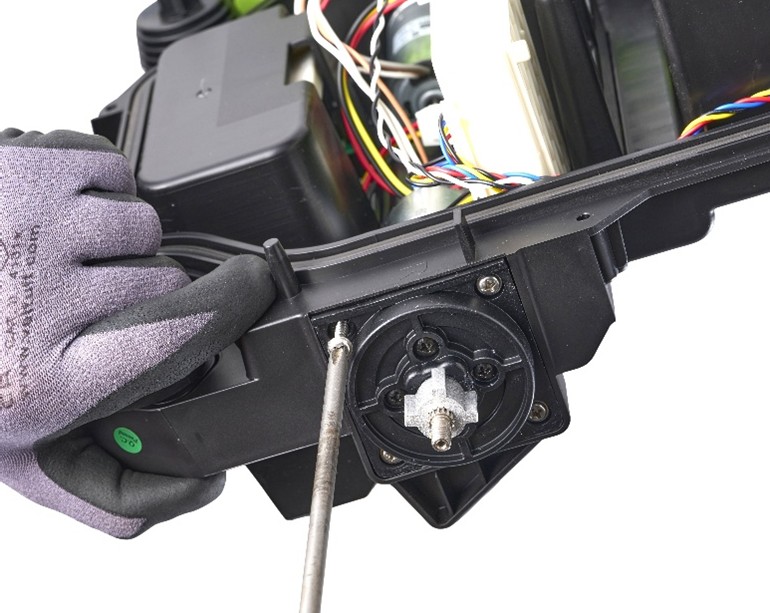

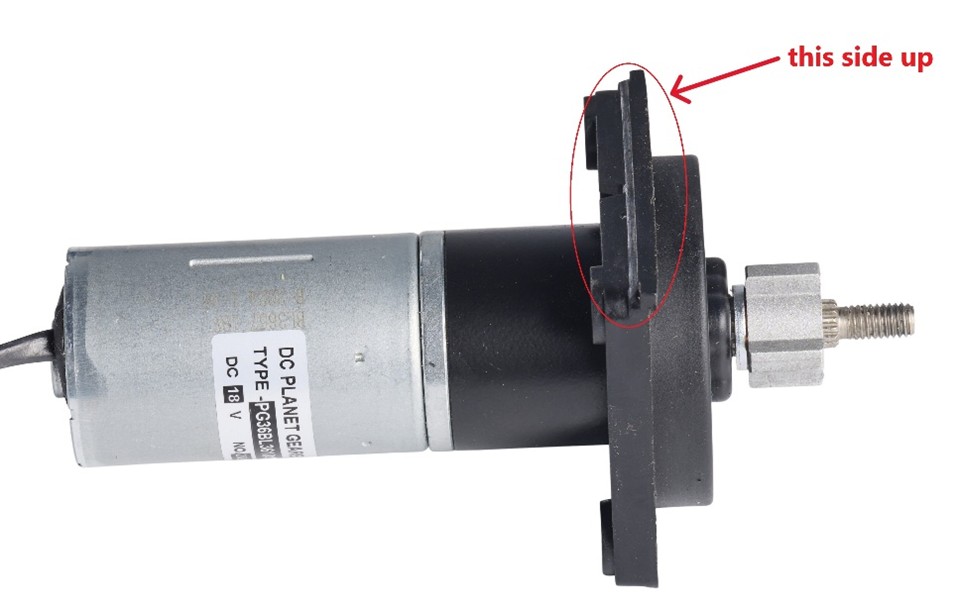

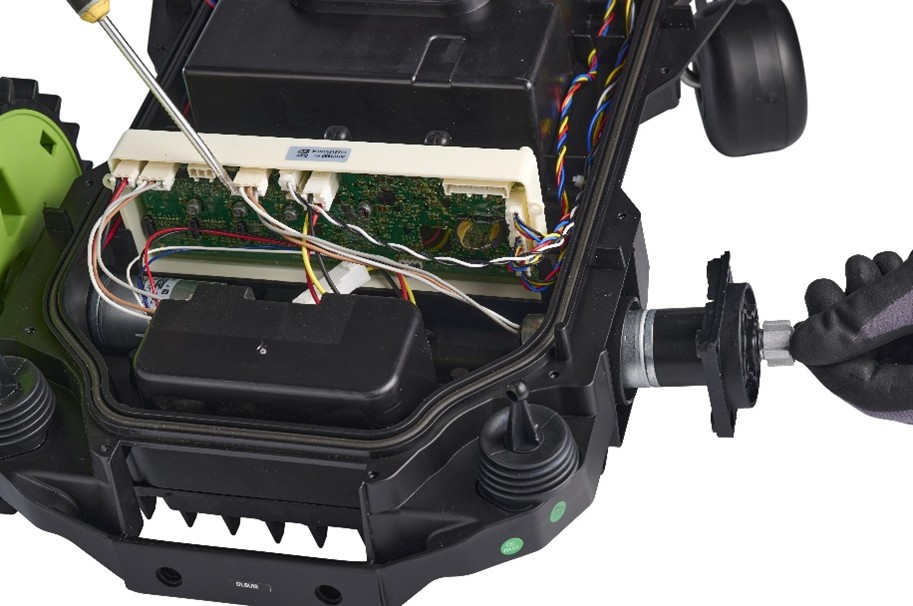

- Verwijder de vier schroeven die de wielmotor bevestigen en koppel deze los van de PCB. Vervang door de nieuwe unit en monteer opnieuw (controleer of de afdichting intact is)
Voor oudere versies van de robotmaaier die EMC-ringen hebben, verwijder deze dan en bevestig ze aan de kabel van het nieuwe onderdeel.
