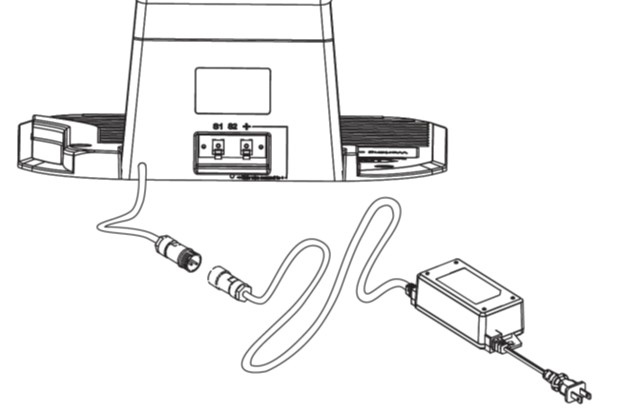

Virran liittäminen latausasemaan.
- Yhdistä liittimet: Liitä latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella maakiilalla kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin katkeamista, kun ruuvaat kiiloja.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on kytketty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreä valo palaa (symboli 1) | Rajauskaapeli on kytketty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vihreä vilkkuu (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty väärin latausasemaan. Korjaa vika |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Vika rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana toimitettua liitinholkkia ilman, että poistat kaapelin eristeitä ensin.
- Mittaa vastus: Irrota rajauskaapelin päät latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.

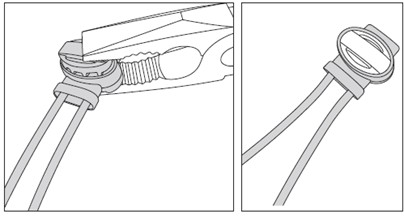

Liitinholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa rajauskaapelin katkoksen.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi kuorimattomalla sivuleikkurilla.
- Liitinholkki: Aseta kaapelin päät liitinholkkiin ilman, että poistat eristeitä.
- Puristus: Käytä litteää pihtejä puristaaksesi liitinholkin tiukasti kiinni, jotta metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja kytketty oikein. Tässä muutamia yksinkertaisia vinkkejä:
- Kiilat: Varmista, että kaikki muovikiilat on lyöty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos on vikoja, tarkista liitännät latausasemalla uudelleen.
