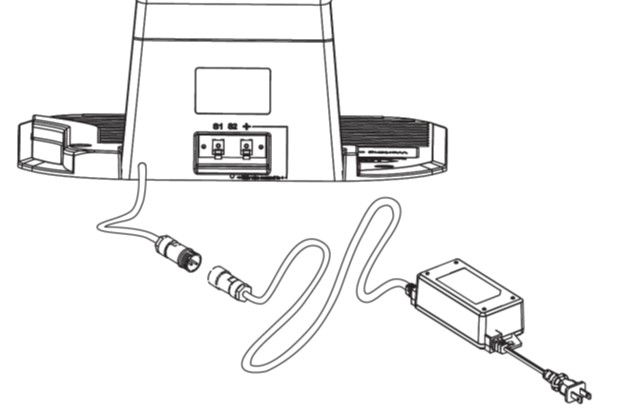

Virran liittäminen latausasemaan.
- Liitä pistokkeet: Yhdistä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella maakiilalla kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä kaapelin osumista, venyttämistä tai katkeamista, kun ruuvaat kiiloja maahan.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on liitetty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreä valo palaa (symboli 1) | Rajauskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vihreä valo vilkkuu (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty väärin latausasemaan. Korjaa virhe |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole yli 250 metriä pitkä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana tulevaa liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa vastus: Irrota rajauskaapelin päät latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen varmistaaksesi, että robottiruohonleikkuri toimii oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.

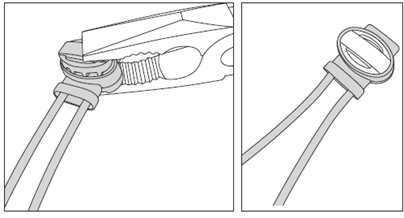

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä ilmaisee rajauskaapelin katkoksen.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Työnnä kaapelin päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteitä pihtejä puristaaksesi liitosholkin tiukasti kiinni niin, että sisällä oleva metallilevy läpäisee eristyksen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja liitetty oikein. Tässä muutamia yksinkertaisia vinkkejä:
- Maakiilat: Varmista, että kaikki muovikiilat on lyöty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos esiintyy virheitä, tarkista liitännät latausasemalla uudelleen.
