Vara-akun vaihto
Aloita poistamalla akku ja yläkansi.
Akun poistomenetelmä on kuvattu käyttöoppaassa.

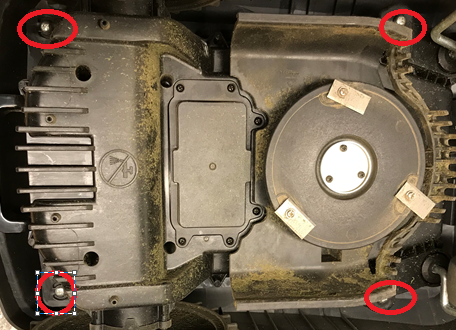

Kun akku on poistettu oikein, jatka irrottamalla neljä ruuvia, jotka pitävät yläkantta kiinni (merkitty punaisilla ympyröillä).

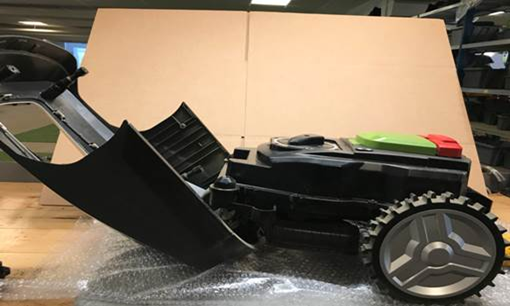

Akun ja ruuvien poistamisen jälkeen käännä robottia ja nosta yläkansi pois ja aseta sivuun (se on edelleen kiinni kahdessa anturikaapelissa). Näet jotain tällaista:

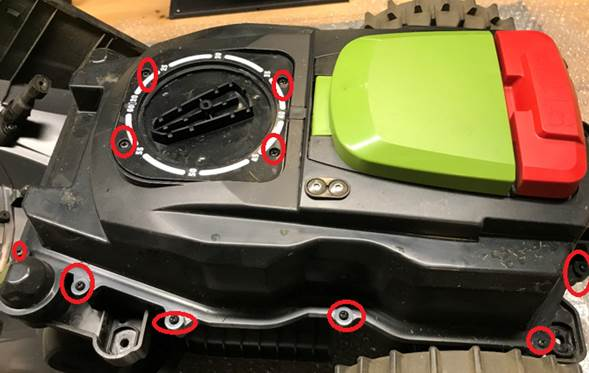

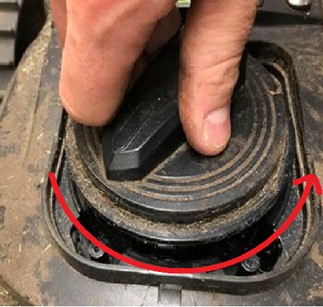

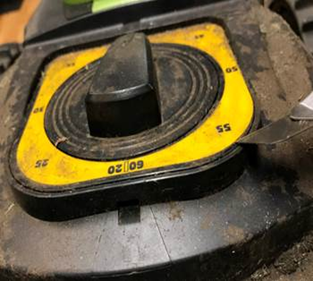

Robottia avataksesi poista kaikki ruuvit yläkannen yläosasta ja leikkauskorkeuden säätöyksiköstä (yhteensä 20, katso alla olevat kuvat).

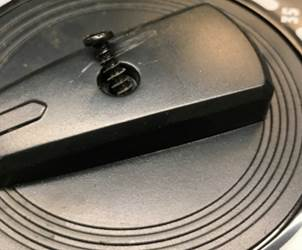

Käytä kannen erityistä ruuvia; älä korvaa sitä muilla.

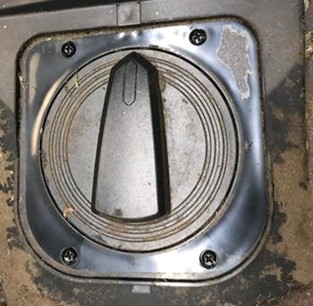

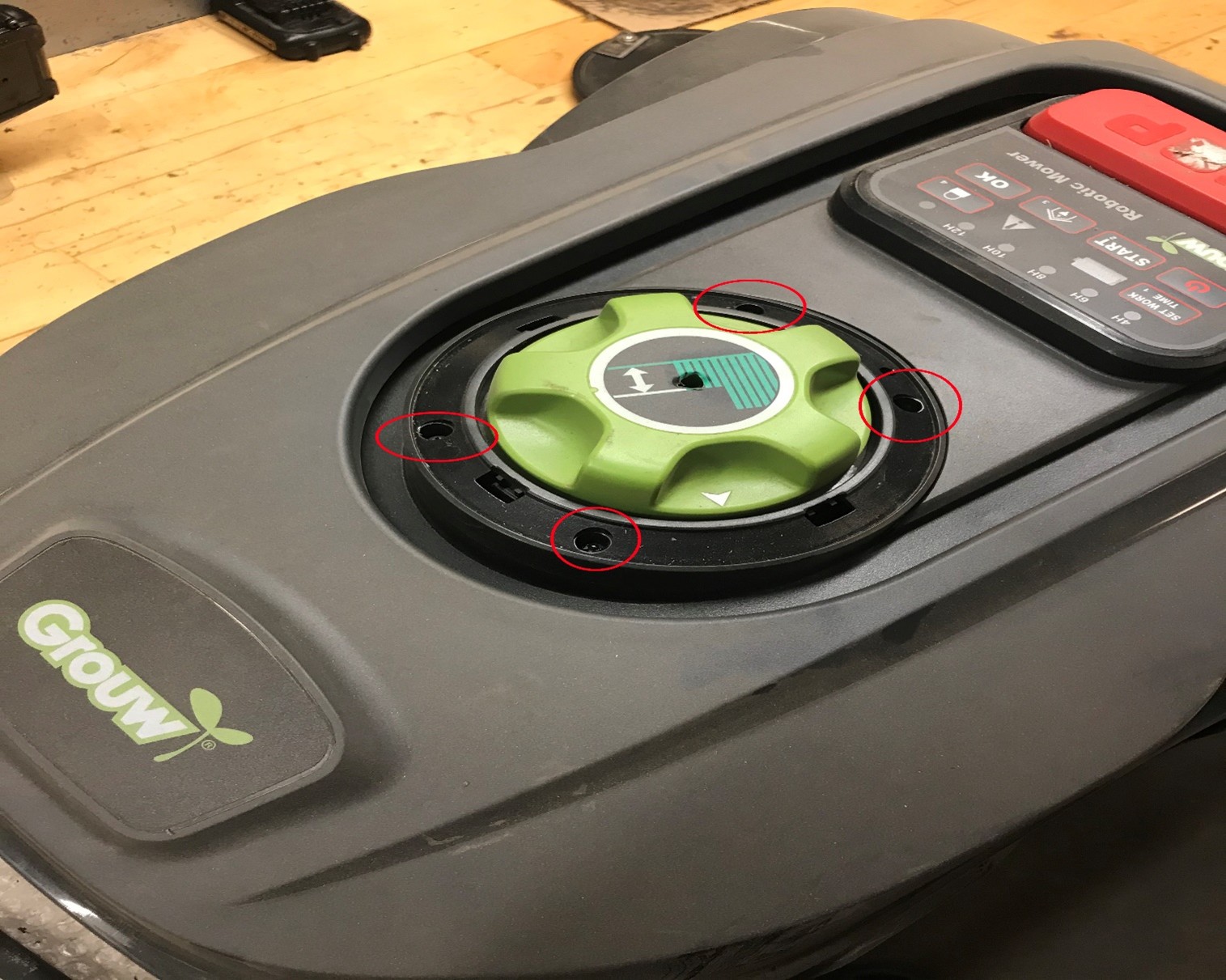

Vaihtoehtoisesti, jos toinen versio on saatavilla.

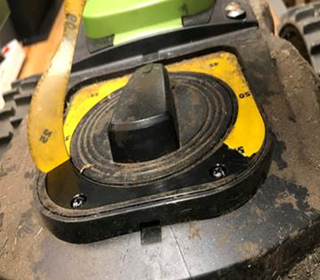

Vaihtoehtoisesti, jos toinen versio on saatavilla.

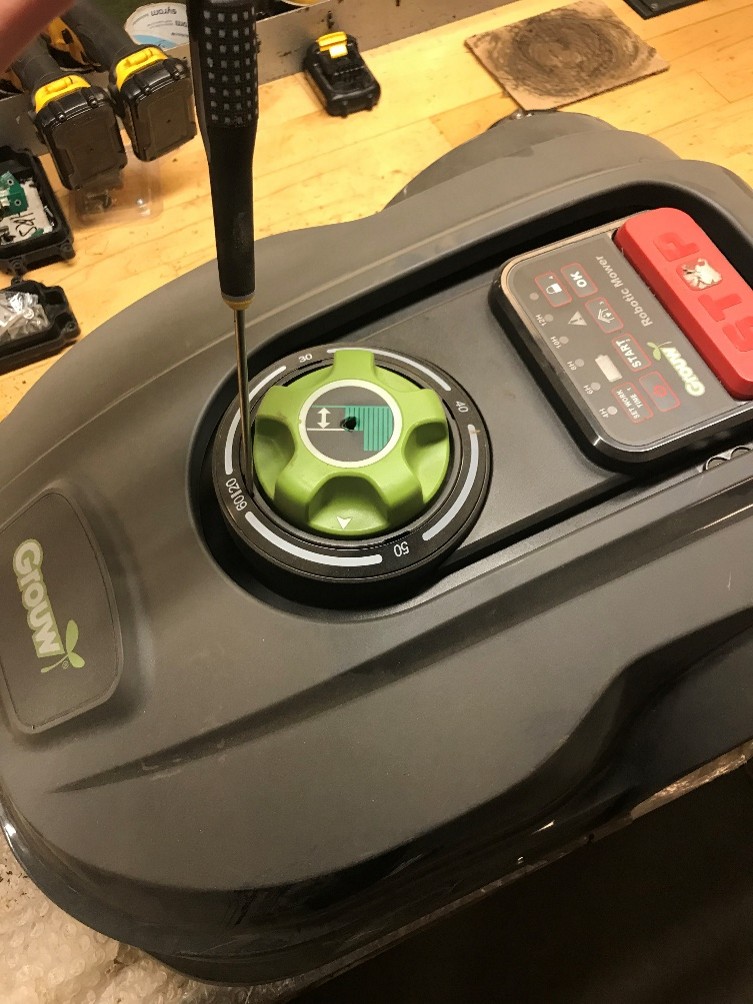

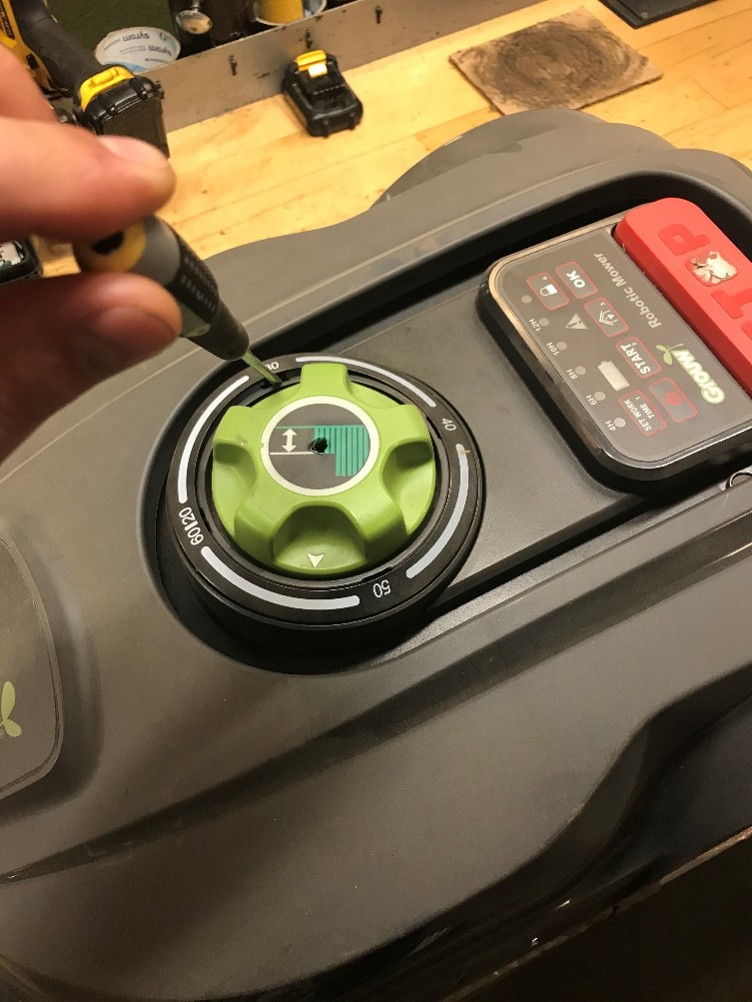

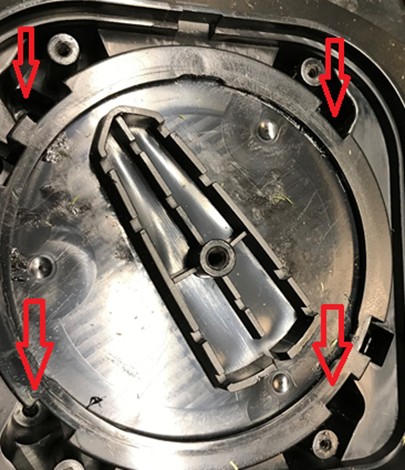

Nämä punaiset nuolet osoittavat neljää ruuvia, jotka sijaitsevat 5 cm syvyydessä korkeuden säätönapin alla. Ne on poistettava, muuten runkoa ei voi erottaa yläkannesta.

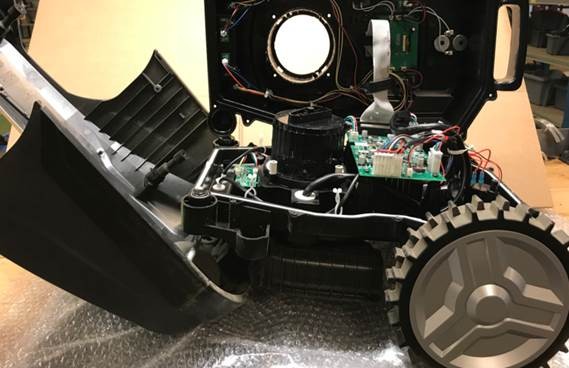

Kaikkien ruuvien poistamisen jälkeen robotti voidaan avata.

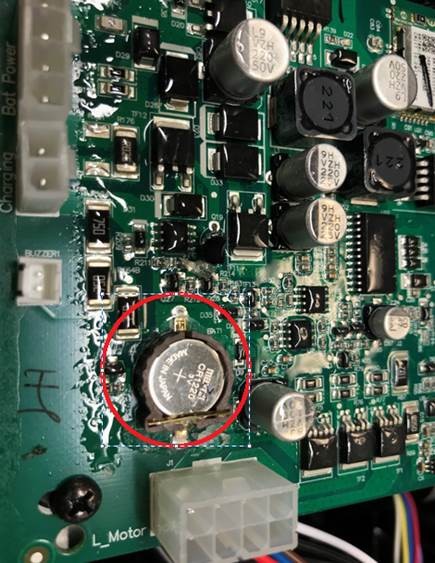

Vara-akku on standardi CR1220, sijoitettu piirilevyn yhteen nurkkaan.
Vaihda CR1220 ja kokoa sitten robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
- Tämä opas koskee seuraavia malleja:
17940 - Grouw Robottiruohonleikkuri S600
17941 - Grouw Robottiruohonleikkuri M900 App-ohjaus
17945 - Grouw Robottiruohonleikkuri S400
17946 - Grouw Robottiruohonleikkuri S500 App-ohjaus
17947 - Grouw Robottiruohonleikkuri L1200 App-ohjaus
17948 - Grouw Robottiruohonleikkuri M800 App-ohjaus
17949 - Grouw Robottiruohonleikkuri M600
17919 - Garden Robottiruohonleikkuri 1200m2 App-ohjaus
17923 - Garden Robottiruohonleikkuri 800m2 App-ohjaus
68059 - Adano Robottiruohonleikkuri 800WL
68130 - Adano Robottiruohonleikkuri 801WL
