Virran liittäminen latausasemaan.

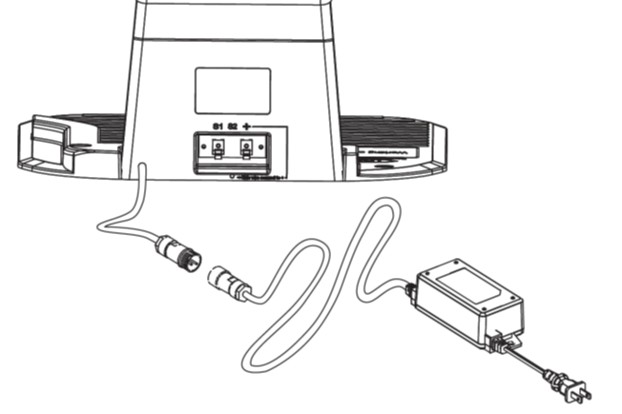

- Yhdistä pistokkeet: Liitä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikein sijoitettu, kiinnitä se maahan kuudella kiinnityskärjellä asennusreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin katkeamista kiinnityskärkiä ruuvatessa.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on oikein liitetty.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtaan. |
| Vihreä valo palaa (symboli 1) | Rajauskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vihreä valo vilkkuu (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty päinvastoin latausasemassa. Korjaa virhe |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, että se ei ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana olevaa liitintä ilman, että poistat kaapelin eristeitä ensin.
- Mittaa vastus: Irrota rajauskaapelin päät latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.
Liittimen käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä ilmaisee rajauskaapelin katkoksen.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitin: Aseta kaapelin päät liittimeen ilman eristeiden poistamista.

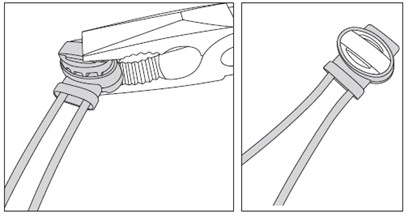

- Puristus: Käytä litteää pihditä puristaaksesi liitin tiukasti, jotta metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti oikein asennettu ja liitetty. Tässä muutamia yksinkertaisia vinkkejä:
- Kiinnityskärjet: Varmista, että kaikki muoviset kiinnityskärjet on painettu kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos virheitä esiintyy, tarkista liitännät latausasemassa uudelleen.
