Vara-akun vaihto
Aloita poistamalla akku ja yläkansi.
Akun poistamisohjeet löytyvät käyttöoppaasta.

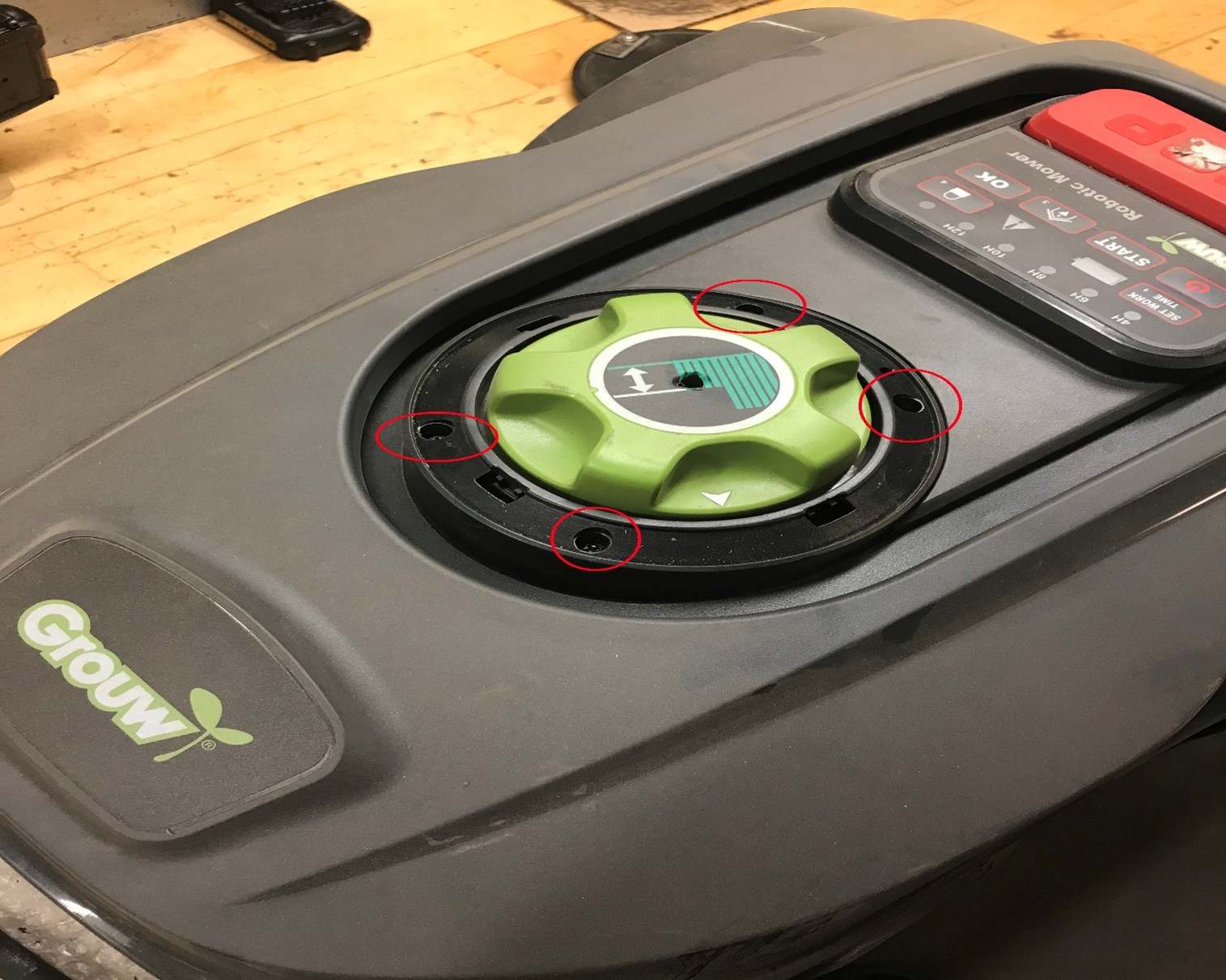

Kun akku on poistettu oikein, jatka irrottamalla neljä pulttia, jotka pitävät yläkantta paikoillaan (merkitty punaisilla ympyröillä).
Akun ja pulttien poistamisen jälkeen käännä robottisi ympäri, nosta yläkansi ja aseta se sivuun (se on edelleen kiinni kahdessa anturikaapelissa). Näet jotain tämän kaltaista:

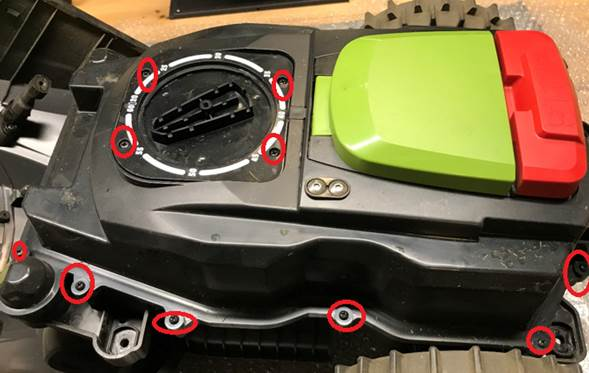

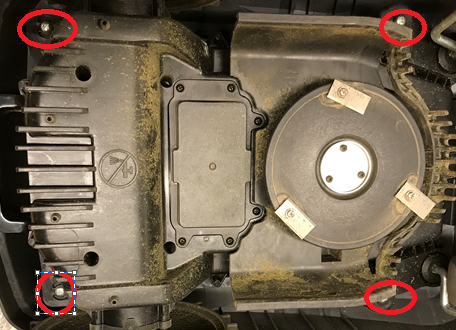

Robottia avataksesi poista kaikki ruuvit yläkannen ja leikkuukorkeuden säätöyksikön ympäriltä (yhteensä 20, katso alla olevat kuvat).

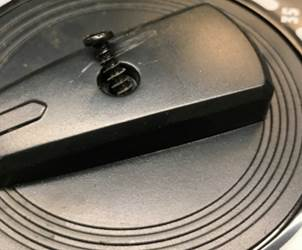

Käytä kantta varten tarkoitettua erityisruuvia; älä korvaa sitä muilla.

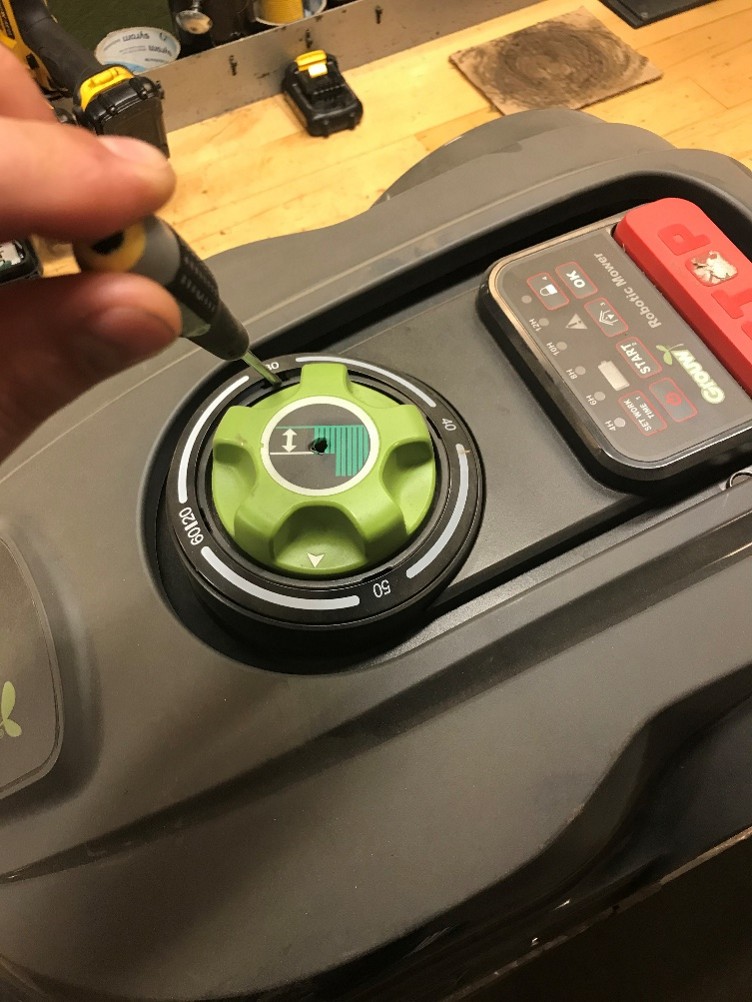

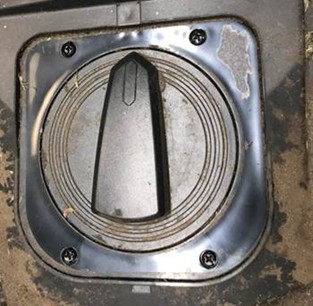

Vaihtoehtoisesti, jos toinen versio on saatavilla.

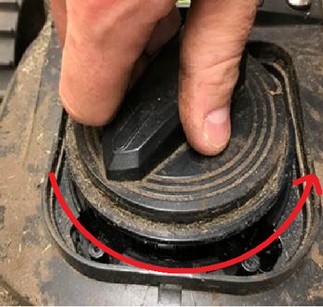

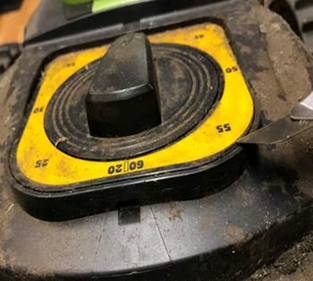

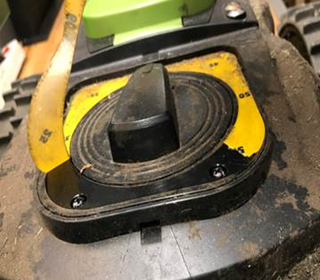

Vaihtoehtoisesti, jos toinen versio on saatavilla.

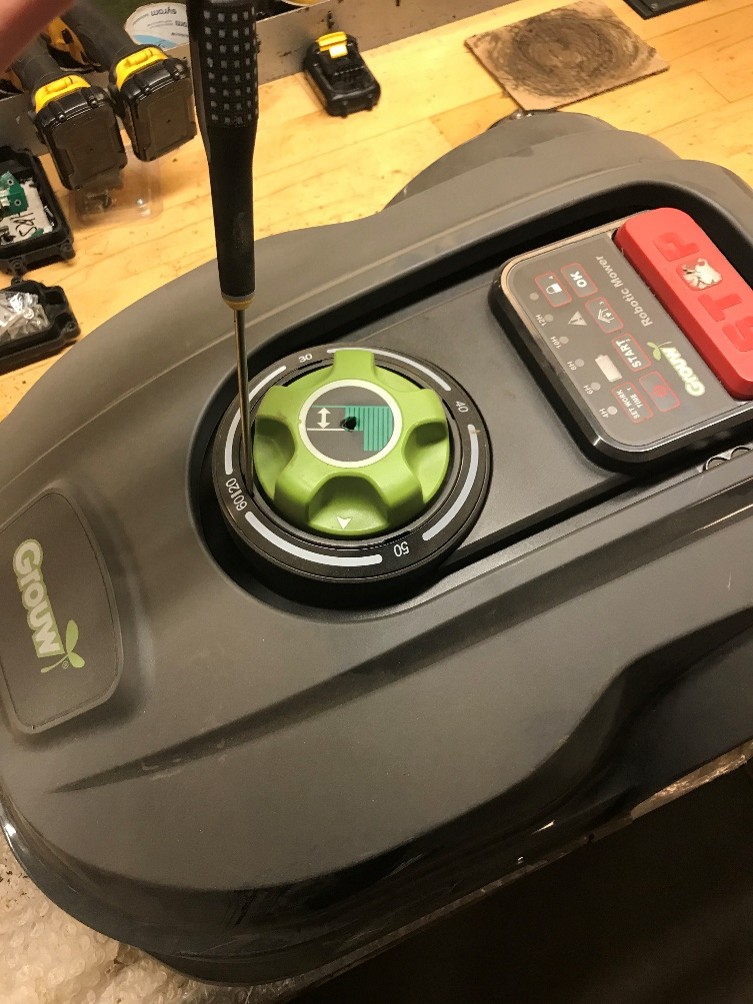

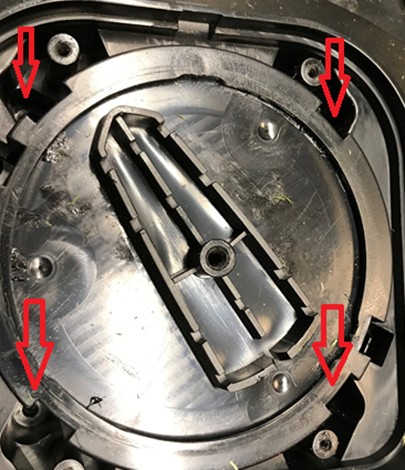

Nämä punaiset nuolet osoittavat neljää ruuvia, jotka sijaitsevat 5 cm syvyydessä leikkuukorkeuden säätönapin alla. Ne täytyy poistaa, muuten runkoa ei voi irrottaa yläkannesta.

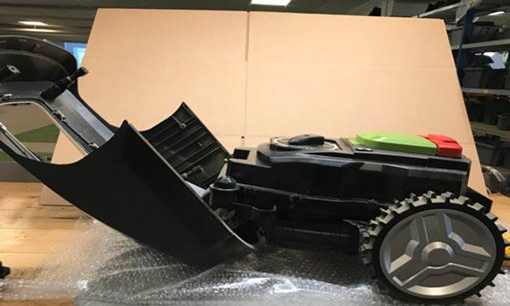

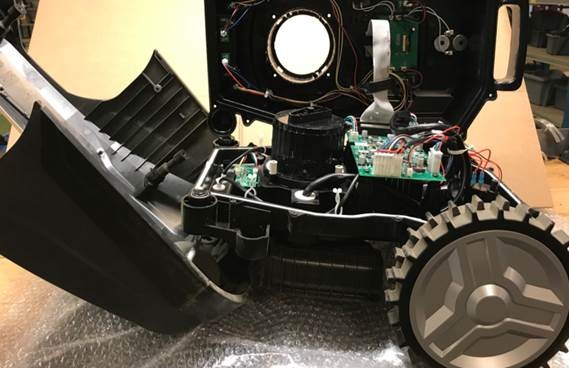

Kun kaikki ruuvit on poistettu, robotti voidaan avata.

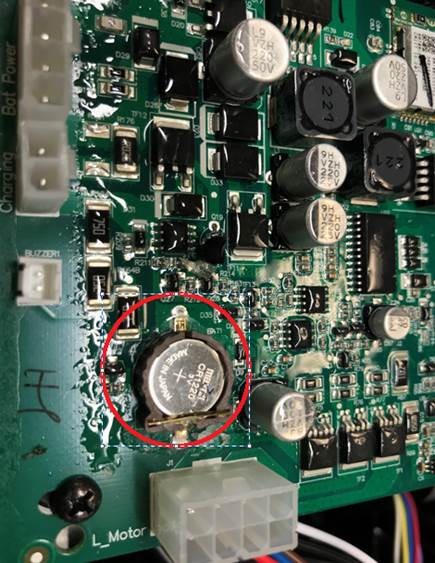

Vara-akku on standardi CR1220, joka sijaitsee piirilevyn yhdessä kulmassa.
Vaihda CR1220 ja kokoa sitten robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
