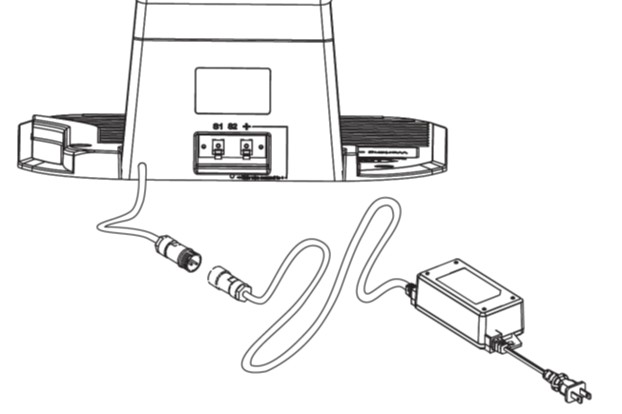

Virtalähteen liittäminen latausasemaan.
- Yhdistä pistokkeet: Liitä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella maapiikillä kiinnitysreikien kautta.
- Varo rajakaapelia: Vältä osumasta, venyttämästä tai katkaisemasta kaapelia, kun ruuvaat piikkejä.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on oikein liitetty.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreänä palaa (symboli 1) | Rajakaapeli on oikein liitetty, robottiruohonleikkuri on valmis ja akku on täyteen ladattu. |
| Vihreänä vilkkuu (symbolit 2+3) | Rajakaapelissa on katkos. Rajakaapelin päät on kytketty väärin latausasemaan. Korjaa virhe |
| Punaisena palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Virhe rajakaapelin signaalissa:
- Tarkista rajakaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana tulevaa liitosholkkia ilman, että irrotat kaapelin eristeitä ensin.
- Mittaa resistanssi: Ota rajakaapelin päät pois latausasemasta ja mittaa resistanssi yleismittarilla. Uuden kaapelin resistanssin tulisi olla noin 2 ohmia / 100 metriä. Jos resistanssi ylittää 8–10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajakaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajakaapelin päät latausasemasta.

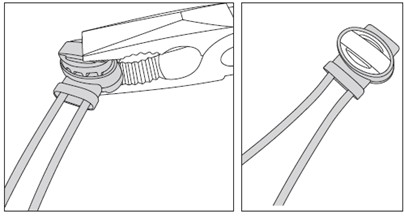

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa katkoksen rajakaapelissa.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman eristeiden poistamista.
- Puristus: Käytä litteää pihtejä puristaaksesi liitosholkin tiukasti kiinni, jotta sisällä oleva metallilevy läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajakaapeli on todennäköisesti oikein asennettu ja liitetty. Tässä muutamia yksinkertaisia vinkkejä:
- Maapiikit: Varmista, että kaikki muoviset maapiikit on lyöty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos esiintyy virheitä, tarkista liitännät latausasemalla uudelleen.
