Vara-akun vaihto
Aloita poistamalla akku ja pääkansi.
Akun poistomenetelmä on kuvattu käyttöoppaassa.

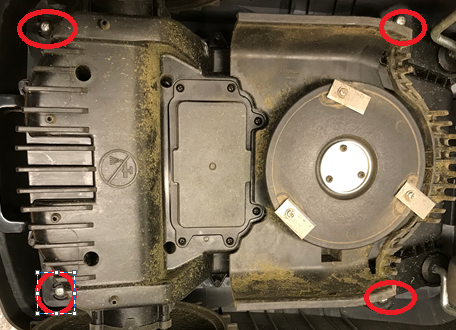

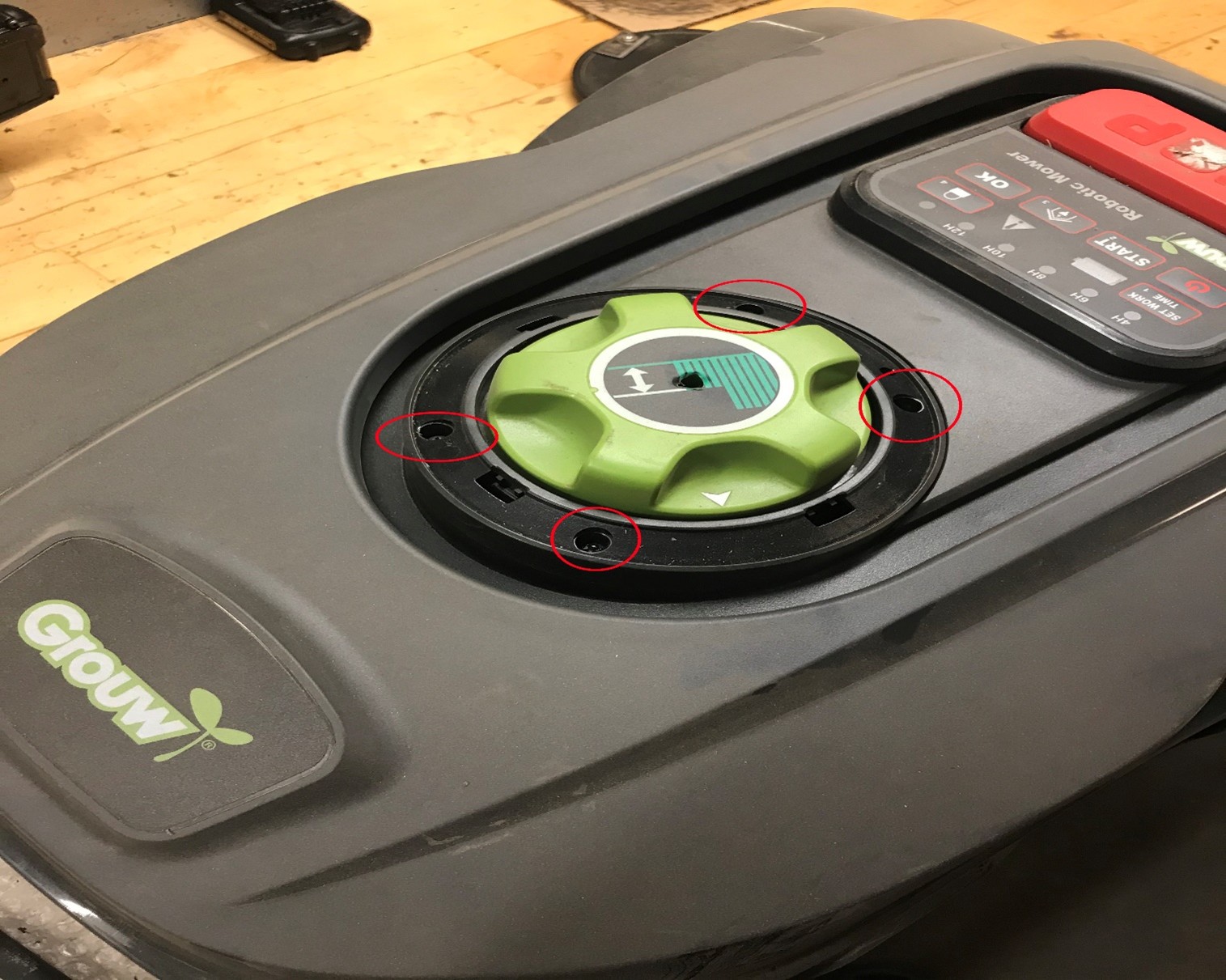

Kun akku on poistettu oikein, jatka irrottamalla neljä pulttia, jotka pitävät pääkantta paikallaan (merkitty punaisilla ympyröillä).

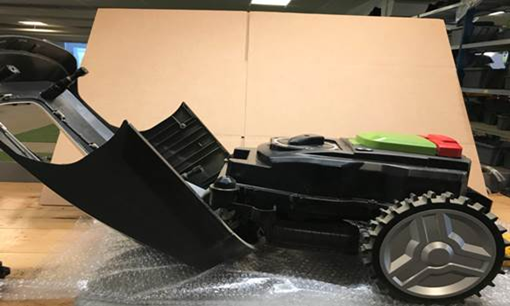

Akun ja pulttien poistamisen jälkeen käännä robottisi ympäri ja nosta pääkansi pois, aseta se sivuun (se pysyy kiinni kahdessa anturikaapelissa). Näet jotain tämän kaltaista:

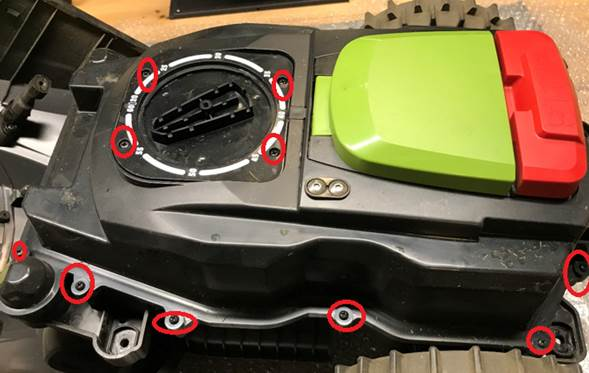

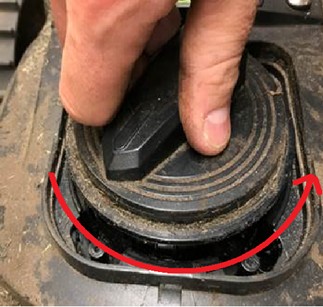

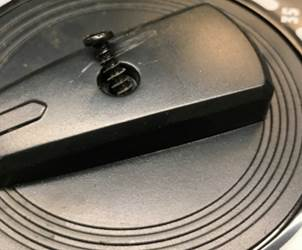

Avataksesi robotin, poista kaikki ruuvit pääkannen yläosasta ja leikkuukorkeuden säätöyksiköstä (yhteensä 20, katso alla olevat kuvat).
Käytä kansiruuveihin tarkoitettua erityisruuvia; älä korvaa niitä muilla.

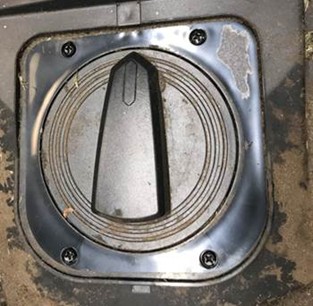

Vaihtoehtoisesti, jos toinen versio on saatavilla.

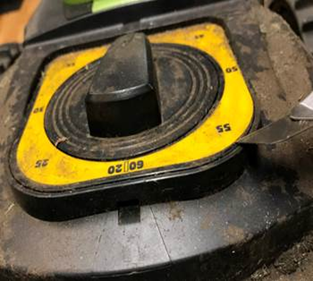

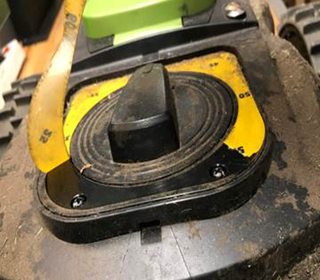

Vaihtoehtoisesti, jos toinen versio on saatavilla.

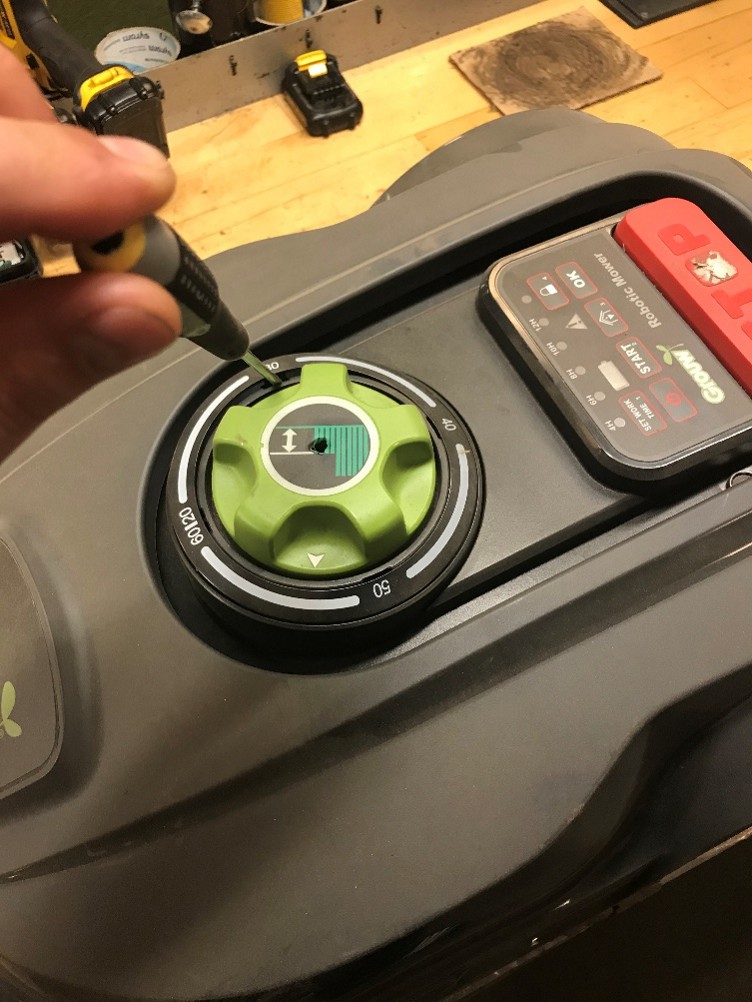

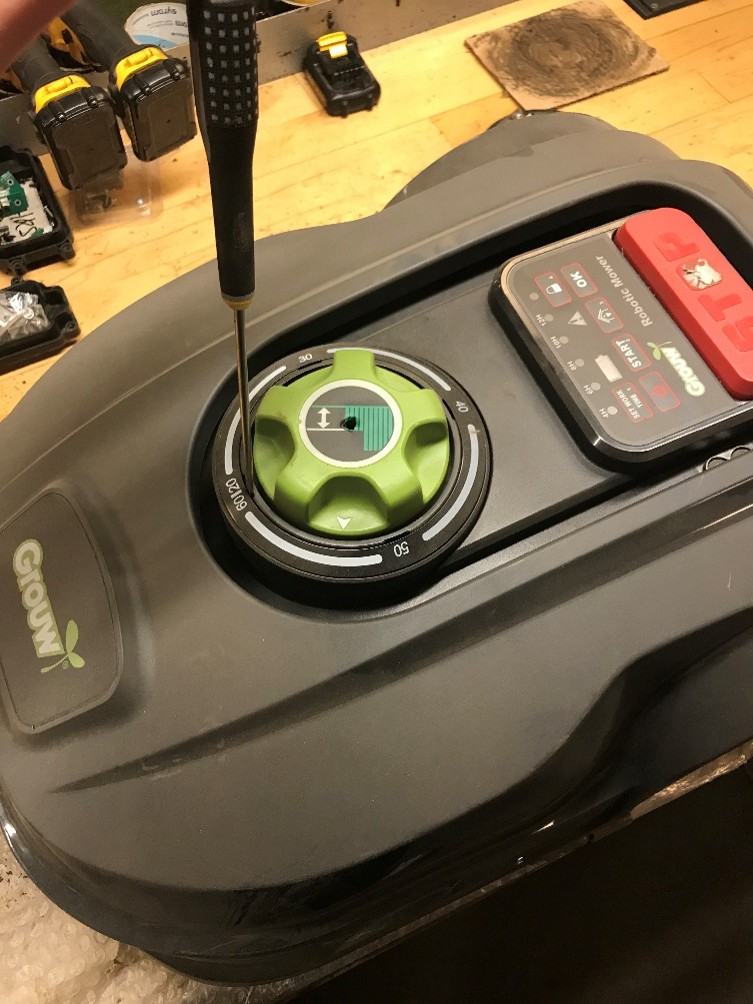

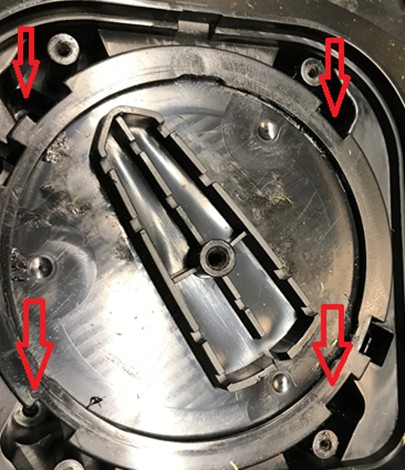

Nämä punaiset nuolet osoittavat neljää ruuvia, jotka sijaitsevat 5 cm syvyydessä korkeuden säätönappulan alla. Ne on poistettava, muuten runkoa ei voi erottaa pääkannesta.

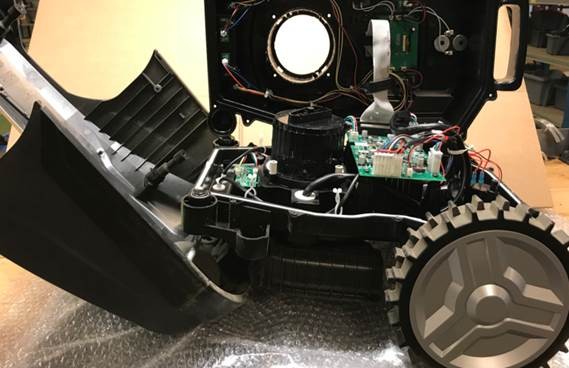

Kun kaikki ruuvit on poistettu, robotti voidaan avata.

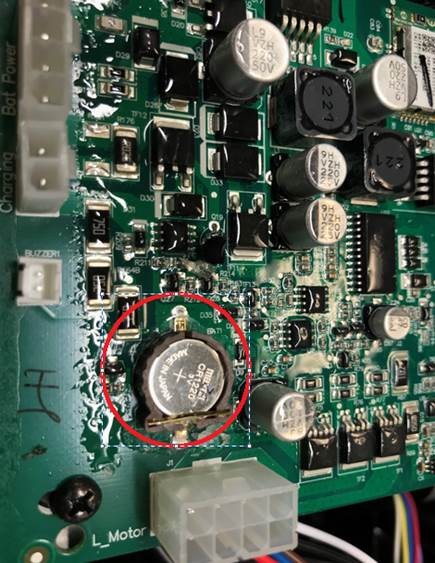

Vara-akku on standardi CR1220, joka sijaitsee piirilevyn yhdessä kulmassa.
Vaihda CR1220, ja kokoa sitten robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
