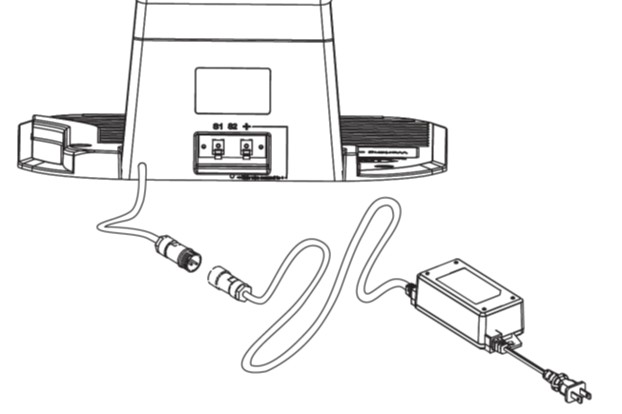

Virran liittäminen latausasemaan.
- Yhdistä pistokkeet: Liitä latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Pistä virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikein sijoitettu, kiinnitä se maahan kuudella kiinnitystapilla kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin katkeamista, kun ruuvaat tapit paikoilleen.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on oikein liitetty.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Palaa vihreänä (symboli 1) | Rajauskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vilkkuu vihreänä (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty väärinpäin latausasemaan. Korjaa virhe |
| Palaa punaisena (symboli 4) | Akku latautuu. |
| Vilkkuminen vuorotellen vihreänä ja punaisena | Akun ylläpitolataus (tippalataus). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana tulevaa liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa resistanssi: Ota rajauskaapelin päät irti latausasemasta ja mittaa resistanssi yleismittarilla. Uuden kaapelin resistanssin tulisi olla noin 2 ohmia per 100 metriä. Jos resistanssi on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.

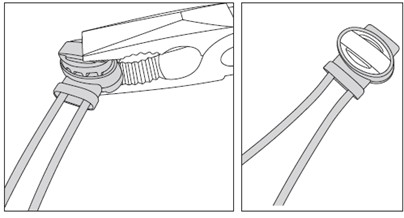

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa katkoksen rajauskaapelissa.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteää pihdintä puristaaksesi liitosholkin tiukasti, jotta sisällä oleva metallilevy läpäisee eristyksen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti oikein asennettu ja liitetty. Tässä muutamia yksinkertaisia vinkkejä:
- Tapit: Varmista, että kaikki muoviset tapit on lyöty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos esiintyy virheitä, tarkista liitännät latausasemalla uudelleen.
