Varmuuskopion varavirtalähteen vaihto
Aloita poistamalla akku ja yläkansi.
Akun poistamista koskeva menettely on kuvattu käyttöoppaassa.

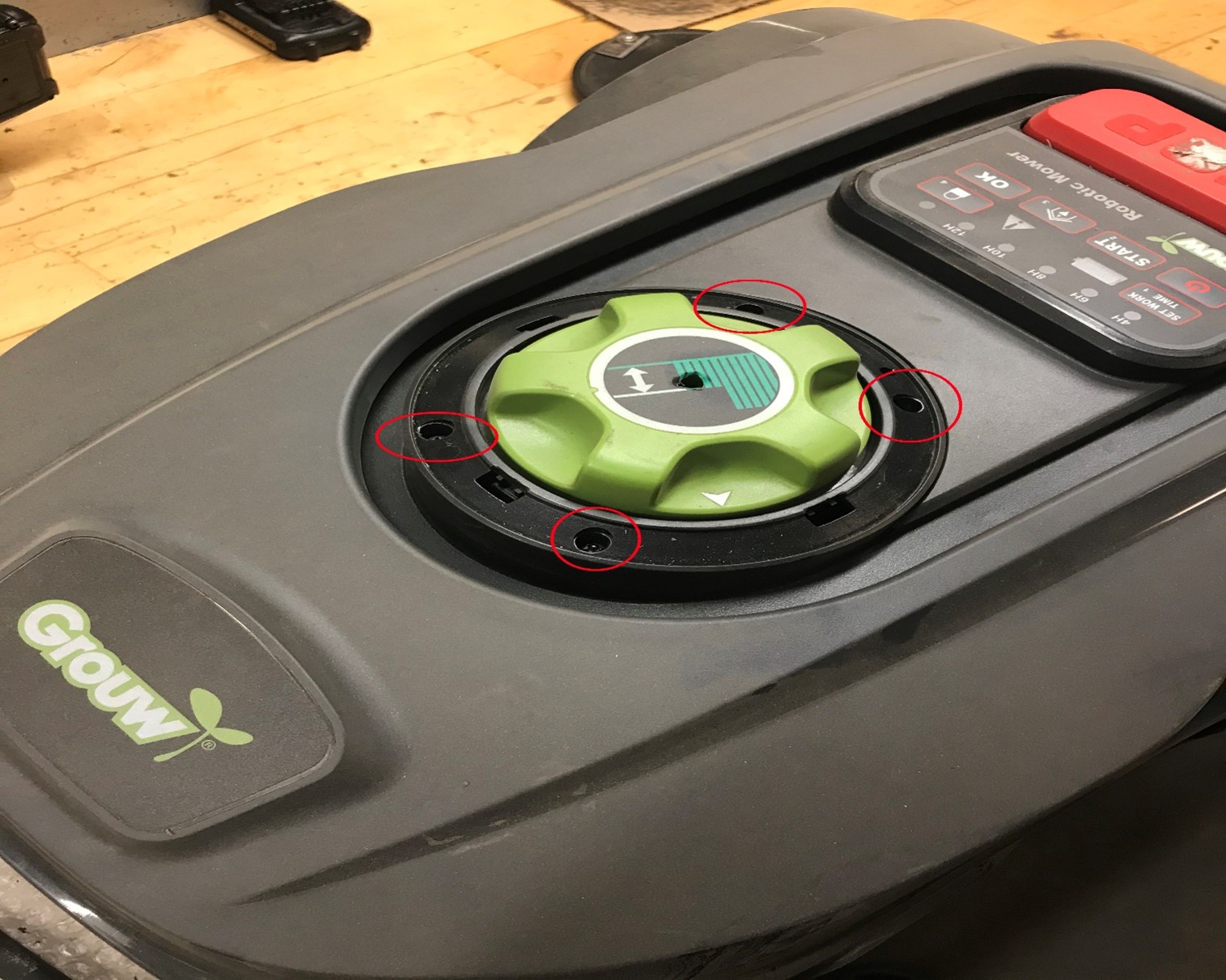

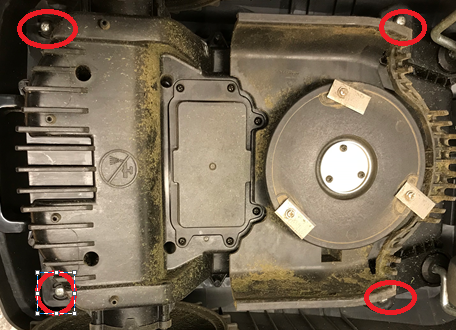

Kun akku on poistettu oikein, jatka irrottamalla neljä ruuvia, jotka pitävät yläkantta paikoillaan (merkitty punaisilla ympyröillä).

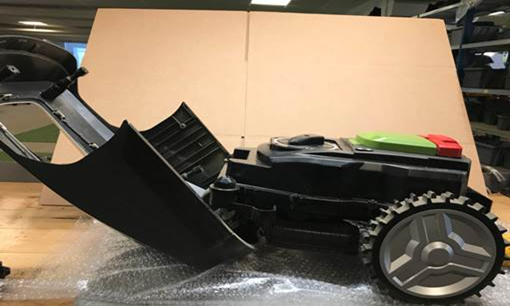

Akun ja ruuvien poistamisen jälkeen käännä robottia ja nosta yläkansi pois, aseta se sivuun (se pysyy kiinni kahdessa anturikaapelissa). Näet jotain tällaista:

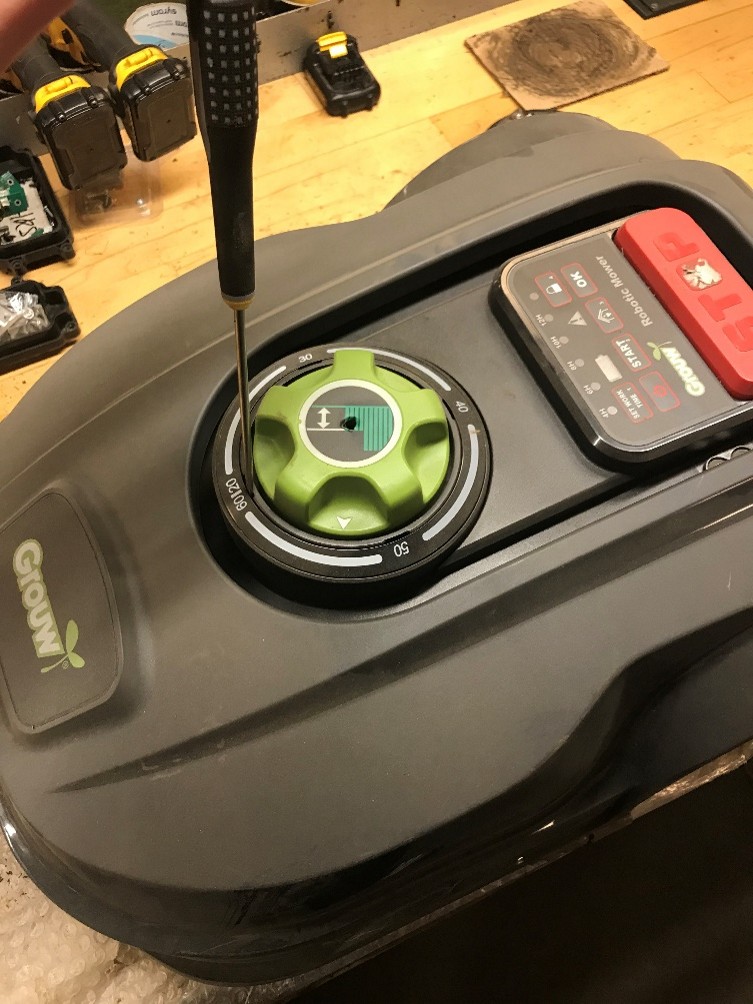

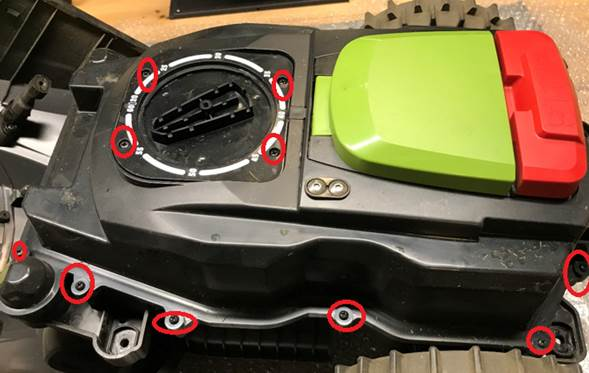

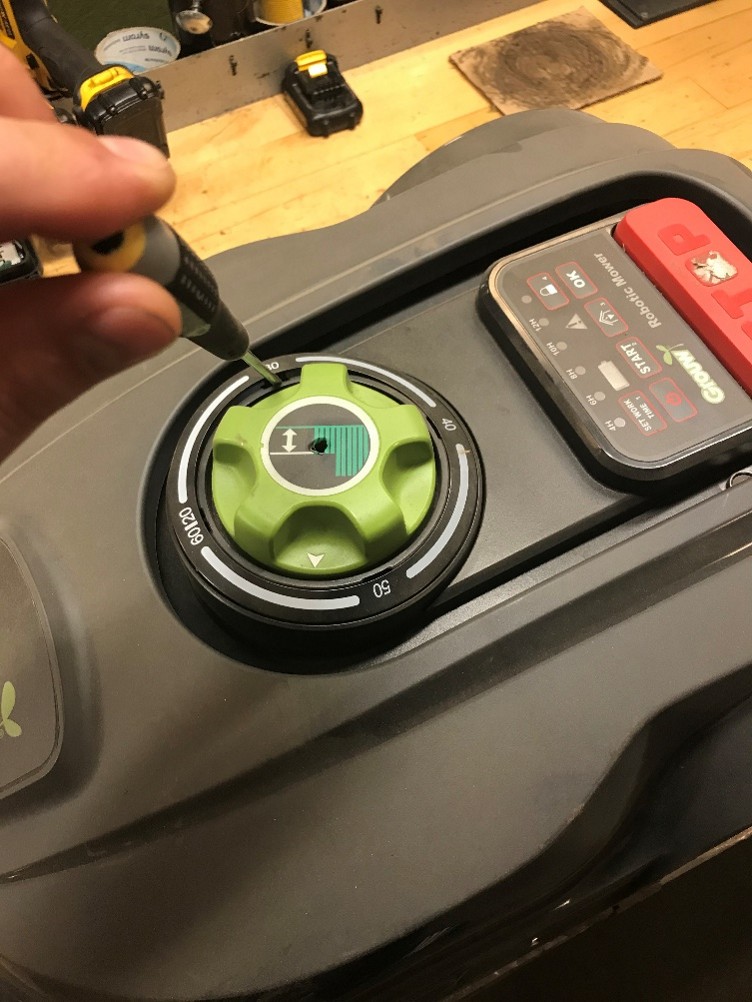

Robottia avataksesi poista kaikki ruuvit yläkannen yläosasta ja leikkauskorkeuden säätöyksiköstä (yhteensä 20, katso alla olevat kuvat).

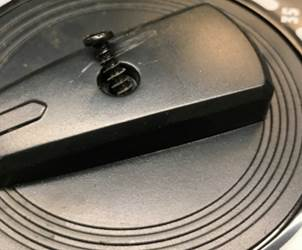

Käytä kantta varten tarkoitettua erityisruuvia; älä korvaa sitä muilla.

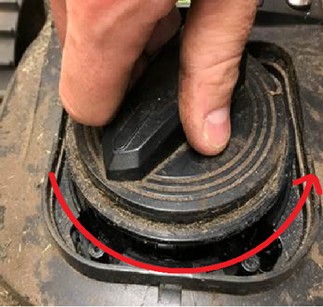

Vaihtoehtoisesti, jos toinen versio on saatavilla.
Vaihtoehtoisesti, jos toinen versio on saatavilla.

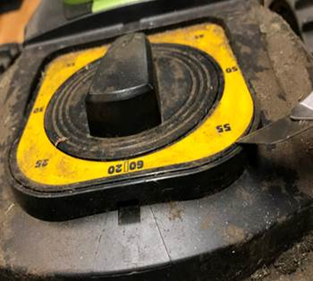

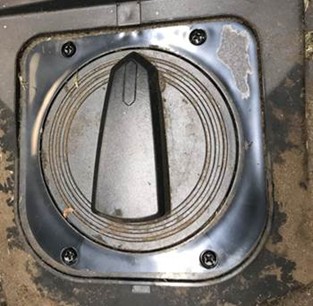

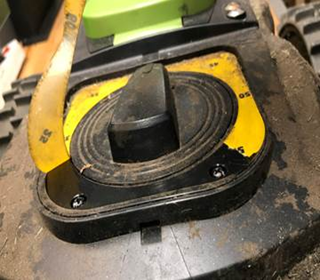

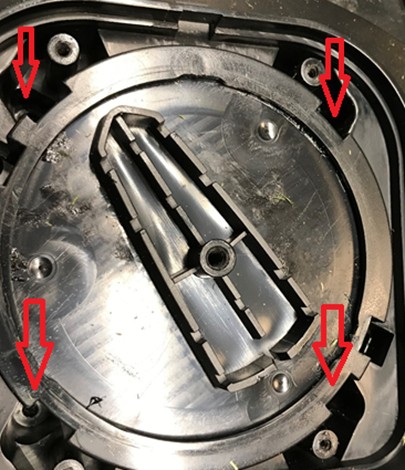

Nämä punaiset nuolet osoittavat neljää ruuvia, jotka sijaitsevat 5 cm syvyydessä korkeuden säätöpainikkeen alla. Ne on poistettava, muuten runkoa ei voi irrottaa yläkannesta.

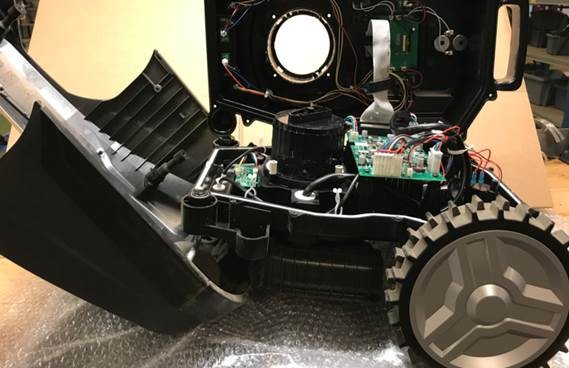

Kun kaikki ruuvit on poistettu, robotti voidaan avata.

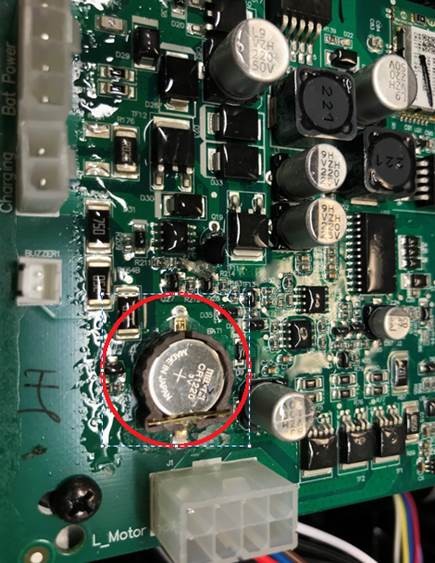

Varmuuskopion varavirtalähde on standardi CR1220, joka sijaitsee piirilevyn yhdessä kulmassa.
Vaihda CR1220 ja kokoaa robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
