Varmuuskopion pariston vaihto
Aloita poistamalla paristo ja yläkansi.
Pariston poistomenettely on kuvattu käyttöoppaassa.

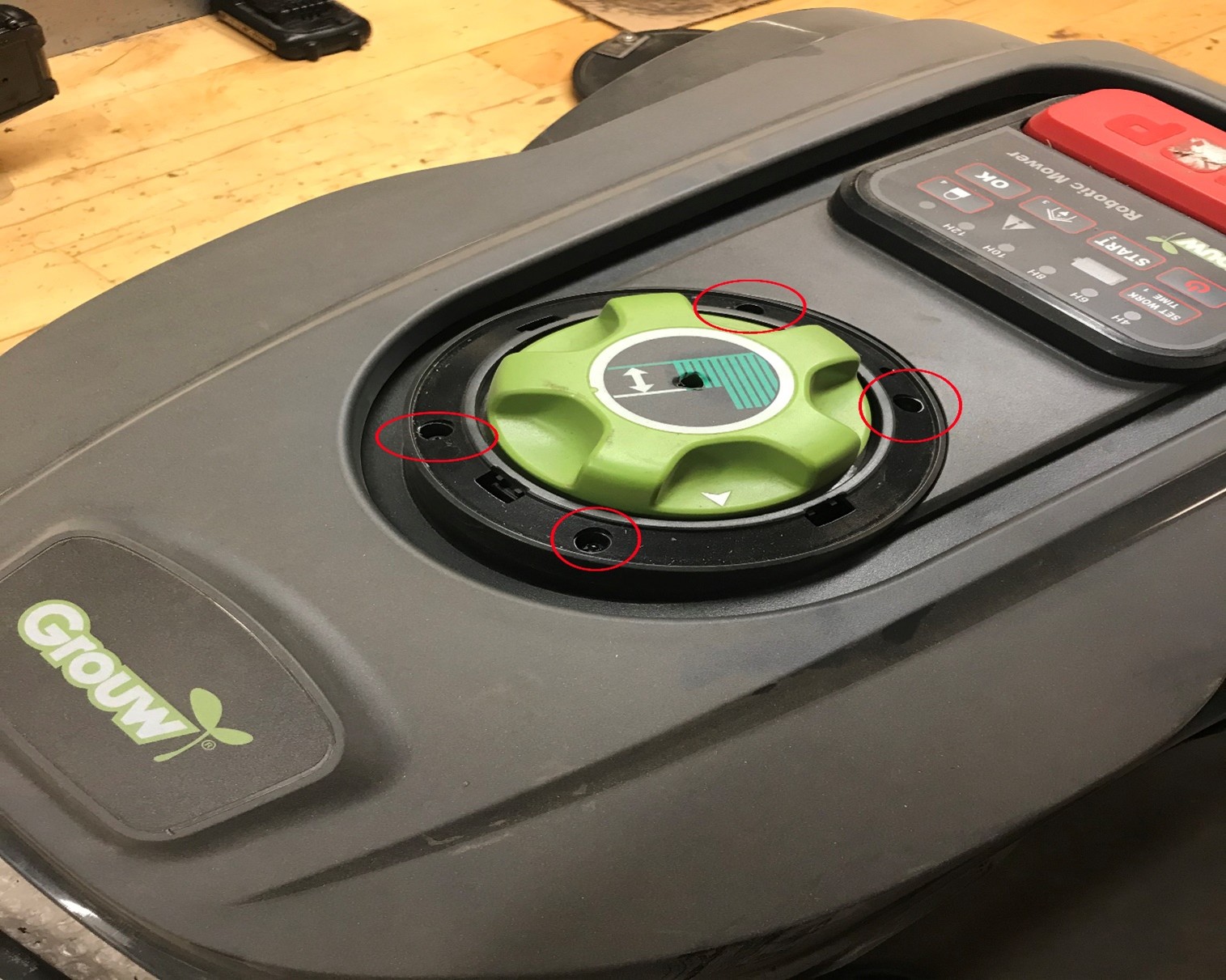

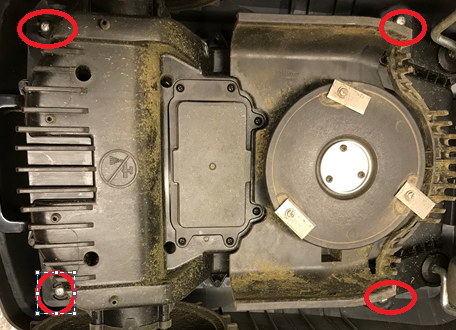

Kun paristo on poistettu oikein, jatka irrottamalla neljä pulttia, jotka pitävät yläkantta kiinni (merkitty punaisilla ympyröillä).

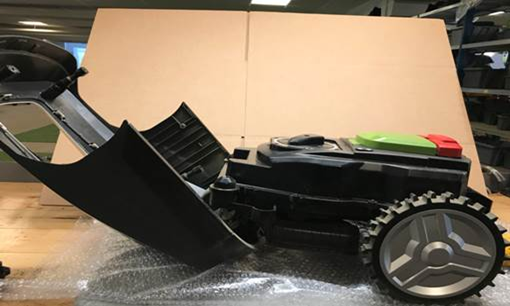

Pariston ja pulttien poistamisen jälkeen käännä robottisi ja nosta yläkansi pois ja aseta se sivuun (se pysyy kiinni kahdessa anturikaapelissa). Sinun pitäisi nähdä jotain tällaista:

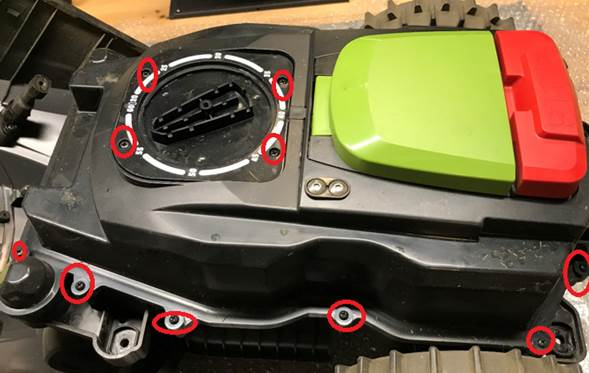

Avataksesi robotin, poista kaikki ruuvit yläkannen ja leikkuukorkeuden säätöyksikön ympäriltä (yhteensä 20, katso alla olevat kuvat).
Käytä kantta varten tarkoitettua tiettyä ruuvia; älä korvaa sitä muilla.

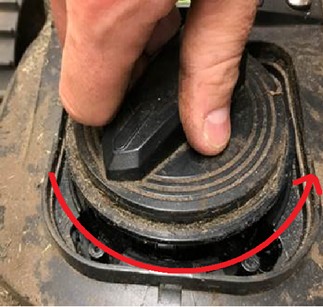

Vaihtoehtoisesti, jos toinen versio on saatavilla.

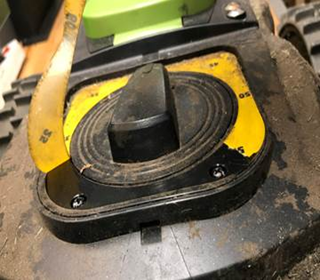

Vaihtoehtoisesti, jos toinen versio on saatavilla.

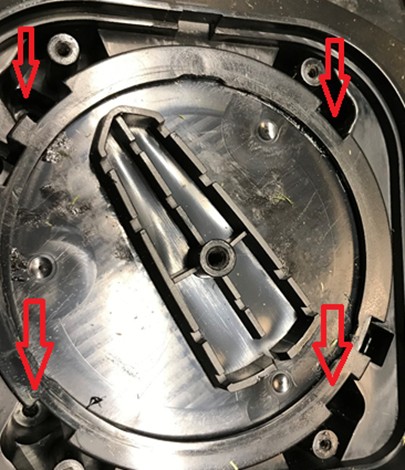

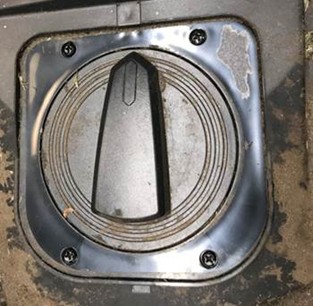

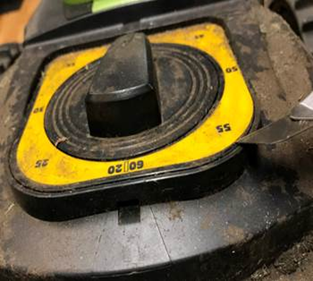

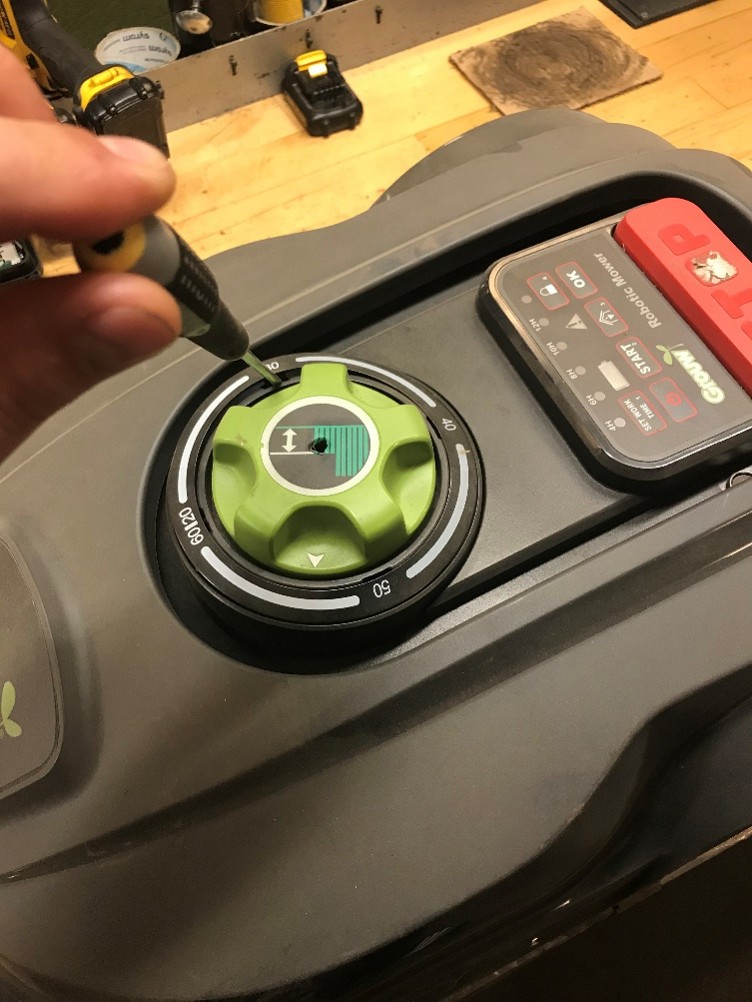

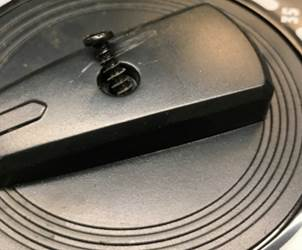

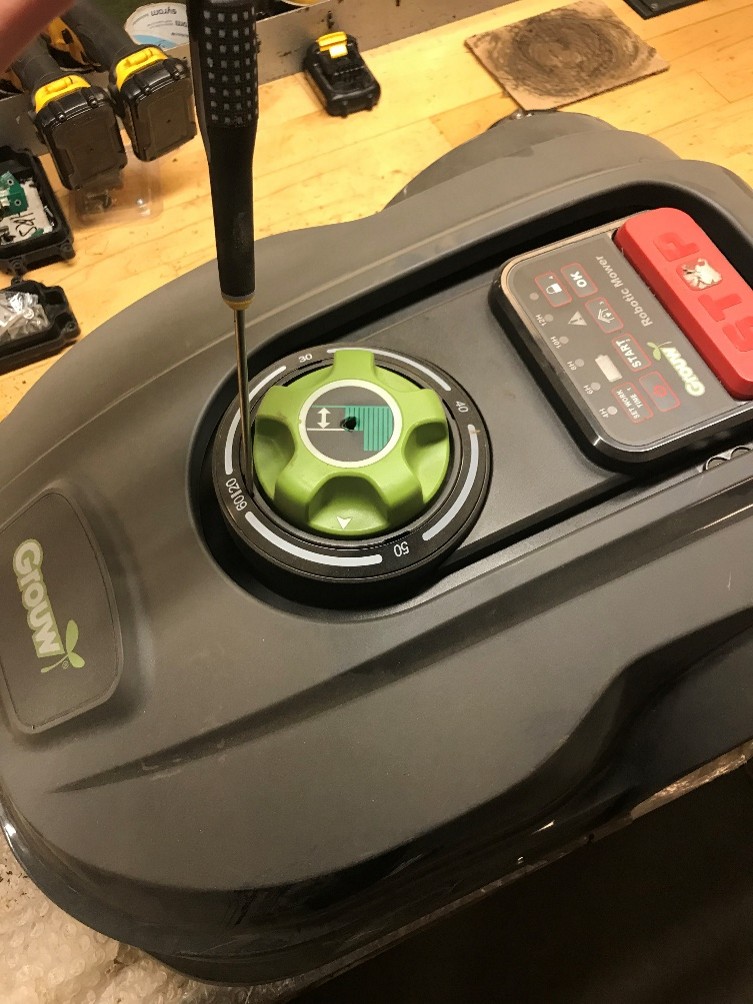

Nämä punaiset nuolet osoittavat neljään ruuviin, jotka sijaitsevat 5 cm syvyydessä korkeussäätönappulan alla. Ne on poistettava, muuten runkoa ei voi erottaa yläkannesta.

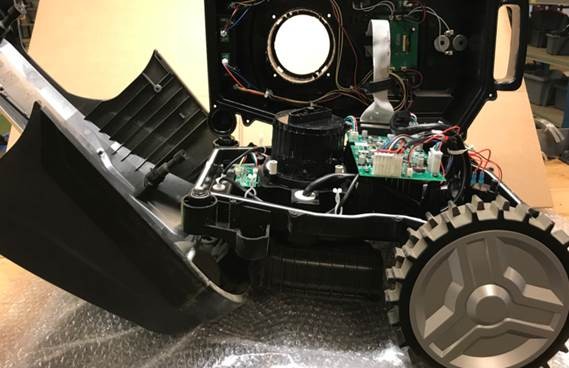

Kun kaikki ruuvit on poistettu, robotti voidaan avata.

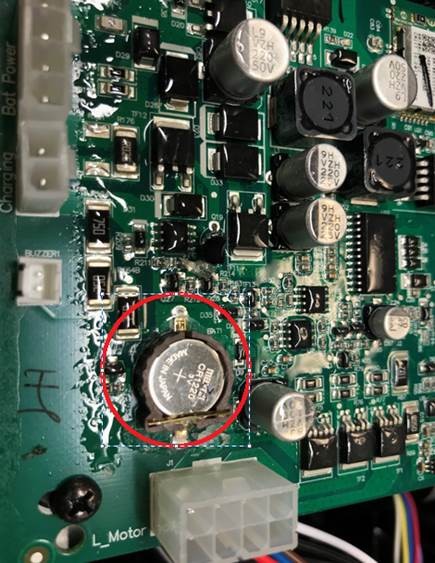

Varmuuskopion paristo on standardi CR1220, sijoitettu piirilevyn yhteen nurkkaan.
Vaihda CR1220 ja kokoa sitten robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
