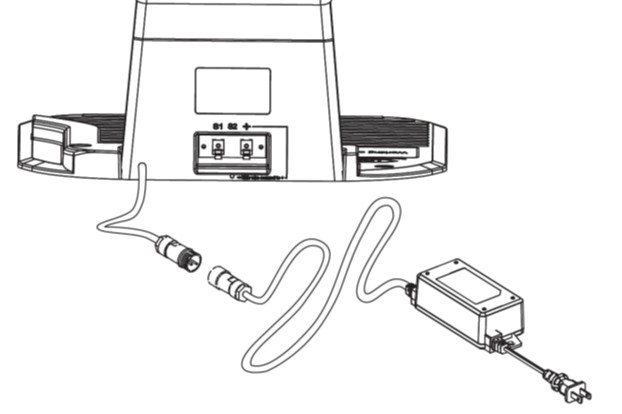

Virtalähteen liittäminen latausasemaan.
- Liitä pistokkeet: Yhdistä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella maapiikillä kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin taittumista, kun ruuvaat piikkejä.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on kytketty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasemaa ei ole kytketty virtalähteeseen. |
| Vihreä valo palaa (symboli 1) | Rajauskaapeli on kytketty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vihreä valo vilkkuu (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty väärin latausasemaan. Korjaa virhe |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (tiputuslataus). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole yli 250 metriä pitkä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana tulevaa liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa resistanssi: Ota rajauskaapelin päät irti latausasemasta ja mittaa resistanssi yleismittarilla. Uuden kaapelin resistanssin tulisi olla noin 2 ohmia / 100 metriä. Jos resistanssi on yli 8–10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin ottaa irti oikean rajauskaapelin päät latausasemasta.
Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa rajauskaapelin katkoksen.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman kuorimista.

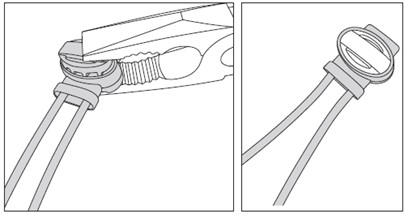

- Puristus: Käytä litteää pihditä puristaaksesi liitosholkin tiukasti, jotta sisällä oleva metallilevy läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja kytketty oikein. Tässä on joitakin yksinkertaisia vinkkejä:
- Maapiikit: Varmista, että kaikki muoviset maapiikit on työnnetty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos virheitä esiintyy, tarkista liitännät latausasemalla uudelleen.
