Virran kytkeminen latausasemaan.

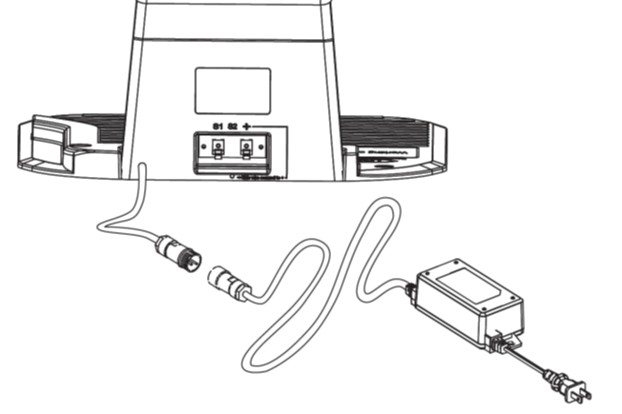

- Yhdistä liittimet: Kytke latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Liitä virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikein sijoitettu, kiinnitä se maahan kuudella maakiilalla kiinnitysreikien läpi.
- Varo rajauskaapelia: Vältä kaapelin osumista, venyttämistä tai katkeamista, kun ruuvaat kiiloja paikoilleen.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on kytketty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreä valo (symboli 1) | Rajauskaapeli on kytketty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vilkkuu vihreänä (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on kytketty väärin latausasemaan. Korjaa virhe |
| Punainen valo (symboli 4) | Akku latautuu. |
| Vilkkuu vuorotellen vihreänä ja punaisena | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole yli 250 metriä pitkä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja tehty oikein. Käytä mukana toimitettua liitintä ilman, että kuoritat kaapelia ensin.
- Mittaa resistanssi: Irrota rajauskaapelin päät latausasemasta ja mittaa resistanssi yleismittarilla. Uuden kaapelin resistanssin tulisi olla noin 2 ohmia per 100 metriä. Jos resistanssi on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.
Liittimen käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa katkon rajauskaapelissa.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitin: Aseta kaapelin päät liittimeen ilman kuorimista.

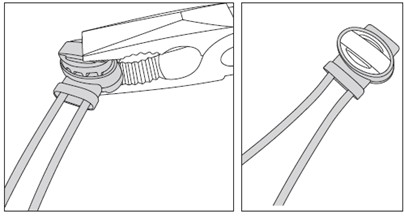

- Puristus: Käytä litteää pihditä puristaaksesi liitin tiukasti, niin että metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja kytketty oikein. Tässä muutamia yksinkertaisia vinkkejä:
- Maakiilat: Varmista, että kaikki muovikiilat on painettu kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos ilmenee virheitä, tarkista latausaseman liitännät uudelleen.
