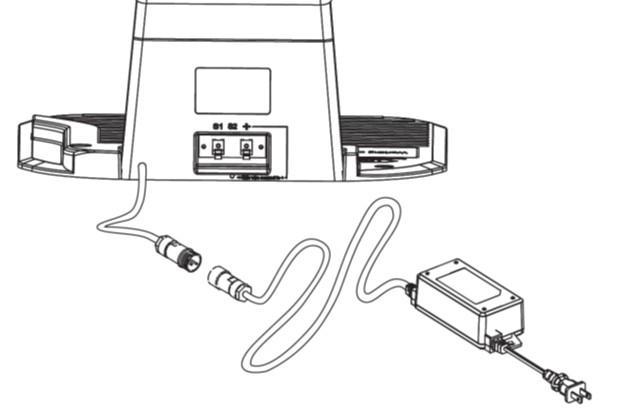

Virran kytkeminen latausasemaan.
- Liitä pistokkeet: Yhdistä latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan 6 maakiilalla kiinnitysreikien kautta.
- Varo rajaussähköjohtoa: Vältä osumista, venyttämistä tai johtimen katkeamista kiilatessa.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on oikein liitetty.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasemaa ei ole kytketty virtaan. |
| Palaa vihreänä (symboli 1) | Rajaussähköjohto on kytketty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vilkkuu vihreänä (symbolit 2+3) | Rajaussähköjohdossa on katkos. Rajaussähköjohdon päät on kytketty päinvastoin latausasemaan. Korjaa virhe |
| Palaa punaisena (symboli 4) | Akku latautuu. |
| Vilkkuu vuorotellen vihreänä ja punaisena | Akun ylläpitolataus (trickle charging). |
Virhe rajaussähköjohdon signaalissa:
- Tarkista rajaussähköjohdon pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana tulevaa liitosholkkia ilman, että kuoritat johtoa ensin.
- Mittaa vastus: Irrota rajaussähköjohdon päät latausasemasta ja mittaa vastus yleismittarilla. Uuden johdon vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, johto saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajaussähköjohtoa testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista irrottaa oikean rajaussähköjohdon päät latausasemasta ensin.

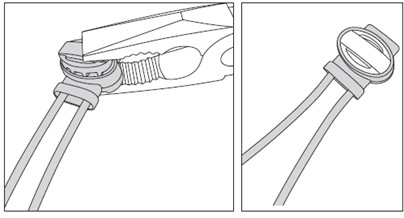

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa rajaussähköjohdon katkoksen.
- Valmistele johto: Leikkaa johdon päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Aseta johdon päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteää pihtejä puristaaksesi liitosholkin tiukasti, jotta metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajaussähköjohto on todennäköisesti asennettu ja liitetty oikein. Tässä muutamia yksinkertaisia vinkkejä:
- Kiilat: Varmista, että kaikki muovikiilat on lyöty kokonaan maahan.
- Johto: Tarkista, että johto on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos virheitä esiintyy, tarkista liitännät latausasemalla uudelleen.
