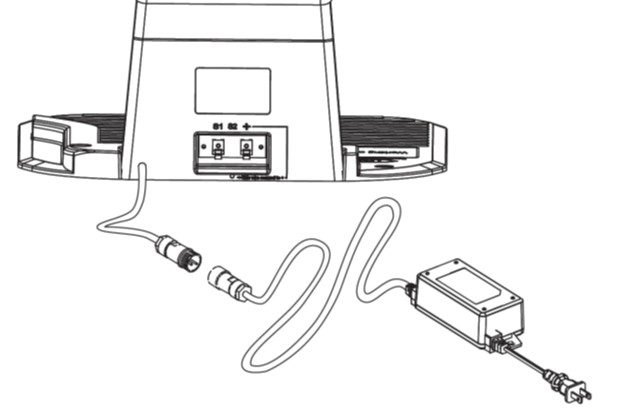

Virtalähteen liittäminen latausasemaan.
- Yhdistä liittimet: Liitä latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella maakiilalla kiinnitysreikien kautta.
- Varo rajakaapelia: Vältä osumista, venyttämistä tai katkeamista, kun ruuvaat kiilat maahan.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on kytketty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreä valo palaa (symboli 1) | Rajakaapeli on kytketty oikein, robottiruohonleikkuri on valmis ja akku on täyteen ladattu. |
| Vihreä vilkkuu (symbolit 2+3) | Rajakaapelissa on katkos. Rajakaapelin päät on kytketty väärin latausasemaan. Korjaa virhe |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Virhe rajakaapelin signaalissa:
- Tarkista rajakaapelin pituus: Varmista, ettei se ole yli 250 metriä pitkä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja tehdyt oikein. Käytä mukana tulevaa liitintä ilman, että kuoritat kaapelia ensin.
- Mittaa vastus: Irrota rajakaapelin päät latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8–10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajakaapelia testiradan tekemiseen varmistaaksesi, että robottiruohonleikkuri toimii oikein. Muista irrottaa oikean rajakaapelin päät latausasemasta ensin.
Liittimen käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä tarkoittaa rajakaapelin katkoa.
- Valmistele kaapeli: Leikkaa kaapelin päät siististi sivuleikkureilla.
- Liitin: Aseta kaapelin päät liittimeen ilman, että kuoritat niitä.

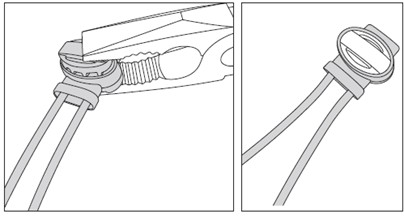

- Puristus: Käytä litteää pihteä puristaaksesi liittimen tiukasti kiinni, jotta metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajakaapeli on todennäköisesti asennettu ja kytketty oikein. Tässä on muutamia yksinkertaisia vinkkejä:
- Maakiilat: Varmista, että kaikki muovikiilat on lyöty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maassa.
- Signaali: Jos on virheitä, tarkista liitännät latausasemalla uudelleen.
