Vaihda vara-akku
Aloita poistamalla akku ja yläkansi.
Akun poistamista koskeva menettely on kuvattu käyttöoppaassa.

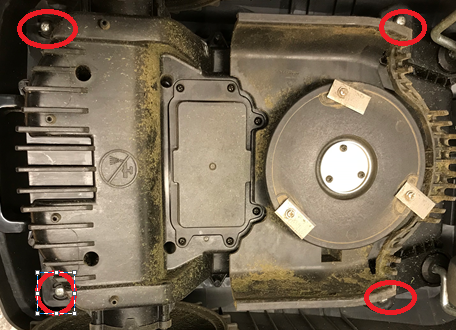

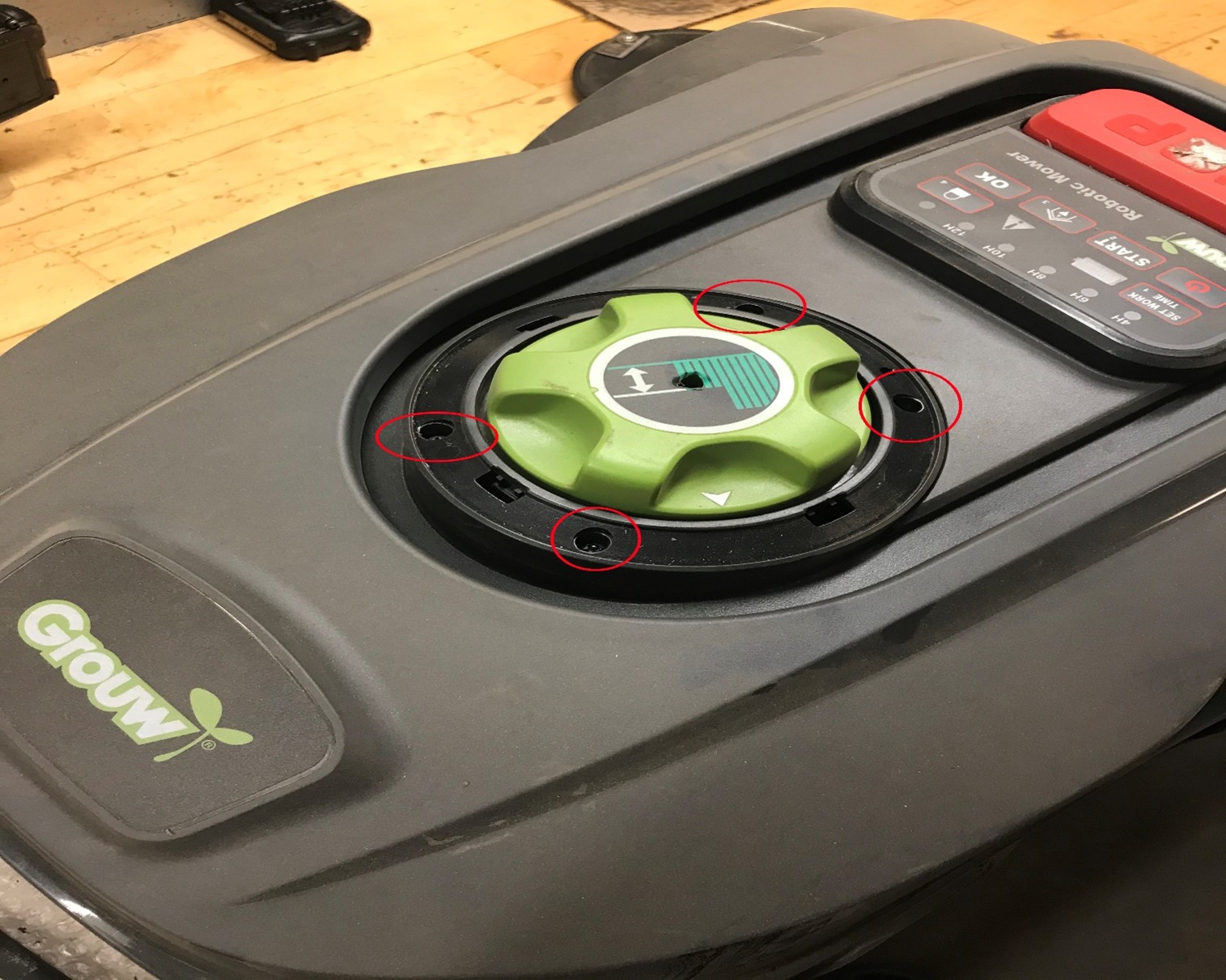

Kun akku on poistettu oikein, jatka irrottamalla neljä pulttia, jotka pitävät yläkantta paikallaan (merkitty punaisilla ympyröillä).

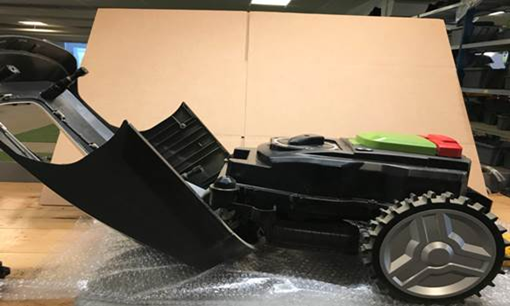

Akun ja pulttien poistamisen jälkeen käännä robottisi ympäri ja nosta yläkansi pois, aseta se sivuun (se pysyy kiinni kahdessa anturikaapelissa). Näet jotain tällaista:

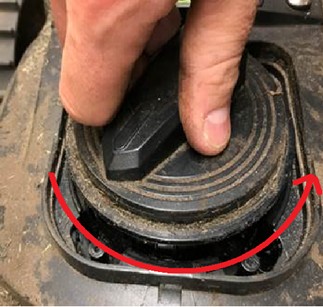

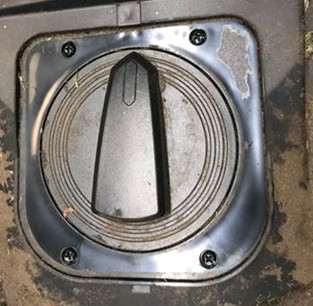

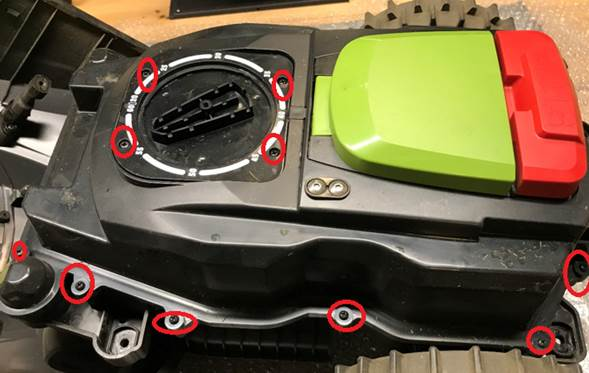

Robottia avataksesi poista kaikki ruuvit yläkannen ja leikkuukorkeuden säätöyksikön ympäriltä (yhteensä 20, katso alla olevat kuvat).

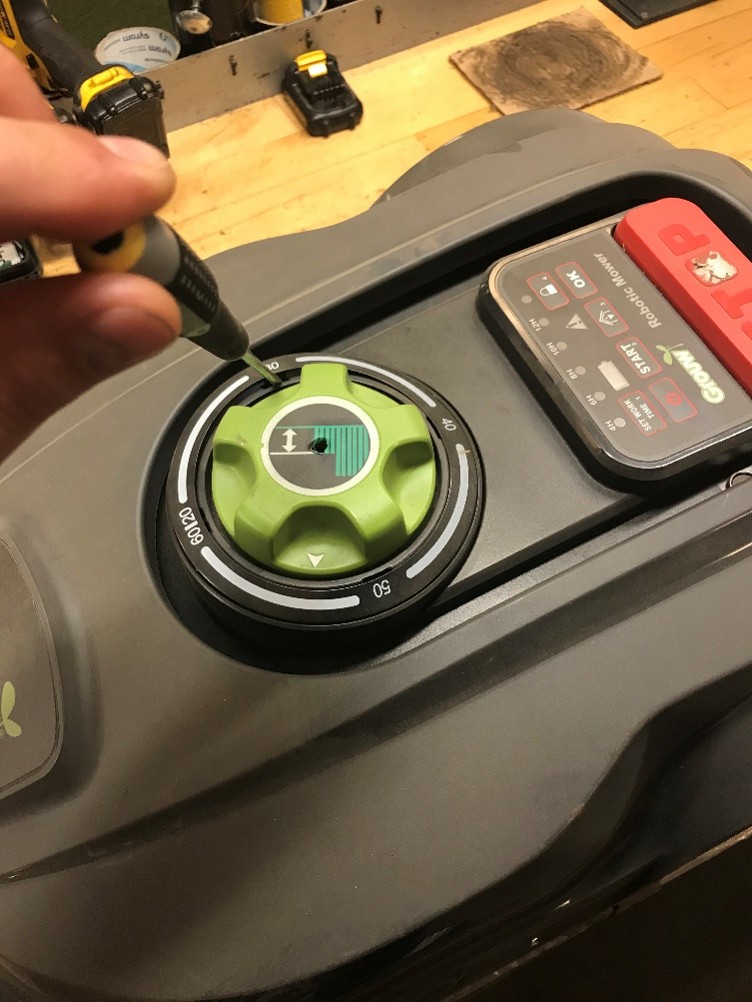

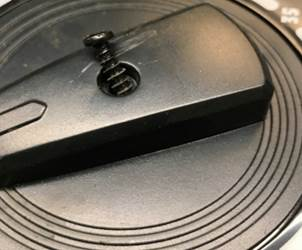

Käytä kantta varten tarkoitettua erityisruuvia; älä vaihda sitä muihin.

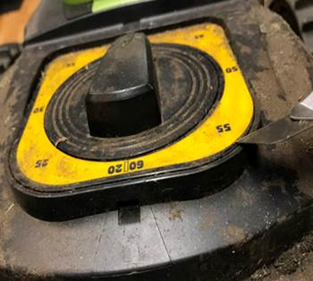

Vaihtoehtoisesti, jos saatavilla on toinen versio.

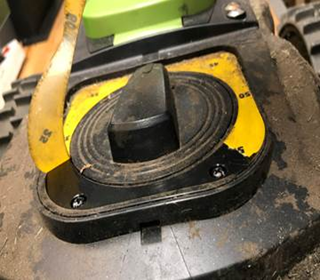

Vaihtoehtoisesti, jos saatavilla on toinen versio.

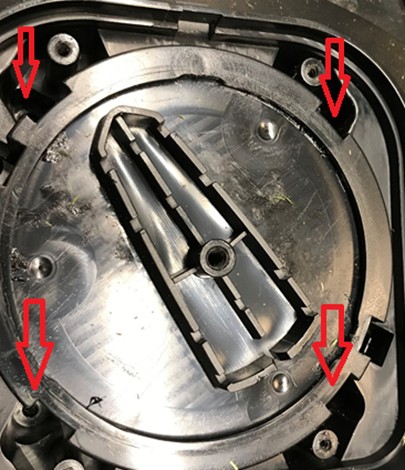

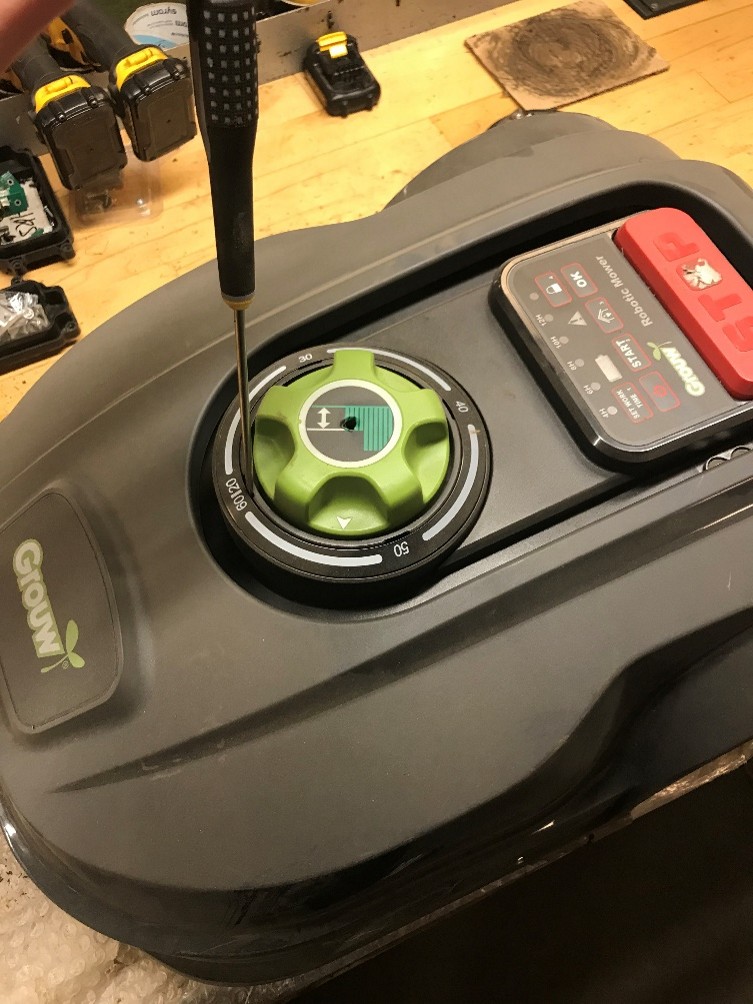

Nämä punaiset nuolet osoittavat neljään ruuviin, jotka sijaitsevat 5 cm syvyydessä korkeussäätöpainikkeen alla. Ne täytyy poistaa, muuten runkoa ei voi erottaa yläkannesta.

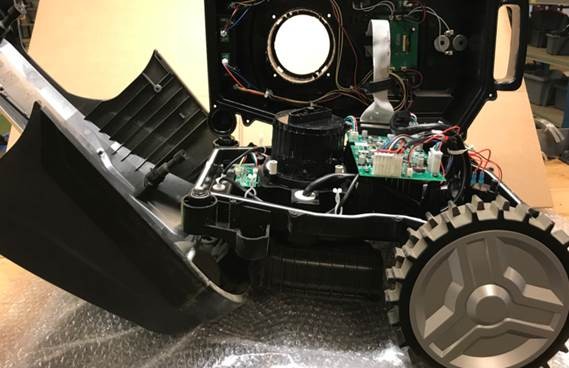

Kun kaikki ruuvit on poistettu, robotti voidaan avata.

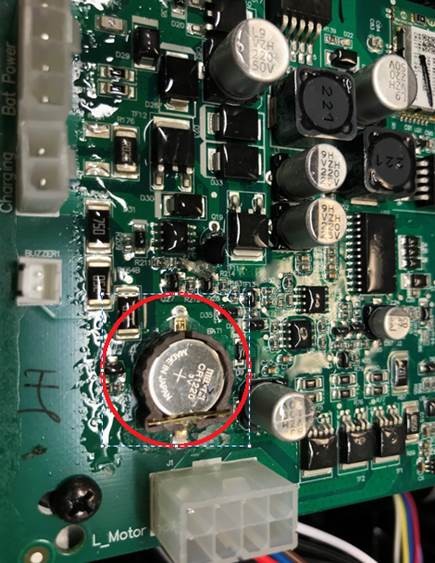

Vara-akku on standardi CR1220, sijoitettu piirilevyn yhteen kulmaan.
Vaihda CR1220 ja kokoa robotti uudelleen noudattamalla vaiheita käänteisessä järjestyksessä.
