Virran kytkeminen latausasemaan.

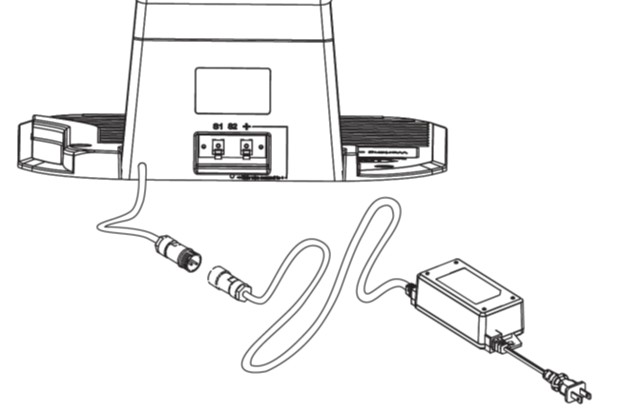

- Yhdistä liittimet: Liitä latausaseman johto virtalähteen johtoon.
- Kytke virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella kiinnityskynnyksellä asennusreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai katkeamista kaapelia kiinnittäessäsi kynnyksiä.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on oikein liitetty.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Palaa vihreänä (symboli 1) | Rajauskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vilkkuu vihreänä (symbolit 2+3) | Rajauskaapelissa on katkos. Rajauskaapelin päät on liitetty väärin latausasemaan. Korjaa virhe |
| Palaa punaisena (symboli 4) | Akku latautuu. |
| Vilkkuu vuorotellen vihreänä ja punaisena | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja tehty oikein. Käytä mukana tulevaa liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa resistanssi: Irrota rajauskaapelin päät latausasemasta ja mittaa resistanssi yleismittarilla. Uuden kaapelin resistanssin tulisi olla noin 2 ohmia / 100 metriä. Jos resistanssi on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin irrottaa oikean rajauskaapelin päät latausasemasta.

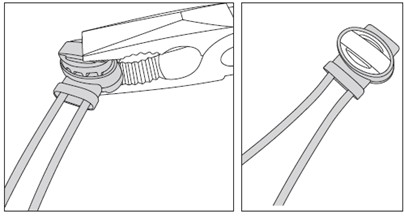

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa rajauskaapelin katkoksen.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.
- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteää pihtejä puristaaksesi liitosholkin tiukasti, jotta metallilevy holkin sisällä menee eristeen läpi ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja liitetty oikein. Tässä muutamia yksinkertaisia vinkkejä:
- Kiinnityskynnet: Varmista, että kaikki muovikiinnikkeet on upotettu kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos esiintyy virheitä, tarkista liitännät latausasemalla uudelleen.
