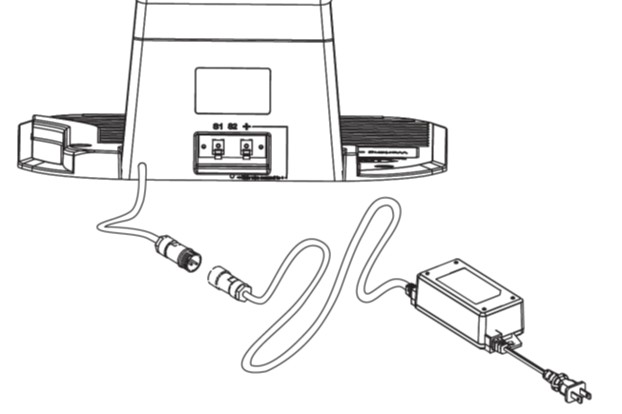

Virran liittäminen latausasemaan.
- Yhdistä pistokkeet: Liitä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella kiila-tapilla kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin katkeamista, kun ruuvaat kiilat paikoilleen.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on liitetty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Palaa vihreänä (symboli 1) | Rajauskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täyteen ladattu. |
| Vilkkuu vihreänä (symbolit 2+3) | Rajauskaapeli on katkennut. Rajauskaapelin päät on liitetty väärin latausasemaan. Korjaa virhe |
| Palaa punaisena (symboli 4) | Akku latautuu. |
| Vilkkuu vuorotellen vihreänä ja punaisena | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja tehty oikein. Käytä mukana toimitettua liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa vastus: Ota rajauskaapelin päät pois latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin ottaa oikean rajauskaapelin päät pois latausasemasta.

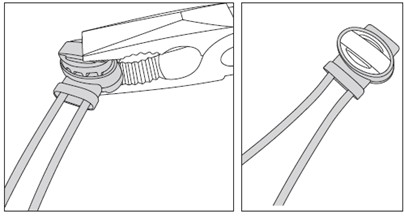

Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä tarkoittaa, että rajauskaapeli on katkennut.
- Valmistele kaapeli: Leikkaa kaapelin päät siististi poikkipihdeillä.
- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteitä pihtejä puristaaksesi liitosholkin tiukasti niin, että metallilevy holkin sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja liitetty oikein. Tässä on muutama yksinkertainen vinkki:
- Kiilat: Varmista, että kaikki muovikiilat on työnnetty kokonaan maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos ilmenee virheitä, tarkista liitännät latausasemalla uudelleen.
