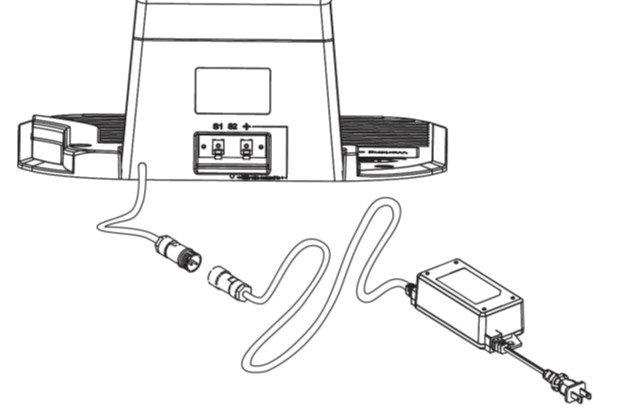

Virran liittäminen latausasemaan.
- Yhdistä pistokkeet: Liitä latausaseman johto virtalähteen johtoon.
- Liitä virtalähde: Kytke virtalähde 230 V pistorasiaan.
- Kiinnitä latausasema: Kun latausasema on oikeassa paikassa, kiinnitä se maahan kuudella kiinnityskynnyksellä kiinnitysreikien kautta.
- Varo rajauskaapelia: Vältä osumista, venyttämistä tai kaapelin katkeamista kiinnityskynnyksiä kiinnitettäessä.
- Tarkista asennus: Tarkista latausaseman merkkivalo varmistaaksesi, että kaikki on liitetty oikein.
| Merkkivalo | Merkitys |
| Pois päältä | Latausasema ei ole kytketty virtalähteeseen. |
| Vihreä valo palaa (symboli 1) | Rajausskaapeli on liitetty oikein, robottiruohonleikkuri on valmis ja akku on täysin ladattu. |
| Vihreä valo vilkkuu (symbolit 2+3) | Rajausskaapelissa on katkos. Rajausskaapelin päät on liitetty käänteisesti latausasemaan. Korjaa virhe |
| Punainen valo palaa (symboli 4) | Akku latautuu. |
| Vihreä ja punainen valo vilkkuvat vuorotellen | Akun ylläpitolataus (trickle charging). |
Virhe rajauskaapelin signaalissa:
- Tarkista rajauskaapelin pituus: Varmista, ettei se ole pidempi kuin 250 metriä.
- Tarkista liitokset: Varmista, että liitokset ovat kuivia ja oikein tehtyjä. Käytä mukana toimitettua liitosholkkia ilman, että kuoritat kaapelia ensin.
- Mittaa vastus: Ota rajauskaapelin päät pois latausasemasta ja mittaa vastus yleismittarilla. Uuden kaapelin vastuksen tulisi olla noin 2 ohmia per 100 metriä. Jos vastus on yli 8-10 ohmia, kaapeli saattaa tarvita vaihtoa.
- Tee testirata: Käytä noin 10 metriä rajauskaapelia testiradan tekemiseen tarkistaaksesi, toimiiko robottiruohonleikkuri oikein. Muista ensin ottaa oikean rajauskaapelin päät pois latausasemasta.
Liitosholkin käyttö:
- Merkkivalo vilkkuu vihreänä: Tämä osoittaa katkoksen rajauskaapelissa.
- Valmistele kaapeli: Leikkaa kaapelin päät puhtaiksi sivuleikkureilla.

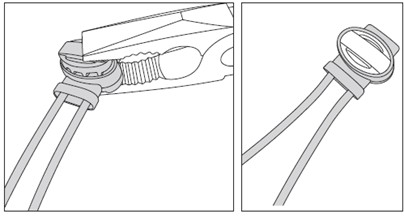

- Liitosholkki: Aseta kaapelin päät liitosholkkiin ilman kuorimista.
- Puristus: Käytä litteää pihdintä puristaaksesi liitosholkin tiukasti, jotta metallilevy sisällä läpäisee eristeen ja palauttaa yhteyden.
Kun merkkivalo palaa vihreänä, rajauskaapeli on todennäköisesti asennettu ja liitetty oikein. Tässä on muutamia yksinkertaisia vinkkejä:
- Kiinnityskynnykset: Varmista, että kaikki muovikiinnityskynnykset on työnnetty täysin maahan.
- Kaapeli: Tarkista, että kaapeli on tiukasti ja tasaisesti maata vasten.
- Signaali: Jos virheitä esiintyy, tarkista liitännät latausasemalla uudelleen.
