Tämä ohje antaa yleisiä ohjeita ja tunnustaa, että eri mallien välillä voi olla vaihtelua.
Vaihtaaksesi sähköisiä komponentteja, robottiruohonleikkari on avattava ja runko erotettava yläkannesta. Ruohonleikkurin muotoilu mahdollistaa helpon työn ja noudattaa vaihe vaiheelta -logiikkaa prosessissa. Käytä riittävästi aikaa osien vaihtamiseen ruohonleikkurissasi ensimmäistä kertaa. Kaikki osat robottiruohonleikkuriisi löytyvät verkkosivultamme https://schou.com.
Muutama vinkki:
- Jokaisen vaiheen valokuvaaminen, mukaan lukien kaikki mukana olevat osat, voi auttaa vaiheiden kääntämisessä uudelleenasennusta varten tai varaosien tilaamisessa.
- Älä kiristä ruuveja liikaa. Laitteen osat on valmistettu muovista, ja kierteet voivat helposti vaurioitua, jos käytät liikaa voimaa tai vääntömomenttia sähkötyökaluissasi (suosittelemme langatonta porakonetta/ruuvinväännintä asetettuna momenttiin 4).
- Ole kärsivällinen, kun irrotat napsautuksia ja lukkoja, ja varmista, että valitsemasi työkalu sopii hyvin.
- Vaihda aina yksi osa kerrallaan.
-

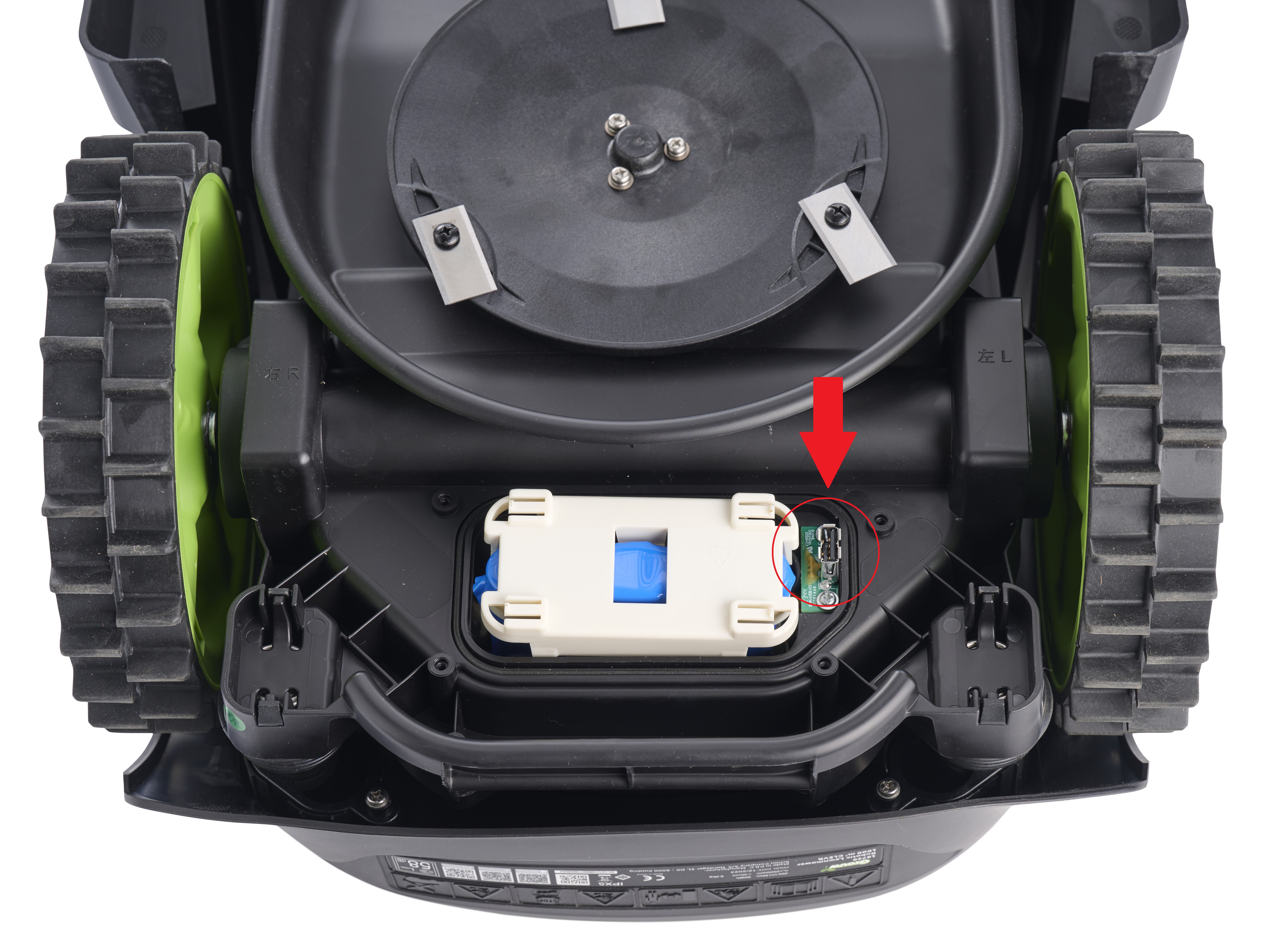

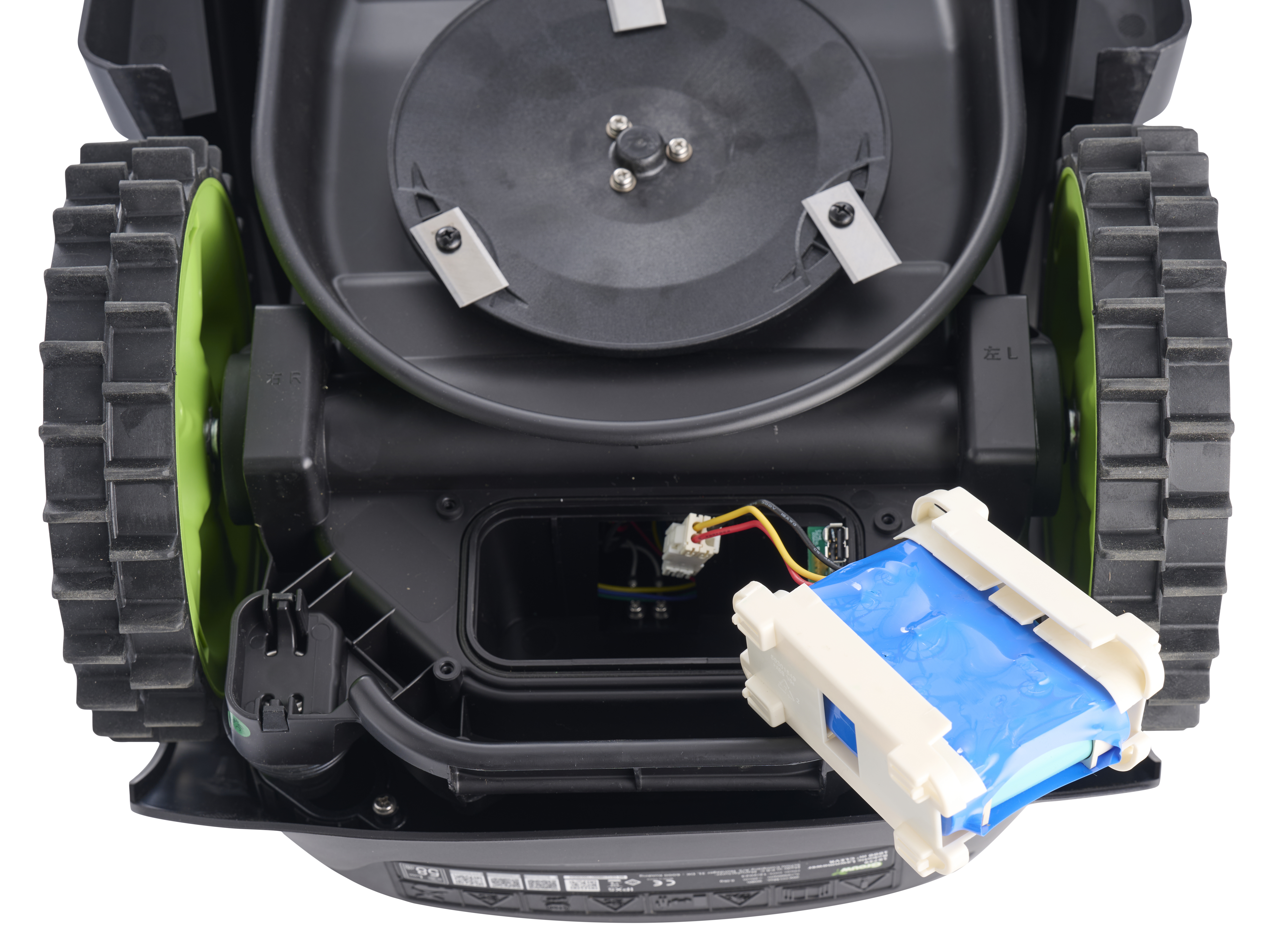

Sammuta ruohonleikkuri

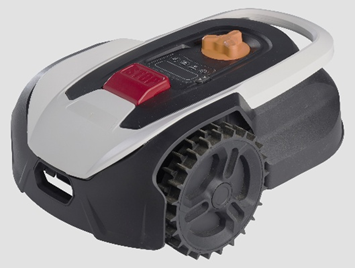

2. Poista robotin yläkansi.
- Aseta robotti vakaalle pinnalle ja poista 2 ruuvia kuvan osoittamalla tavalla.

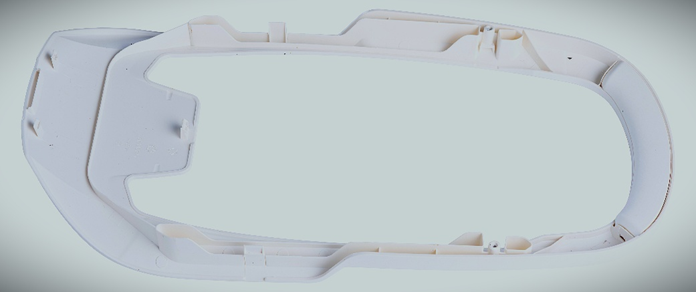

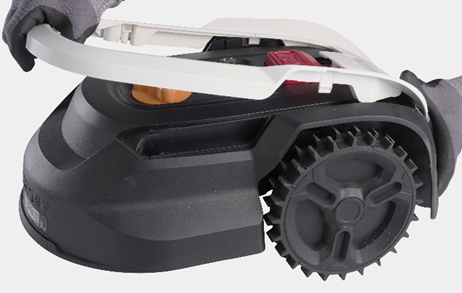

- Nosta koristeosa varovasti yläkannesta vapauttaaksesi sen napsalukosta.
3. Leikkuumotoriyksikön irrotus.

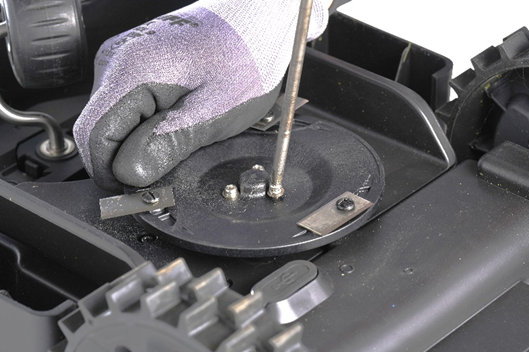

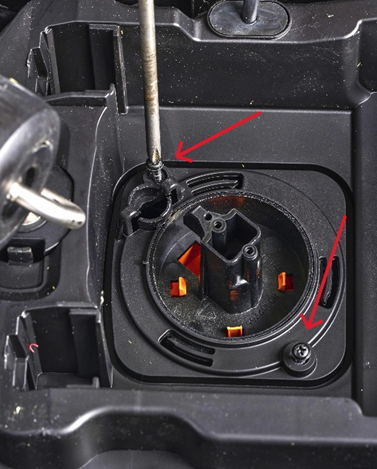

- Irrota leikkuulevy ja suojalevyt

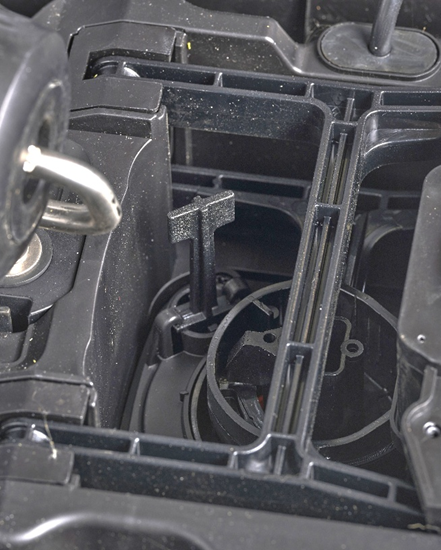

- Käännä korkeusasetuksen säätönuppi noin 30 astetta vastapäivään ja nosta se ylös. Tämä mahdollistaa leikkuukorkeuden 55 mm ylittämisen ja kelluvamekanismin irrottamisen leikkuuyksiköstä.

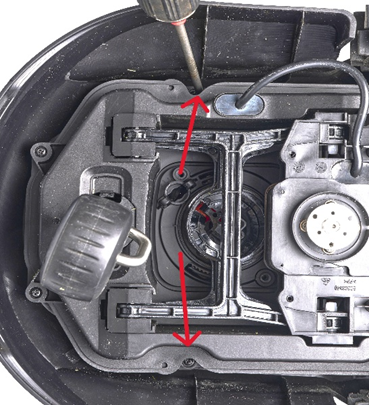

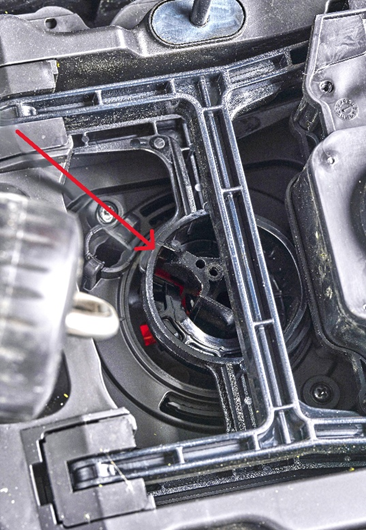

- Käännä korkeusasetuksen säätönuppi maksimiin, kunnes lukko saavuttaa kuvan osoittaman asennon.
-

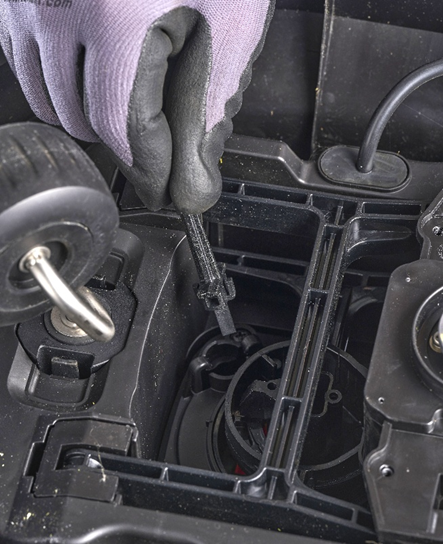

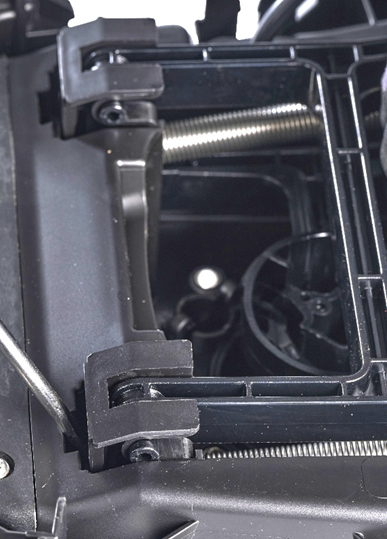

Käytä talttapäistä ruuvimeisseliä löysätäksesi napsalukon ja irrottaaksesi leikkuukorkeusyksikön.
-

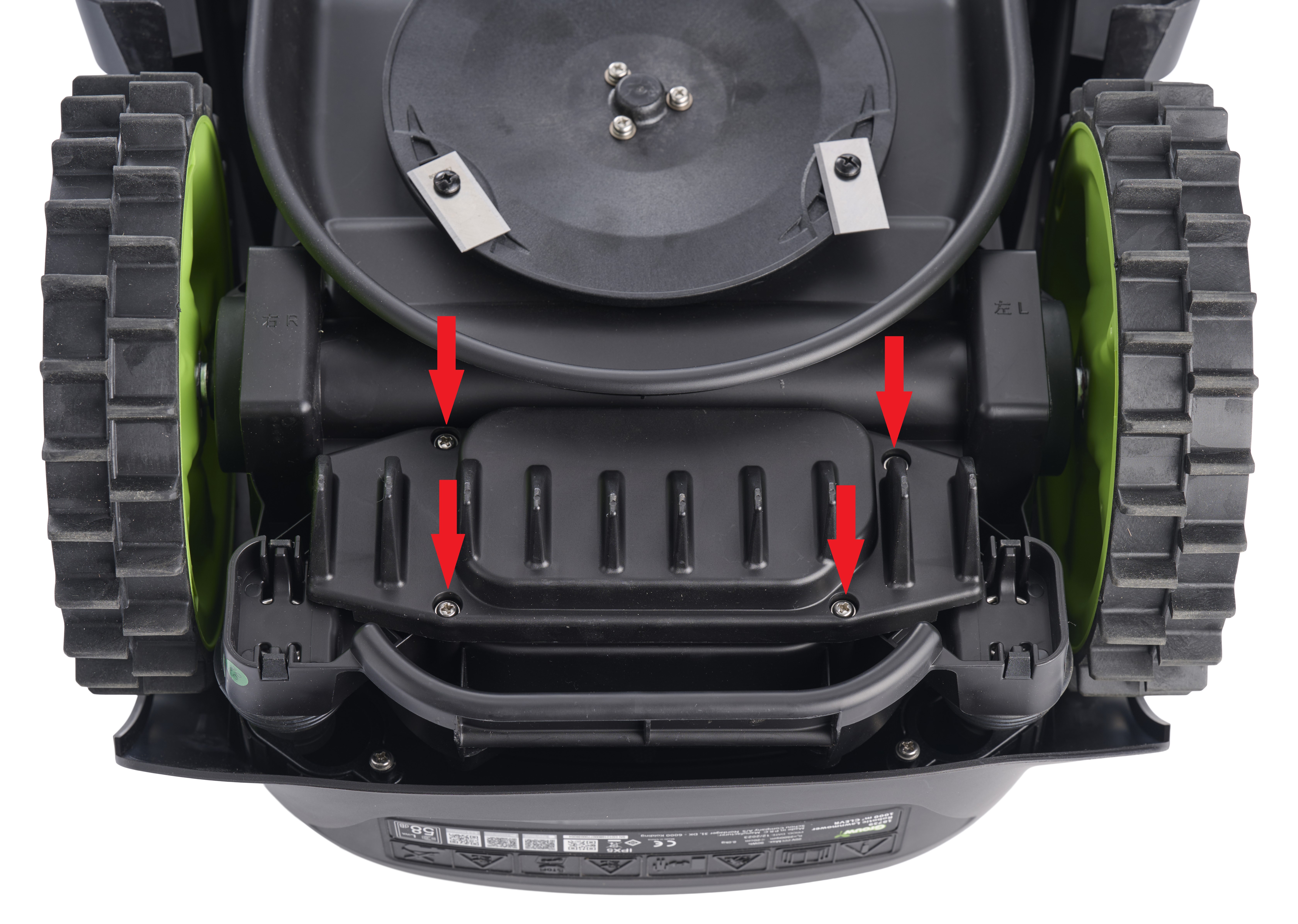

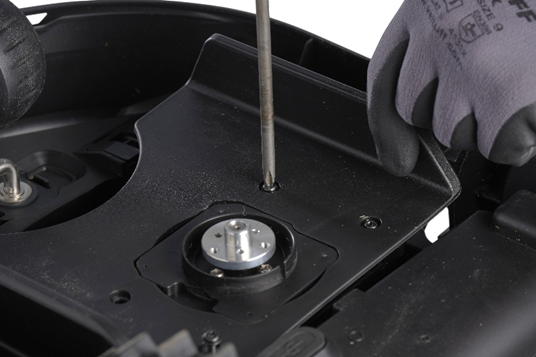

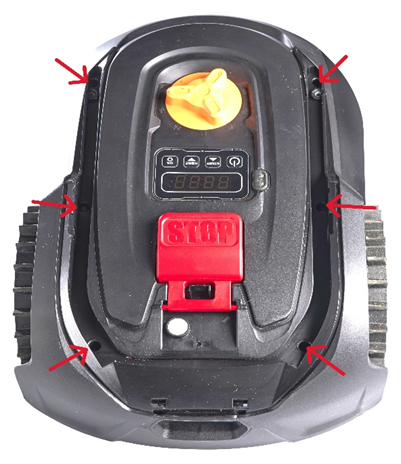

Yläkansi on kiinnitetty runkoon kahdella ruuvilla alapuolelta ja kuudella ruuvilla yläpuolelta. Aloita poistamalla kaksi ruuvia alapuolelta.

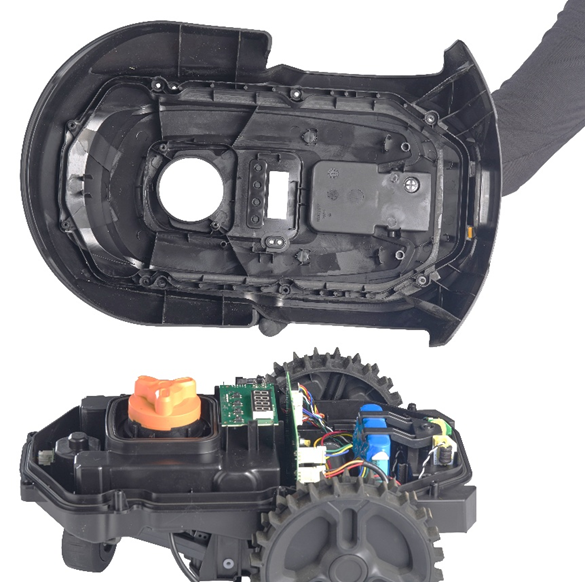

- Ruuvien poistamisen jälkeen erottele yläkansi rungosta.
Kokoa ruohonleikkuri uudelleen varmistaen, että kaikki osat sopivat oikein ja tiiviisti. Tarkista tiivisteiden kunto varmistaaksesi vedenpitävyyden. Väärä kokoaminen voi lyhentää ruohonleikkurin käyttöikää kosteuden ja sähkökomponenttien hapettumisen vuoksi.
