Diese Anleitung gibt allgemeine Anweisungen und erkennt an, dass es Unterschiede zwischen verschiedenen Modellen geben kann.
Um elektrische Komponenten auszutauschen, muss der Mähroboter geöffnet und das Chassis vom oberen Deckel getrennt werden. Das Design des Mähers gewährleistet eine einfache Arbeit und folgt einer Schritt-für-Schritt-Logik im Prozess. Nehmen Sie sich Zeit, wenn Sie zum ersten Mal Teile an Ihrem Mäher austauschen. Alle Teile für Ihren Mähroboter finden Sie auf unserer Webseite https://schou.com.
Ein paar Tipps:
- Das Fotografieren jedes Schrittes im Prozess, einschließlich aller beteiligten Teile, kann beim Zurücksetzen der Schritte für die Wiederzusammenbau oder beim Bestellen von Ersatzteilen helfen.
- Ziehen Sie die Schrauben nicht zu fest an. Die Gehäuseteile bestehen aus Kunststoff, und die Gewinde können leicht beschädigt werden, wenn Sie zu viel Kraft oder Drehmoment mit Ihrem Elektrowerkzeug anwenden (wir empfehlen einen kabellosen Bohrer/Schrauber mit einem Drehmoment von 4).
- Seien Sie geduldig, wenn Sie Schnappverschlüsse und Clips lösen, und stellen Sie sicher, dass das von Ihnen gewählte Werkzeug gut passt.
- Ersetzen Sie immer nur ein Teil auf einmal.
-

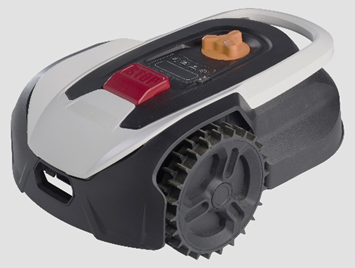

Schalten Sie den Mäher aus
2. Entfernen Sie die obere Abdeckung des Roboters.
- Platzieren Sie den Roboter auf einer stabilen Oberfläche und entfernen Sie die 2 Schrauben wie auf dem Bild gezeigt.

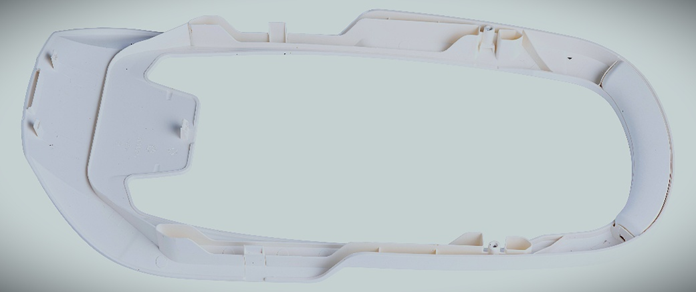

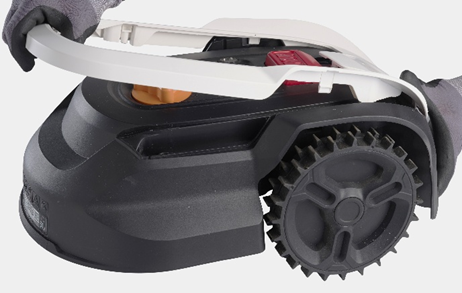

- Heben Sie vorsichtig das Dekorationsmodul von der oberen Abdeckung ab, um es von den Schnappverschlüssen zu lösen.
3. Demontage der Schneidemotoreinheit.

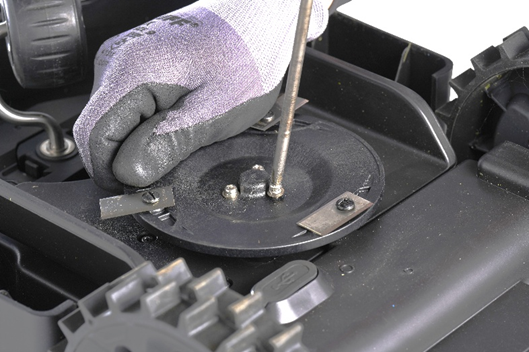

- Demontieren Sie die Schneidscheibe und die Schutzabdeckungen

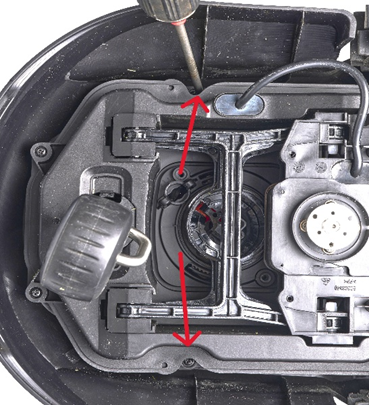

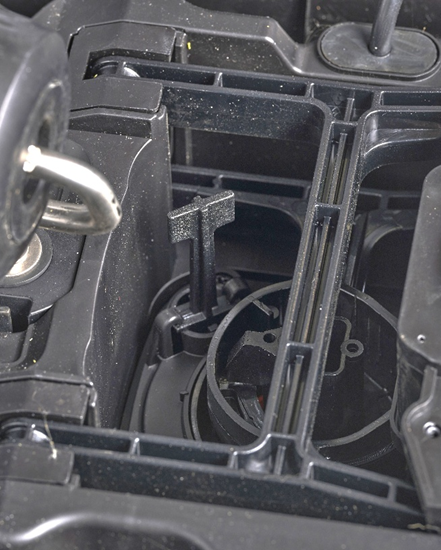

- Drehen Sie den Höhenverstellknopf-Stoppblock etwa 30 Grad gegen den Uhrzeigersinn und heben Sie ihn an. Dadurch wird es möglich, die Schnitthöhe von 55 mm zu überschreiten und die Schwimmmechanik von der Schneideinheit zu trennen.

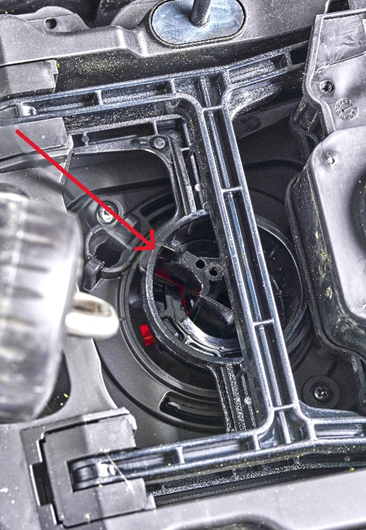

- Drehen Sie den Höhenverstellknopf auf Maximum, bis der Block die auf dem Bild gezeigte Position erreicht.
-

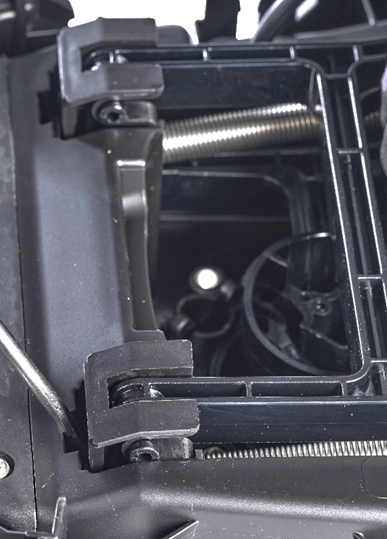

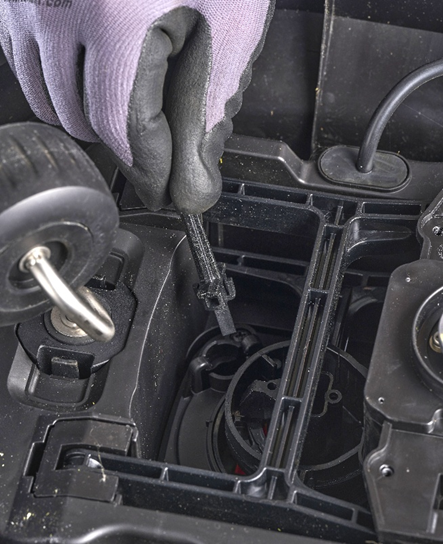

Verwenden Sie einen flachen Schraubendreher, um den Schnappverschluss zu lösen und die Schnitthöheneinheit zu demontieren.
-

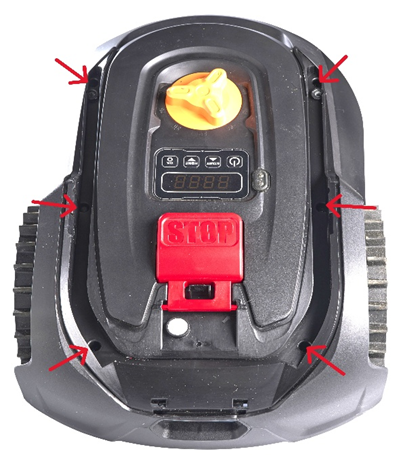

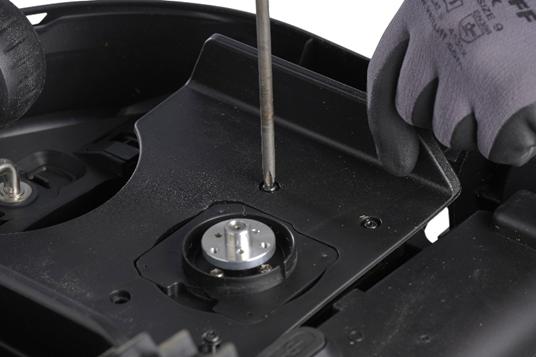

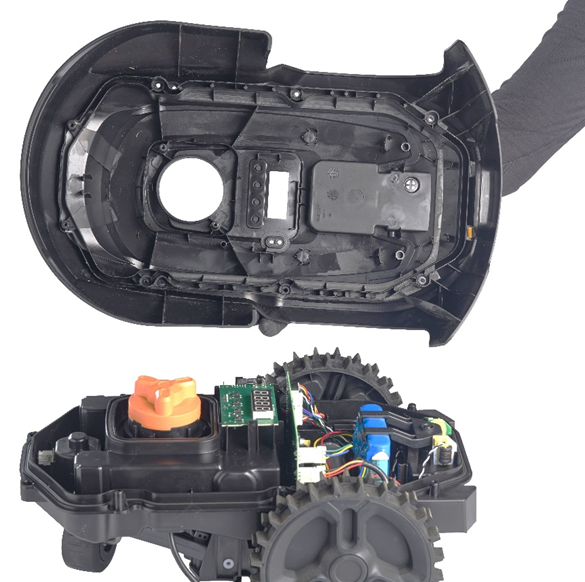

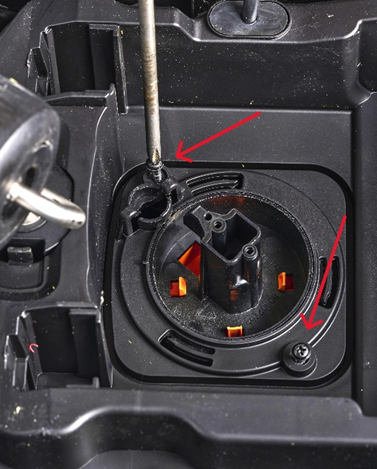

Die obere Abdeckung ist mit zwei Schrauben von unten und sechs Schrauben von oben am Chassis befestigt. Beginnen Sie mit dem Entfernen der zwei Schrauben an der Unterseite.
- Nach dem Entfernen der Schrauben trennen Sie die obere Abdeckung vom Chassis.
Beim Zusammenbau des Mähers müssen alle Teile korrekt und fest sitzen. Überprüfen Sie, dass Dichtungen unbeschädigt sind, um Wasserdichtigkeit zu gewährleisten. Eine falsche Montage kann die Lebensdauer des Mähers aufgrund von Feuchtigkeitsschäden und Oxidation der elektrischen Komponenten verkürzen.
Austausch der Batterie

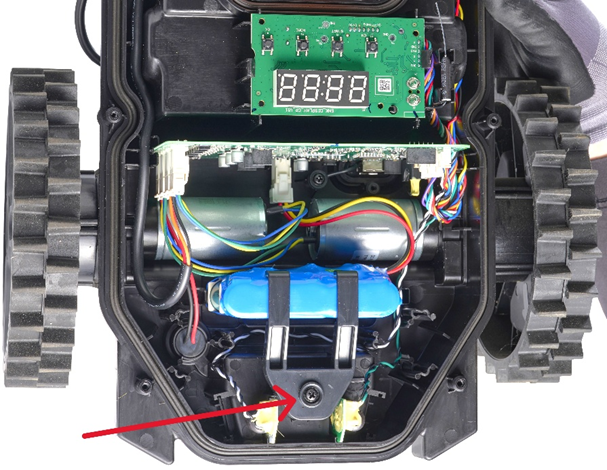

- Um die Batterie zu wechseln, entfernen Sie die Schraube am Batteriefach, um die Batterie zu lösen. Ersetzen Sie sie durch die neue Batterie und bauen Sie wieder zusammen.
