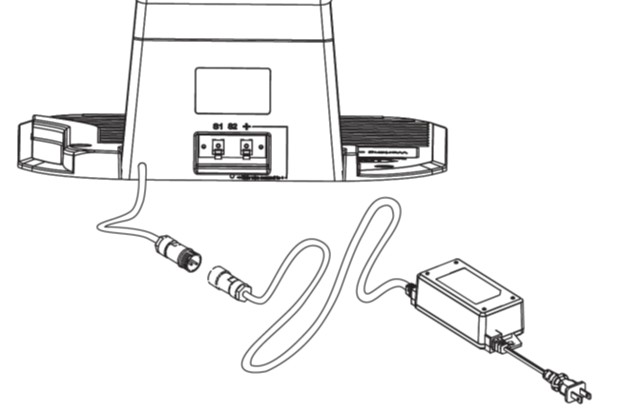

Anschluss der Stromversorgung an die Ladestation.
- Verbinden Sie die Stecker: Schließen Sie das Kabel der Ladestation an das Kabel der Stromversorgung an.
- Stromversorgung anschließen: Stecken Sie die Stromversorgung in eine 230-V-Steckdose.
- Befestigen Sie die Ladestation: Wenn die Ladestation korrekt positioniert ist, befestigen Sie sie mit den 6 Heringen durch die Montageöffnungen am Boden.
- Achten Sie auf das Begrenzungskabel: Vermeiden Sie es, das Kabel beim Eindrehen der Heringe zu treffen, zu dehnen oder zu knicken.
- Überprüfen Sie die Installation: Prüfen Sie die Kontrollleuchte an der Ladestation, um sicherzustellen, dass alles korrekt angeschlossen ist.
| Kontrollleuchte | Bedeutung |
| Aus | Die Ladestation ist nicht mit Strom verbunden. |
| Leuchtet grün (Symbol 1) | Das Begrenzungskabel ist korrekt angeschlossen, der Mähroboter ist bereit und der Akku ist vollständig geladen. |
| Blinkt grün (Symbol 2+3) | Es liegt eine Unterbrechung im Begrenzungskabel vor. Die Enden des Begrenzungskabels sind an der Ladestation vertauscht angeschlossen. Beheben Sie den Fehler |
| Leuchtet rot (Symbol 4) | Der Akku wird geladen. |
| Wechselt zwischen grün und rot blinkend | Erhaltungsladung des Akkus (Trickle Charging). |
Fehler beim Signal des Begrenzungskabels:
- Überprüfen Sie die Länge des Begrenzungskabels: Stellen Sie sicher, dass es nicht länger als 250 Meter ist.
- Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass die Verbindungen trocken und korrekt ausgeführt sind. Verwenden Sie die mitgelieferte Muffe, ohne das Kabel vorher abzuisolieren.
- Messen Sie den Widerstand: Ziehen Sie die Enden des Begrenzungskabels aus der Ladestation und messen Sie den Widerstand mit einem Multimeter. Ein neues Kabel sollte einen Widerstand von ca. 2 Ohm pro 100 Meter haben. Wenn der Widerstand über 8-10 Ohm liegt, muss das Kabel möglicherweise ersetzt werden.
- Erstellen Sie eine Teststrecke: Verwenden Sie ca. 10 Meter Begrenzungskabel, um eine Teststrecke anzulegen und zu prüfen, ob der Mähroboter korrekt funktioniert. Denken Sie daran, die Enden des richtigen Begrenzungskabels vorher aus der Ladestation zu ziehen.

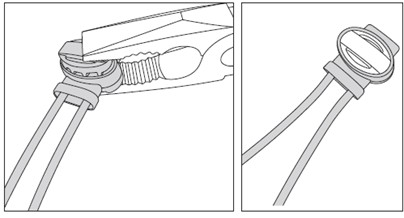

Verwendung der Muffe:
- Kontrollleuchte blinkt grün: Dies zeigt eine Unterbrechung im Begrenzungskabel an.
- Bereiten Sie das Kabel vor: Schneiden Sie die Kabelenden mit einem Seitenschneider sauber ab.
- Muffe: Stecken Sie die Kabelenden ohne Abisolieren in die Muffe.
- Zusammendrücken: Verwenden Sie eine Flachzange, um die Muffe fest zusammenzudrücken, sodass die Metallplatte innen durch die Isolierung dringt und die Verbindung wiederherstellt.
Wenn die Kontrollleuchte grün leuchtet, ist das Begrenzungskabel wahrscheinlich korrekt verlegt und angeschlossen. Hier einige einfache Tipps:
- Heringe: Stellen Sie sicher, dass alle Kunststoffheringe vollständig im Boden stecken.
- Kabel: Überprüfen Sie, dass das Kabel straff und flach auf dem Boden liegt.
- Signal: Bei Fehlern überprüfen Sie die Verbindungen an der Ladestation erneut.
