Diese Anleitung gibt allgemeine Hinweise und erkennt an, dass es zwischen verschiedenen Modellen Variationen geben kann.
Um elektrische Komponenten auszutauschen, muss der Mähroboter geöffnet und das Chassis vom oberen Deckel getrennt werden. Das Design des Mähers gewährleistet eine einfache Handhabung und folgt einer Schritt-für-Schritt-Logik im Prozess. Nehmen Sie sich Zeit, wenn Sie zum ersten Mal Teile an Ihrem Mäher austauschen. Alle Teile für Ihren Mähroboter finden Sie auf unserer Webseite https://schou.com.
Ein paar Tipps:
- Das Fotografieren jedes Schrittes im Prozess, einschließlich aller beteiligten Teile, kann helfen, die Schritte beim Wiedereinbau nachzuvollziehen oder Ersatzteile zu bestellen.
- Ziehen Sie die Schrauben nicht zu fest an. Die Gehäuseteile bestehen aus Kunststoff, und die Gewinde können leicht beschädigt werden, wenn Sie zu viel Kraft oder Drehmoment mit Ihrem Elektrowerkzeug anwenden (wir empfehlen einen kabellosen Bohrschrauber mit eingestelltem Drehmoment von 4).
- Seien Sie geduldig beim Lösen von Schnappverschlüssen und Clips und stellen Sie sicher, dass das von Ihnen gewählte Werkzeug gut passt.
- Wechseln Sie immer nur ein Teil nach dem anderen aus.
-

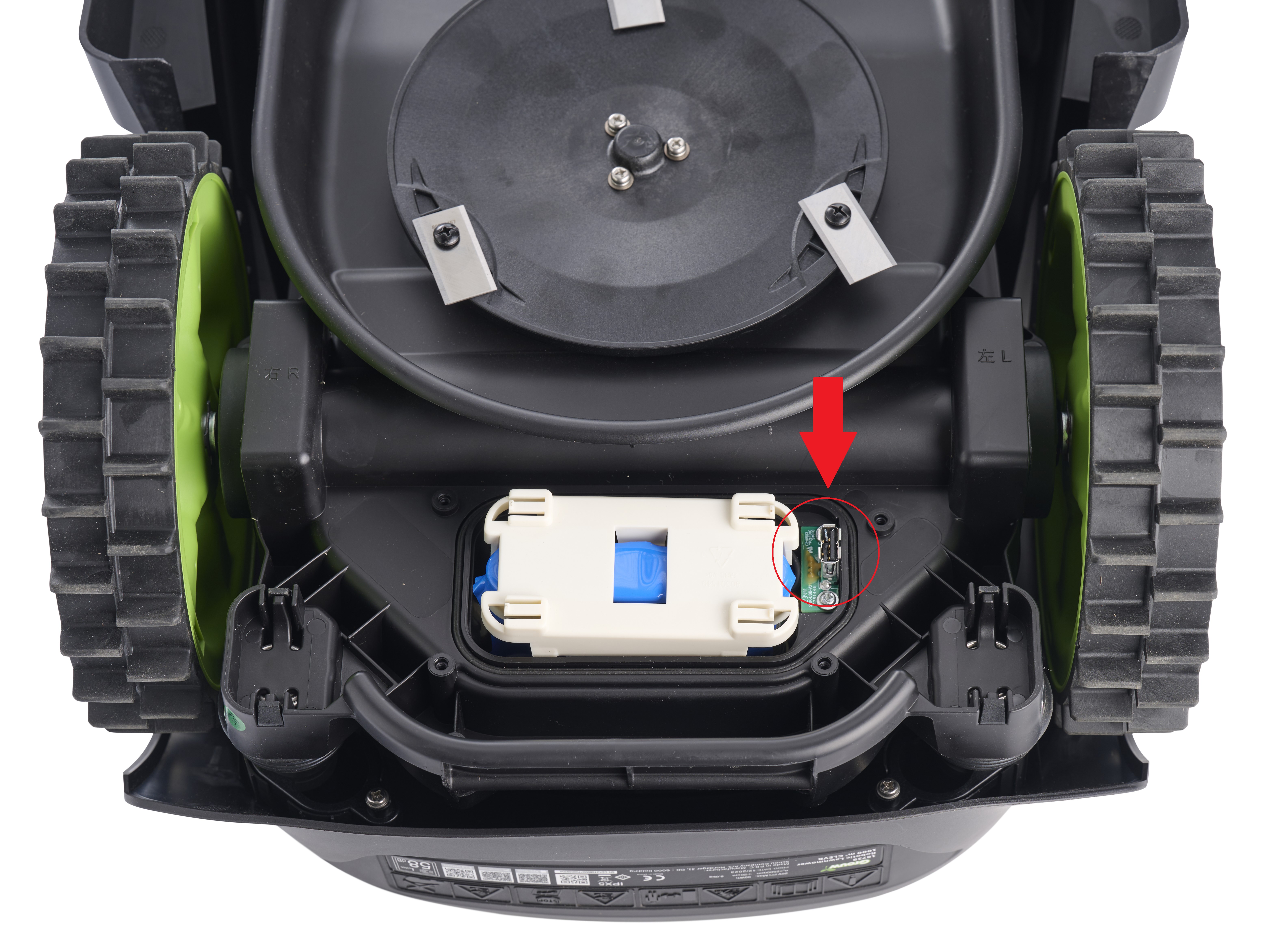

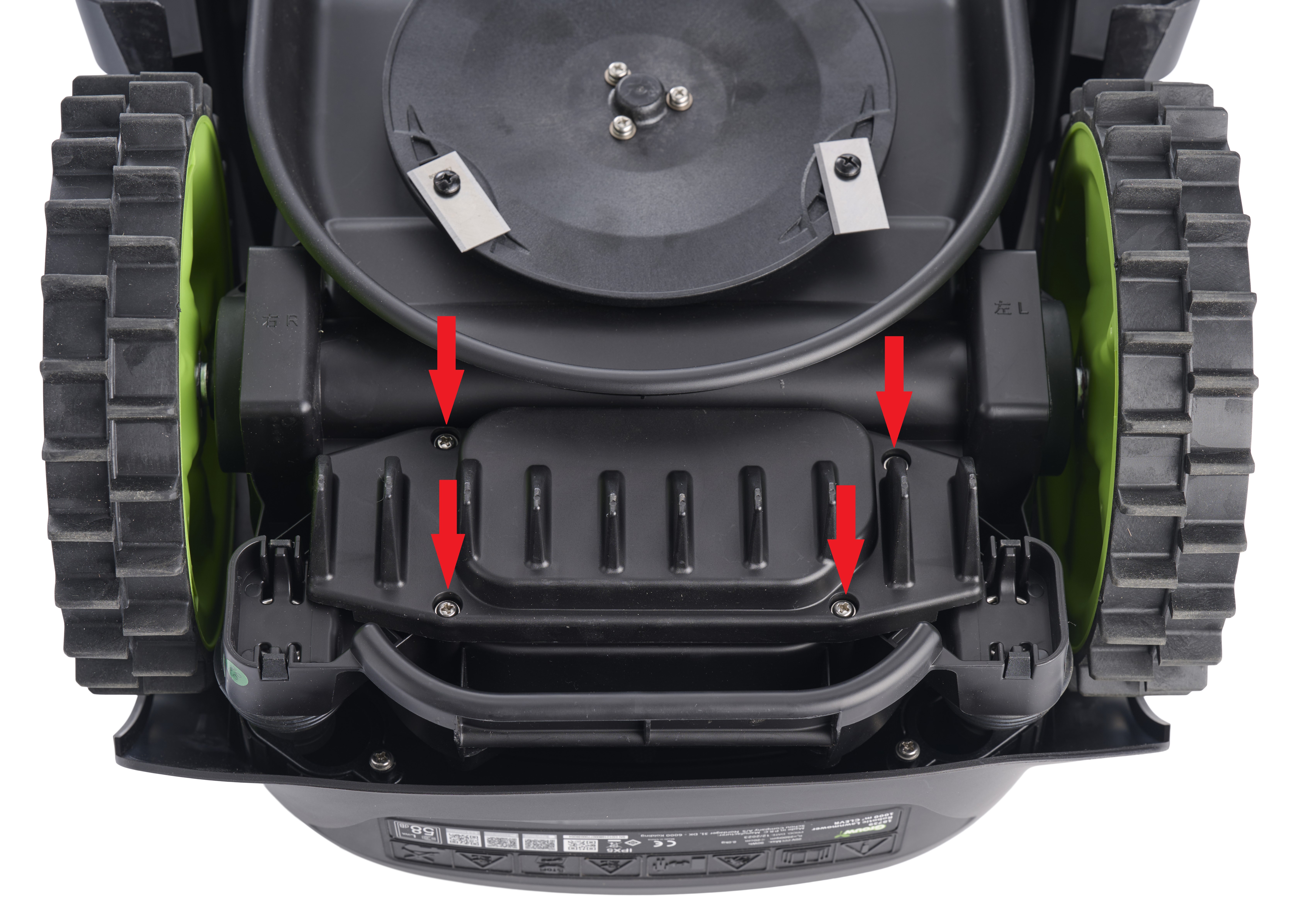

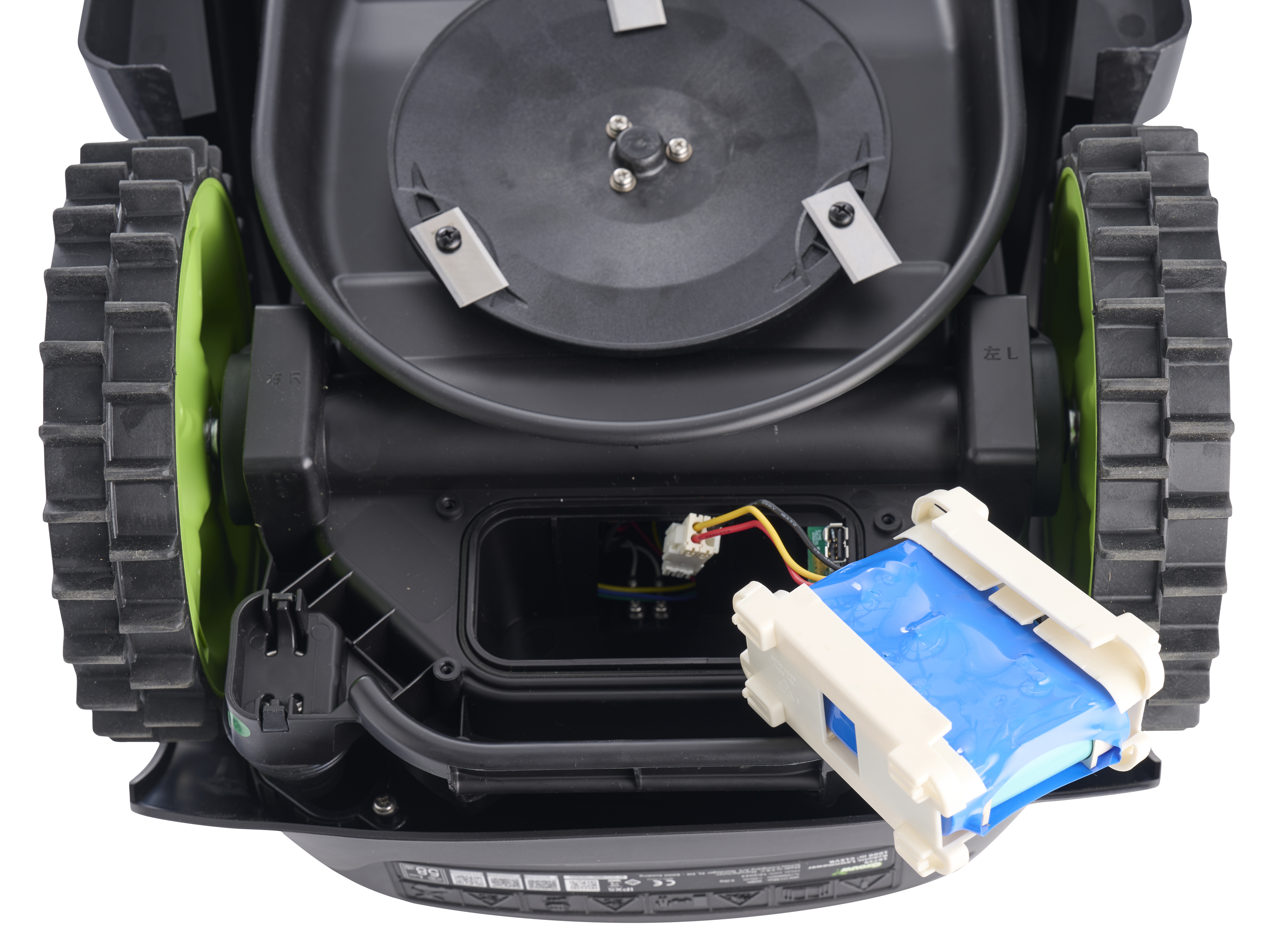

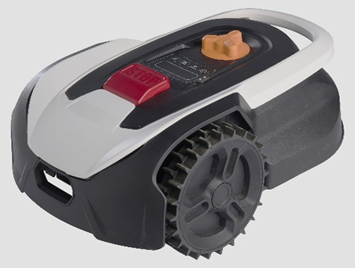

Schalten Sie den Mäher aus
2. Entfernen Sie die obere Abdeckung des Roboters.
- Platzieren Sie den Roboter auf einer stabilen Oberfläche und entfernen Sie die 2 Schrauben, wie im Bild gezeigt.

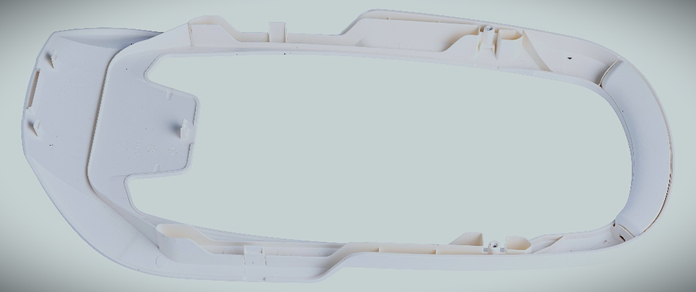

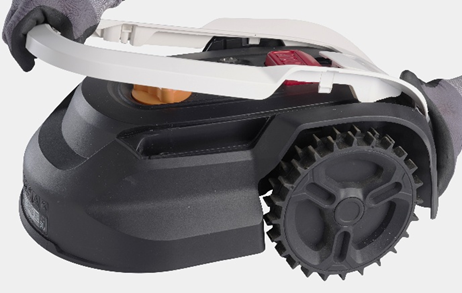

- Heben Sie das Dekorationsmodul vorsichtig vom oberen Deckel ab, um es von den Schnappverschlüssen zu lösen.
3. Ausbau der Mähmotor-Einheit.

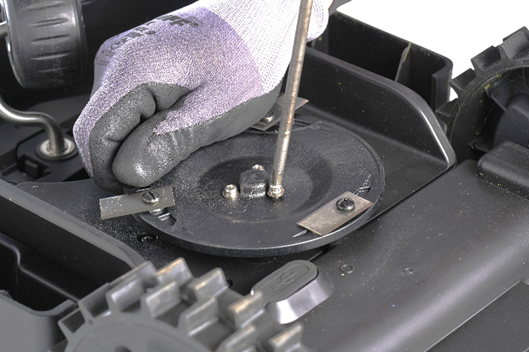

- Demontieren Sie die Mähscheibe und die Schutzabdeckungen

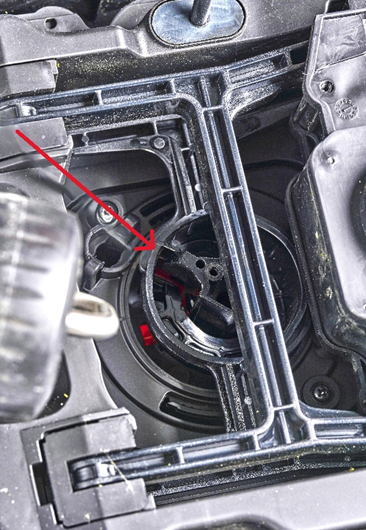

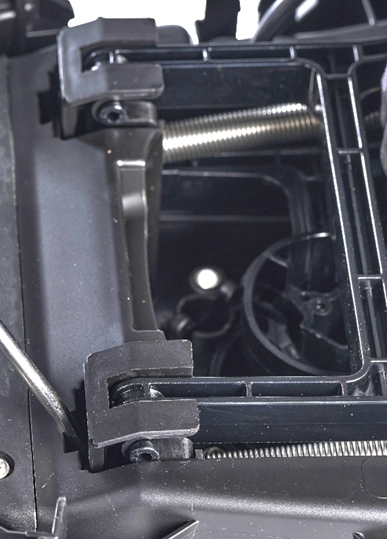

- Drehen Sie den Höhenverstellknopf-Stoppblock etwa 30 Grad gegen den Uhrzeigersinn und heben Sie ihn an. Dadurch wird es möglich, die Schnitthöhe von 55 mm zu überschreiten und die Schwimmmechanik von der Schneideinheit zu trennen.

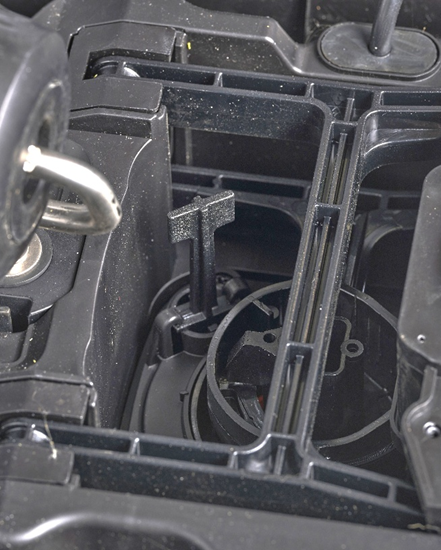

- Drehen Sie den Höhenverstellknopf auf Maximum, bis der Block die Position im Bild erreicht.
-

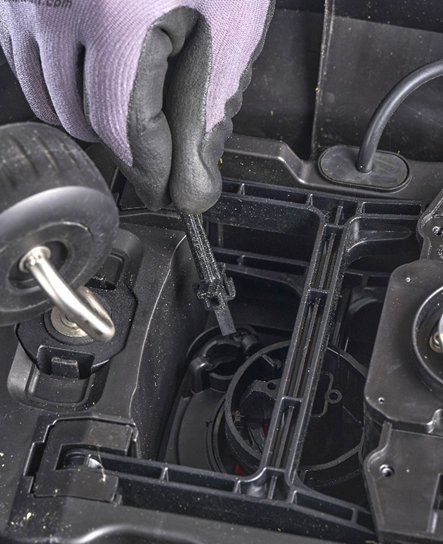

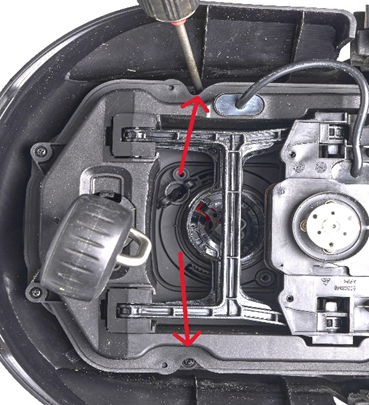

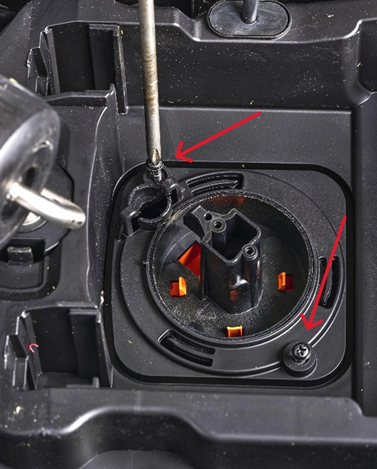

Verwenden Sie einen flachen Schraubendreher, um den Schnappverschluss zu lösen und die Mähhöhen-Einheit zu demontieren.
-

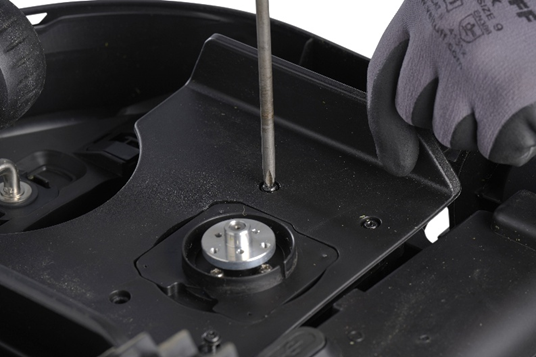

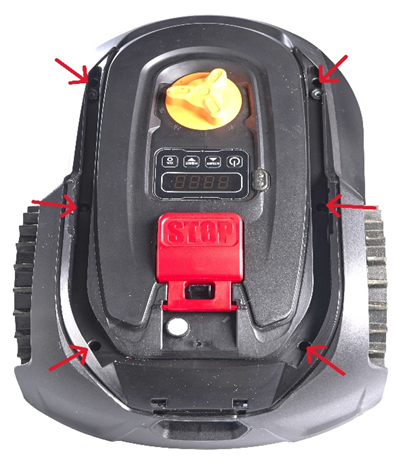

Der obere Deckel ist mit zwei Schrauben von unten und sechs Schrauben von oben am Chassis befestigt. Beginnen Sie damit, die beiden Schrauben unten zu entfernen.

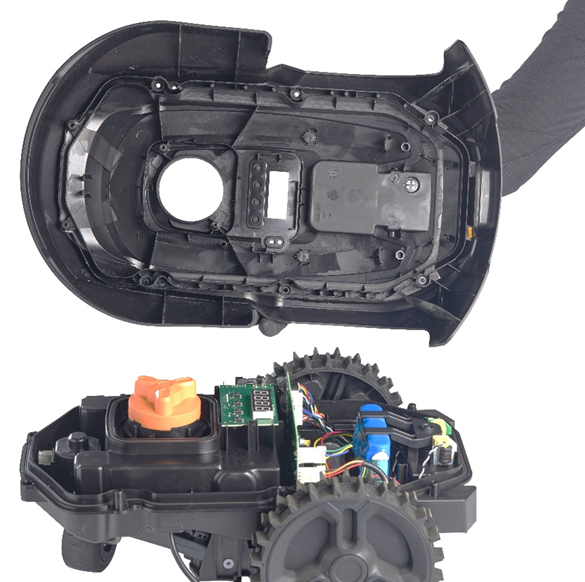

- Nach dem Entfernen der Schrauben trennen Sie den oberen Deckel vom Chassis.
Beim Zusammenbau des Mähers müssen alle Teile korrekt und fest sitzen. Prüfen Sie, dass Dichtungen unbeschädigt sind, um Wasserdichtigkeit zu gewährleisten. Eine falsche Montage kann die Lebensdauer des Mähers verkürzen aufgrund von Feuchtigkeitsschäden und Oxidation der elektrischen Komponenten.
