Instuktioner for åbning af robotplæneklipper

Denne vejledning giver generelle instruktioner og anerkender, at der kan være variationer mellem forskellige modeller.

For at udskifte elektriske komponenter skal robotplæneklipperen åbnes, og chassiset adskilles fra topdækslet. Designet af plæneklipperen sikrer nemt arbejde og følger en trin-for-trin logik i processen. Tag dig god tid, når du udskifter dele på din plæneklipper for første gang. Alle dele til din robotplæneklipper kan du finde på vores hjemmeside https://schou.com.

Et par tips:

• At fotografere hvert trin i processen, inklusive alle involverede dele, kan hjælpe med at vende trinene for genmontering eller når man skal bestille reservedele.
• Stram ikke skruerne for meget. Enhedens deler er lavet af plastik, og gevindene kan let beskadiges, hvis du bruger for meget kraft eller moment på din elektriske værktøjer (vi anbefaler trådløs boremaskine/skruetrækker indstillet til et moment på 4).
• Vær tålmodig, når du løsner snaplåse og klik, og sørg for, at det værktøj, du vælger, passer godt.
• Udskift altid én del ad gangen.

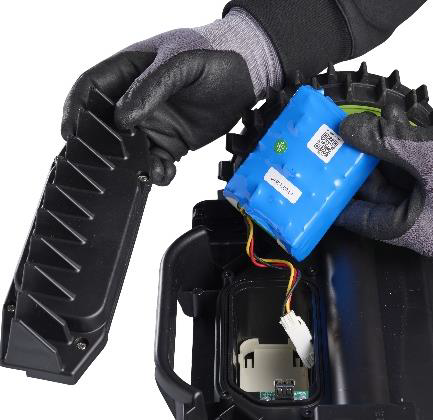

1. Sluk for robotplæneklipper og afbryd batteriet. (Se her for detaljer om udskiftning)

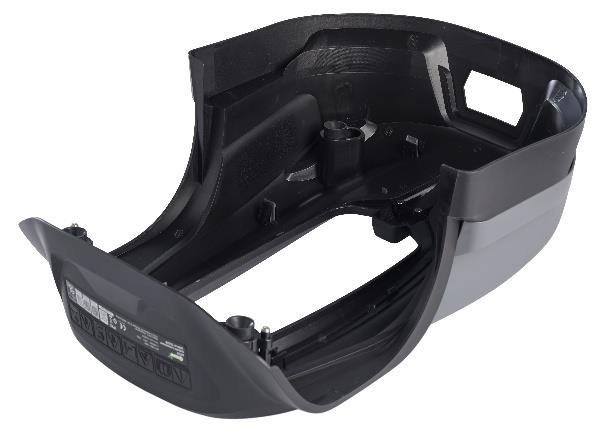

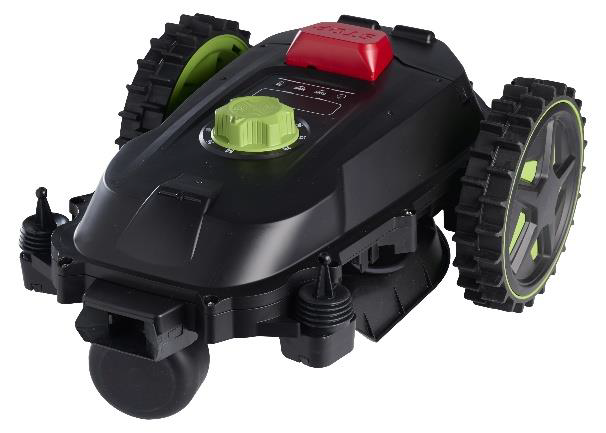

2.  Fjern robottens ydre skal

• Placer robotten på et fast underlag

• Hold på plæneklipperen nær højdejusteringsknop med den ene hånd. Med den anden hånd løfter du det svævende låg først fra fronten og derefter bagsiden, indtil det popper ud af sine gummiholdere

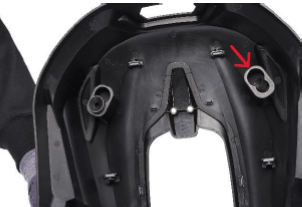

• Sørg for, at gummipropperne er på plads, inden du samler plæneklipperdækslet igen

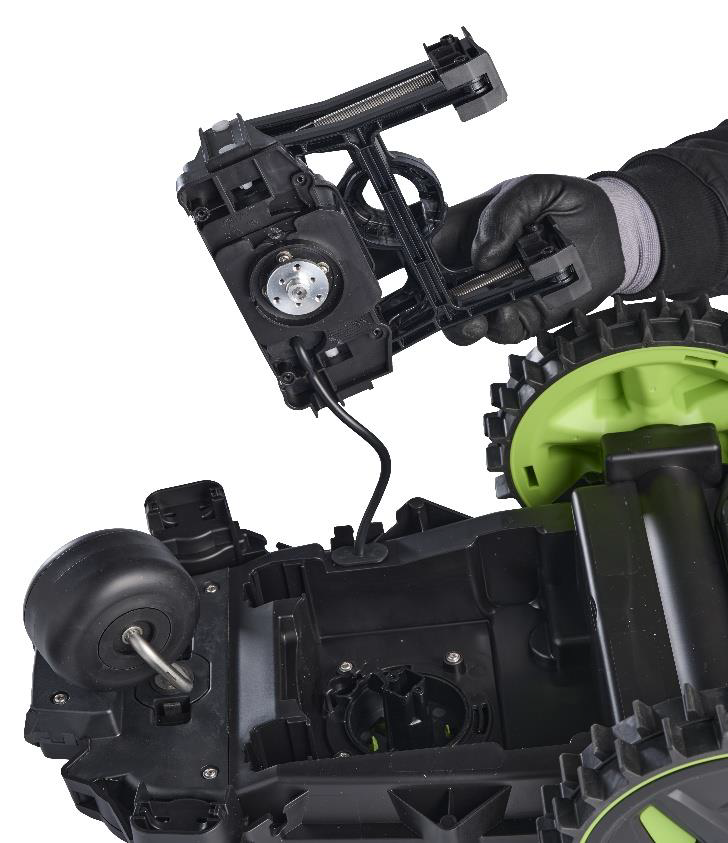

  3. Afmontering af klippermotor enhed

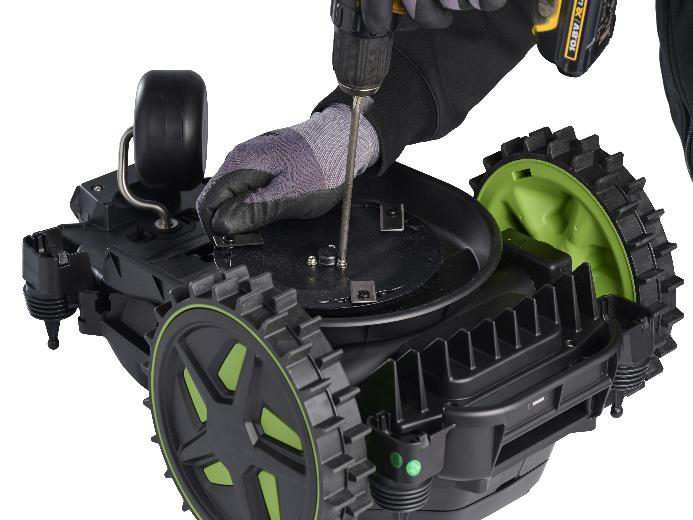

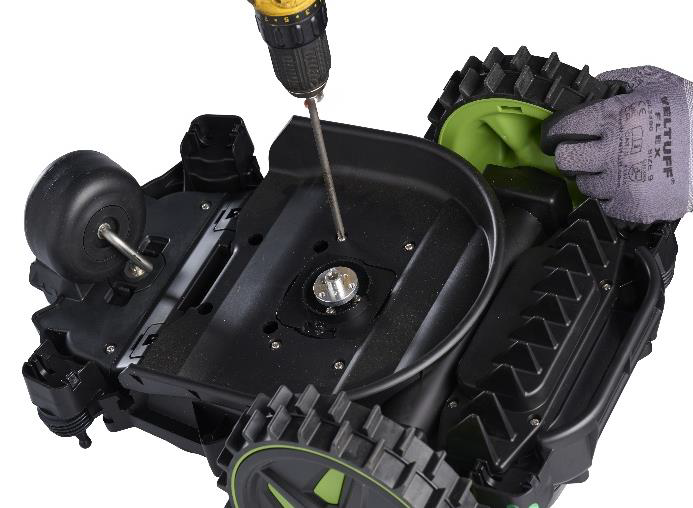

  •   Afmonter klippeskive og beskyttelsesskærm





  • Drej højdejusteringslåsen mod uret, og løft den op. Dette vil gøre det muligt at overskride skærehøjden på 60 mm og frakoble flydemekanismen fra skæreenhden

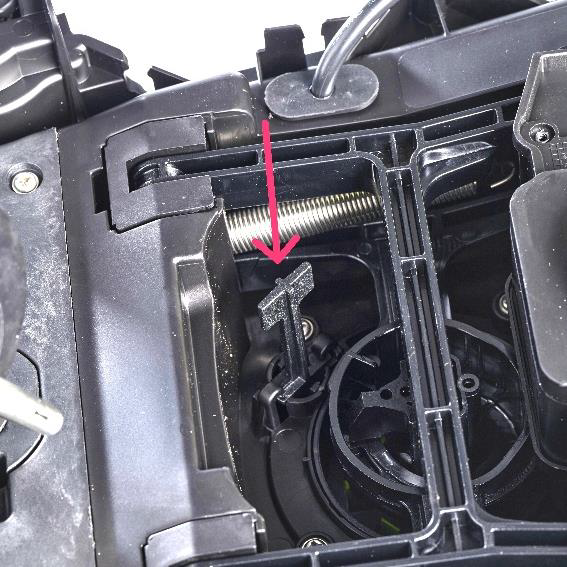

    • Drej højdejusteringsknoppen på toppen af maskinen til max, indtil blokken når positionen på billedet

    •

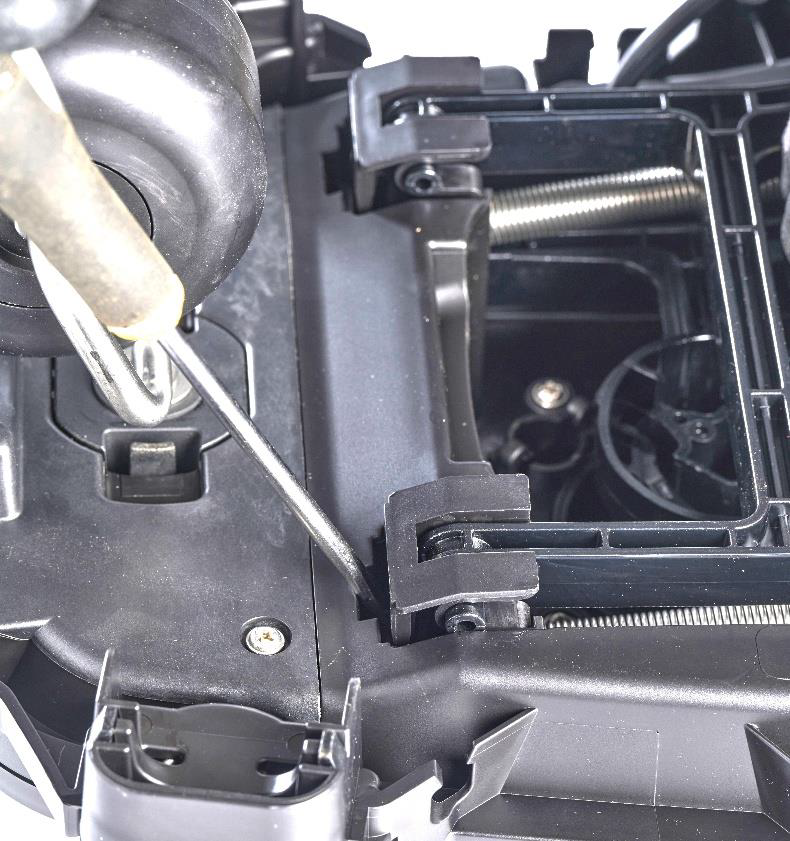

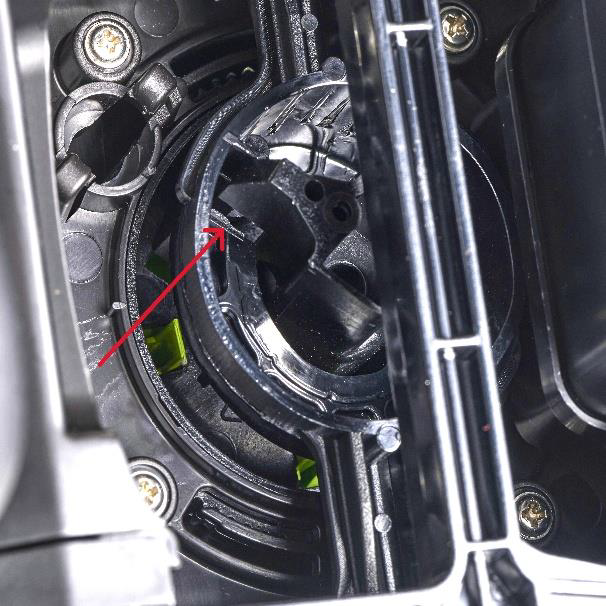

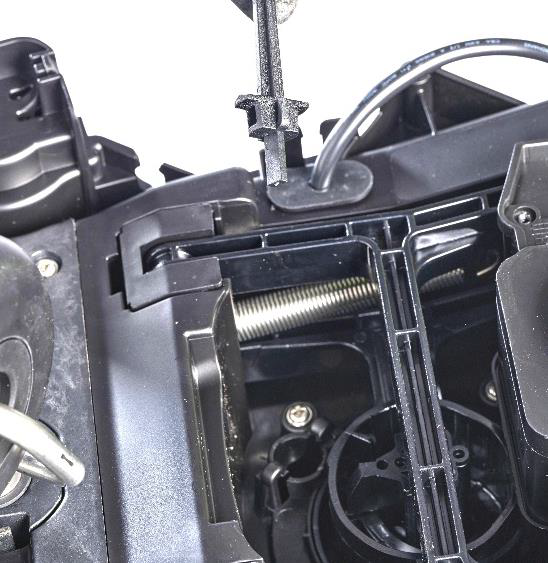

      Brug en stor flad skruetrækker til at løsne snaplåsen og afmontere klippehøjdeenhden

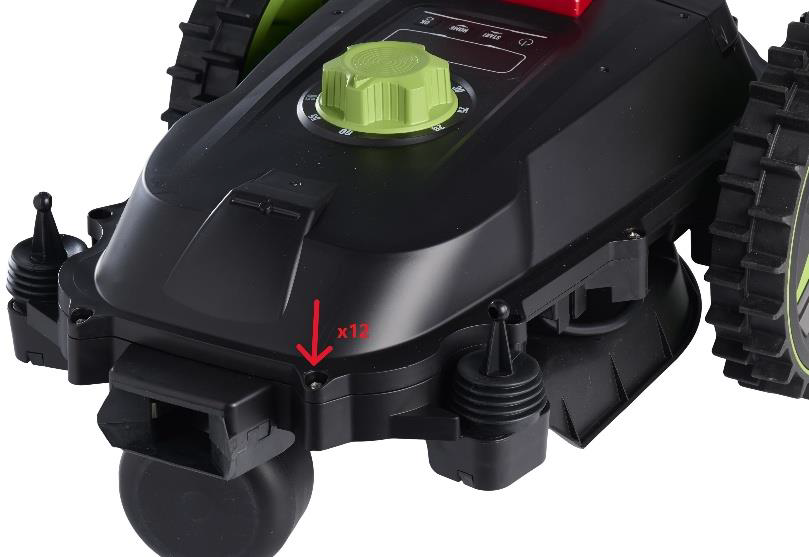

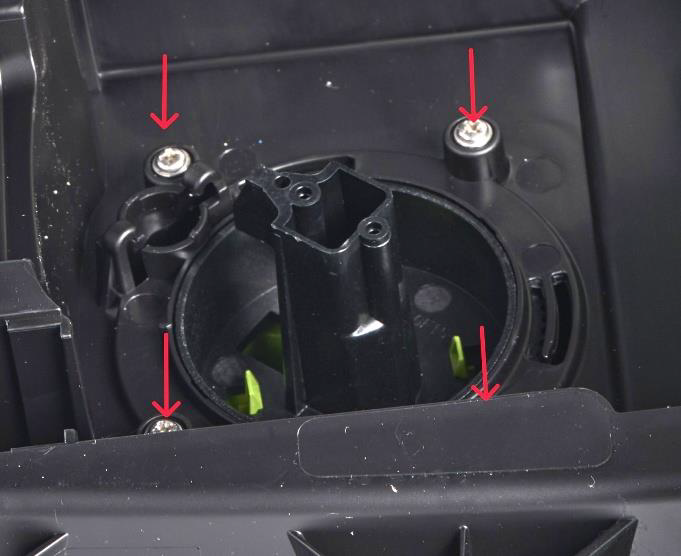

• Topdækslet er fastgjort til chassiset med fire skurer fra bunden og tolv skurer fra toppen. Start med at fjerne de fire skruer i bunden

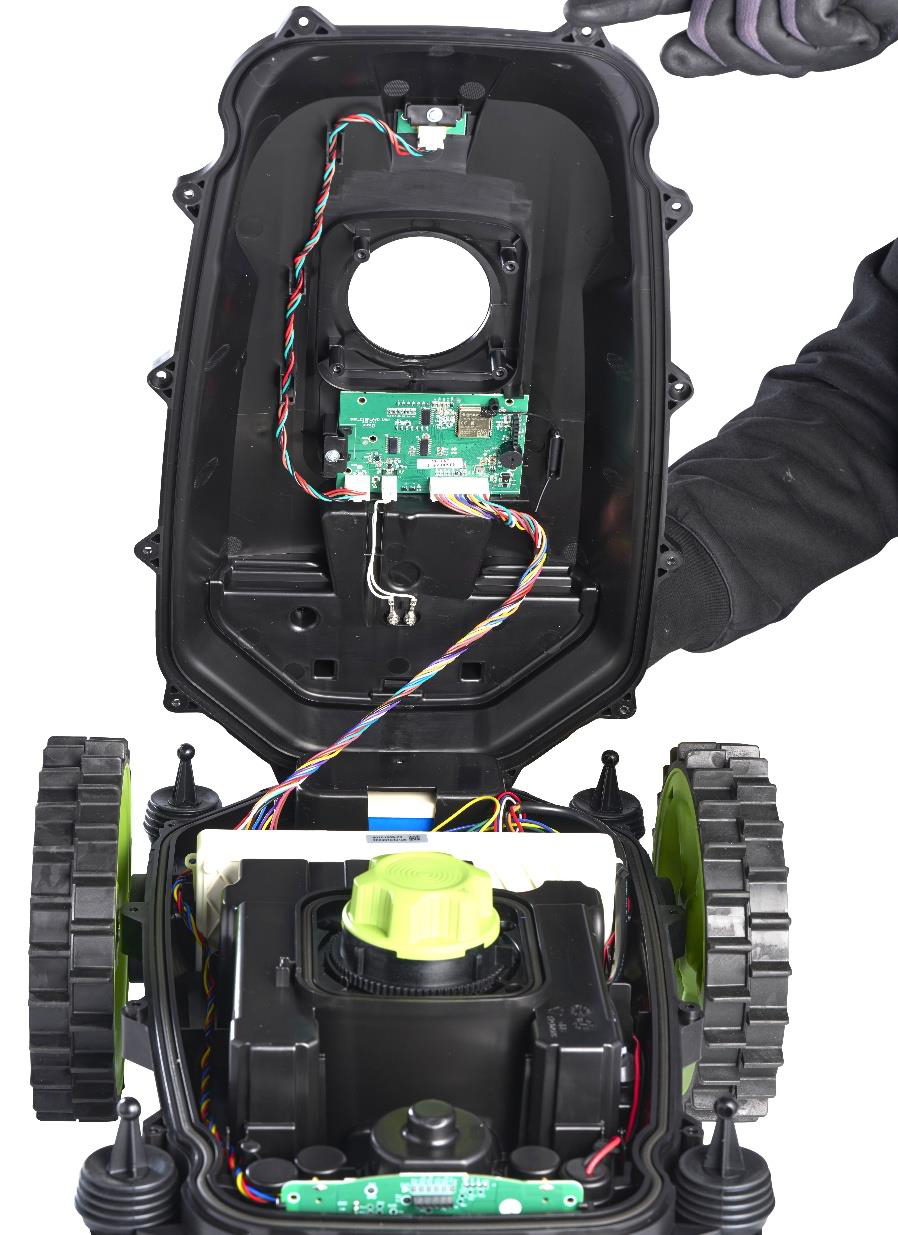

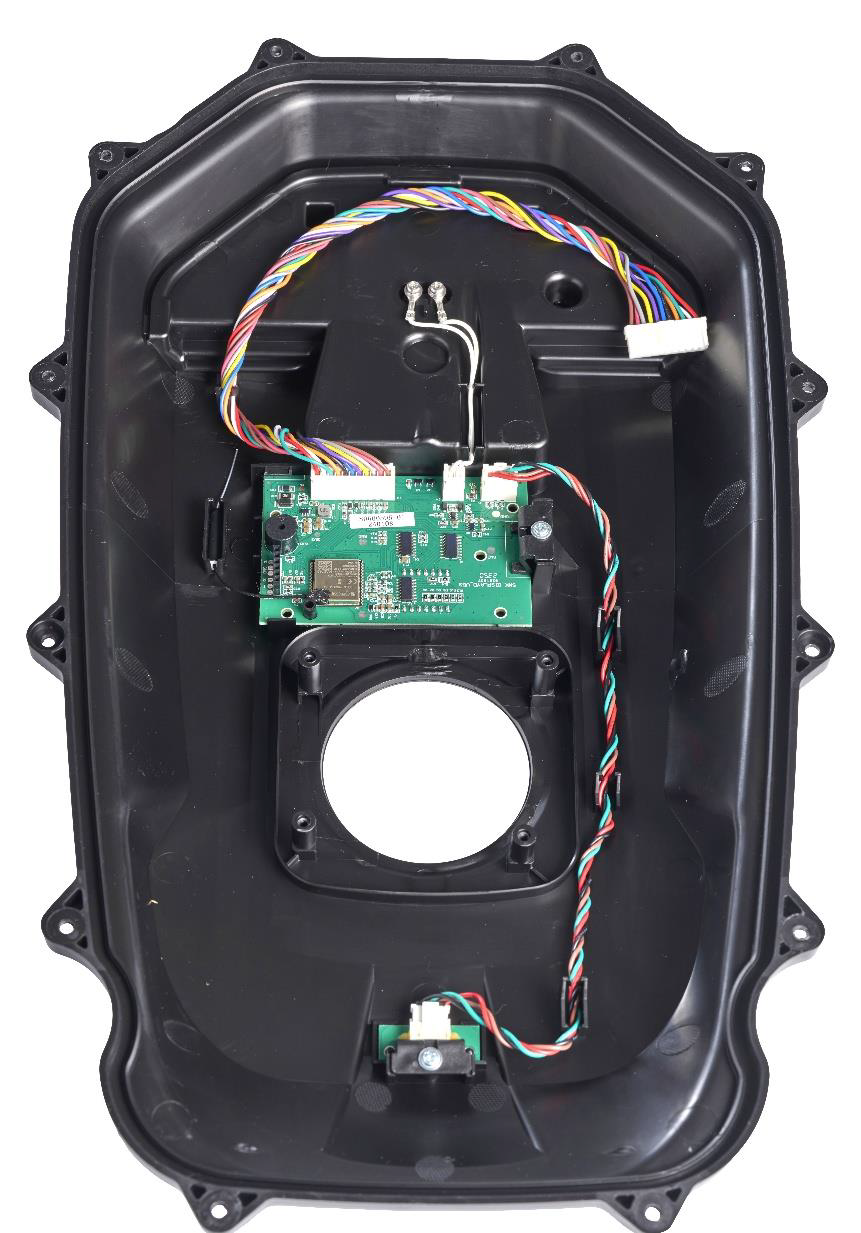

• Efter at have fjrnet skruerne, skal du adskille topdækslet fra chassiset. Afmonter kabelstikket for at fjerne dækslet helt

Når du samler plæneklipperen igen, skal du sikre alle dele sidder korrekt. Kontroller, at pakninger er ubeskadigede for at sikre vandtæthed. Forket samling kan forkorte plæneklipperens levetid på grund af fugtskader og korrosion af elektriske komponenter
